제품 상세 정보:
|
| DC 스파크-오버 전압: | 75~1000V | 사이즈: | 4.5mm*3.2mm |
|---|---|---|---|
| 특화하세요: | 샘플 서비스를 제공하세요 | 샘플: | 이용 가능합니다 |
| 키워드: | 가스 방전관 | 특징: | 높은 절연 저항 |
| 강조하다: | SMD 가스 방전관,230XM 가스 방전관 |
||

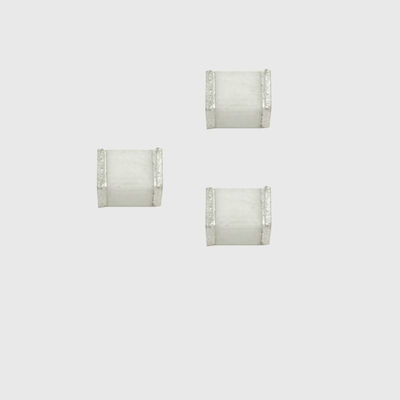

전력 공급을 위한 높은 절연 저항 4.5mm*3.2mm SMD 230XM 가스 방전 관
SMD 230XM.pdf
가스 방전관의 작동 원리
인가 전압이 증가하여 가스의 절연 내력을 초과하면 두 극 사이의 간격이 방전을 파괴하고 원래의 절연 상태가 전도 상태로 변환됩니다.잔압 수준.
5 극관 방전관의 주요 구성 요소는 기본적으로 2 극 및 3 극 방전관과 동일하며 방전 대칭성이 우수하고 다선 보호에 적합합니다.(일반적으로 통신선 보호에 사용됨) 2극 방전관의 방전 분산이 상대적으로 큽니다.2극 방전관을 사용하는 경우 공통 모드 과전압이 차동 모드 과전압으로 변환될 수 있습니다.시스템의 방전관 양단에 인가되는 시스템의 정상적인 작동 전압은 방전을 유지하기 위한 전압보다 낮아야 합니다. 그렇지 않으면 프리휠링 문제가 발생합니다.글로우 방전을 유지하기 위한 전압 값이 아크 방전을 유지하기 위한 전압 값보다 높습니다.
선택 원칙
(1) 가스 방전관의 DC 방전 전압은 라인의 정상 작동에 영향을 미치지 않도록 라인의 정상 작동 중 최대 전압보다 높아야 합니다.
(2) 기체 방전관의 펄스 방전 전압은 순시 과전압 발생 시 기체 방전관이 선로보다 빠르게 응답할 수 있도록 선로가 견딜 수 있는 최고 순시 전압 값보다 낮아야 하며, 과전압을 미리 안전한 값으로 제한하십시오.
(3) 가스 방전관의 유지 전압은 가능한 한 높아야 합니다.과전압이 사라지면 라인의 정상 작동에 영향을 미치지 않고 가스 방전관을 제 시간에 소화할 수 있습니다.
(4) 접지선은 과도 대전류의 방전이 용이하도록 가능한 한 짧고 굵어야 합니다.
(5) 과전압이 너무 오래 지속되면 가스 방전관에서 많은 열이 발생합니다.과열로 인한 보호 장비의 손상을 방지하기 위해 가스 방전관에는 고장 방지 카드 장치가 장착되어야 합니다.요즘 가스 방전관의 일부 신제품에는 안전 카드가 있습니다.
특징
• RoHS 및 HF 준수
• 크기:4.5mm*3.2mm
• DC 스파크 오버 전압: 75~1000V
• 안정적인 항복 전압.
• 높은 절연 저항.
• 높은 홀드오버 전압.
• 큰 흡수 과도 전류 용량.
• 낮은 정전용량
• 마이크로 갭 디자인
권장 애플리케이션
• 통신 장비 • CATV 장비
• 테스트 장비
• 데이터 라인
• 전원 공급 장치
• 통신 SLIC 보호
• 통신
