제품 상세 정보:
|
| 특징: | 커패시턴스의 긴 안정성 | 정전 용량:: | 2.2uf |
|---|---|---|---|
| 정격 전압:: | 250-310V | 재료: | 금속화 폴리프로필렌 필름 |
| 애플리케이션: | 범용 | 키워드: | X2 안전 커패시터 |
| 강조하다: | 2.2 uf 축전기,축전기 2.2 우프,금속으로 경화된 폴리프로필렌 필름 콘덴서 |
||

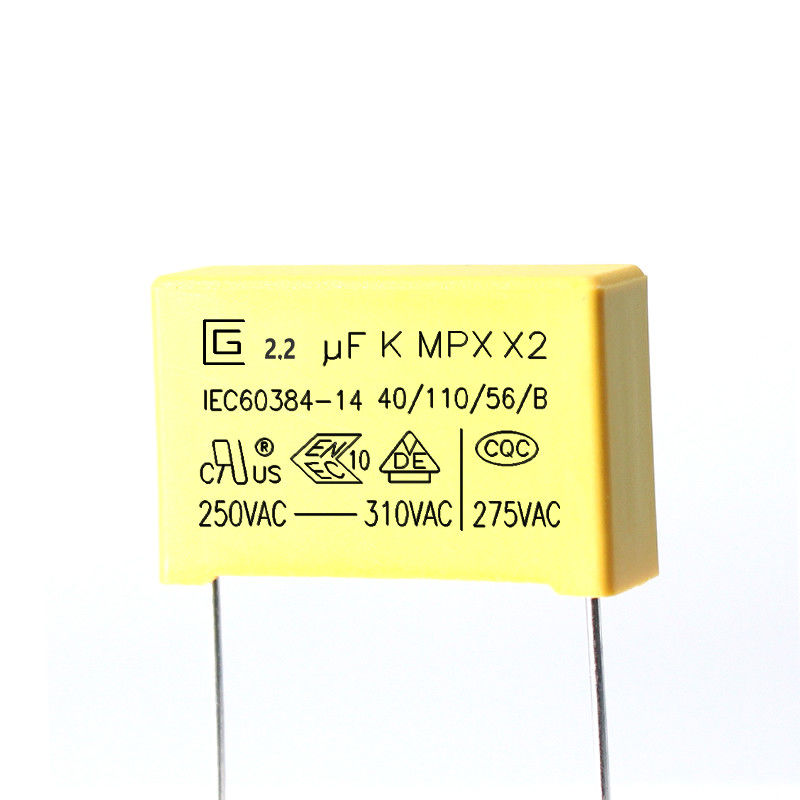

Capacifance 2.2uf 185K 225VAC X2 안전 금속화 폴리프로필렌 필름의 긴 안정성
안전 X2 커패시터는 일종의 안전 커패시터입니다.안전 커패시터는 그러한 경우에 사용됩니다. 즉, 커패시터가 고장난 후에도 감전을 일으키지 않으며 개인의 안전을 위협하지 않습니다.
1. X2 안전 커패시터의 주요 구조.
주석 도금 구리 클래드 스틸 와이어, 플라스틱 쉘 및 난연성 에폭시 수지 패키지를 사용하여 금속 화 폴리 프로필렌 필름 비유도 구조 권선으로 만들어졌습니다.
폴리프로필렌 필름이 유전체로 사용되고 표면의 아연-알루미늄 금속층이 전극으로 진공 증착됩니다.와인딩 및 기타 공정으로 제조됩니다.외부는 (PBT) 난연성 플라스틱 쉘로 포장되고 에폭시 수지로 포팅됩니다.외관 디자인이 콤팩트하고 고밀도 행사 설치에 적합합니다.
X2 시리즈 필름 커패시터는 주로 전원 입력의 L/N을 연결하여 EMI 억제에 사용되며 입력 포트와 병렬로 사용됩니다.이점은 다음과 같습니다.
1. 이 캐패시터는 매우 안정적이며 경시변화가 적고 안정성이 있어 입력이 환경요인에 쉽게 영향을 받지 않습니다.
2. 필름콘덴서의 정전용량은 다른 세라믹콘덴서와 달리 전압의 영향을 적게 받습니다.X7R 세라믹 커패시터는 인가 전압의 0V와 50% 사이에서 40%의 커패시턴스 변화가 있습니다.
3. 대부분의 커패시터 유형과 달리 필름 커패시터는 손실 계수가 매우 낮습니다.이는 AC 전류가 필름 커패시터를 통해 흐를 때 매우 적은 열이 발생함을 의미합니다.X7R 커패시터는 흐르는 전류의 10%를 열로 변환하는 반면 필름 커패시터는 0.1% 미만입니다.
X2 안전 Capacitor.pdf
마킹
1. CIGU 로고:
2. 용량:(104K, 0.1μF)
3. 용량 공차:(K)±10%
4. 정격 전압: 250,275,300,305,310VAC 5. 제품 등급: X2
6. 제품 유형: MPX
7. 기후 범주: 40/110/56
8. 수동 가연성 등급:B
9. 중국 승인 마크: CQC
10. 독일 승인 마크:VDE
11. ENEC 승인 마크: ENEC
12. 미국 승인 마크:CUL
13. 승인 기준: IEC60384-14
|
아니요. |
주요 재료 |
사양 |
주목 |
|
1 |
금속화 폴리프로필렌 필름 |
MPPZAH 또는 MPPA(5~12μm) |
--- |
|
2 |
Zn,Sn 라인 |
Zn 또는 Zn 및 Sn 합금 |
--- |
|
삼 |
단말기 |
Cu(동선) (Φ0.55 또는 0.75mm) |
±0.05mm |
|
4 |
봉인된 재료 |
에폭시 수지 |
UL94-V0 |
|
5 |
플라스틱 케이스 |
PBT |
UL94-V0 |
특징
1.이것은 100Vac-240Vac 메인, 즉 용량 분배기(예: 에너지 미터, LED 드라이버 등)와 직렬로 연결된 애플리케이션을 위해 특별히 설계되었습니다.
2. 금속화 폴리프로필렌 필름
3. 서지 전압 스트레스를 견디는 우수한 자기 치유 특성
4. 커패시턴스의 긴 안정성
5.습한 환경에서 우수한 특성
6. 우수한 능동 및 수동 방염 능력
제품의 구성 및 주요 재료
사양(IEC 60384-14)
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 정전 용량 | 지정된 공차 이내 | 1KHz, 1Vrms 최대25℃에서 |
| 소산 계수 | 0.001(0.1%) 최대 | 1KHz, 1Vrms 최대25℃에서 |
| 내전압 | 이상이 없을 것 | 단자 간 4.3UR(Vdc) 60초 테스트. |
| 단자와 외함 사이 UR×200％+1500Vac, 60sec. | ||
| 절연 저항 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60초 / 25℃ |
| 종단의 견고성 | 단선 및 커패시터 손상 없음 |
단자부력 인장강도 : 1.0 Kg |
|
단자부력 굽힘강도 : 0.5 Kg |
||
| 납땜 열에 대한 내성 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
솔더 온도: 260±5℃ |
| 납땜성 | 표면 주석 도금의 95% |
솔더 온도: 260±5℃ |
| 급격한 온도 변화 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
하위 범주 온도: -40℃ |
| 진동 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
주파수 범위: 10~55Hz |
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 기후 순서 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
건열 |
|
춥다 |
||
| 습열 정상 상태 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
+40°C 및 93% RH, 56일 |
| 충전 및 방전 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
시험 전압 : √2 x URVAC 50Hz |
| 지구력 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
1.25 x UR VAC 50Hz, 1시간에 한 번 |
보관 조건
1 t 대기 중에 간신히 장기간 보관하면 단자의 납땜성이 저하될 수 있으므로 주의하십시오.
2 특히 고온 다습한 곳에 두지 말고 다음 조건을 준수해야 합니다(원래 포장 상태로 보관).
온도: 35 MAX 상대 습도: 60% MAX
3 보관 기간: 분실: 최대 12개월(포장 봉투의 라벨에 표시된 제조일로부터)
환경 요구 사항
1 RoHS 요구 사항 준수.
2 REACH 요구 사항 준수.
3 할로겐 없음(필요에 따라).
4 제3자에 의한 Rohs and Reach의 테스트 재현은 첨부 2를 참조하십시오.
품질 관리
제품 구조
안전 커패시터는 그러한 경우에 사용됩니다. 즉, 커패시터가 고장난 후에도 감전을 일으키지 않으며 개인의 안전을 위협하지 않습니다.
여기에는 두 가지 유형의 X 커패시터와 Y 커패시터가 포함됩니다.X 커패시터는 전원선(LN)의 두 선 사이에 연결된 커패시터이다.메탈라이즈드 필름 커패시터는 크기가 크지만 순간적인 충방전이 가능하기 때문에 일반적으로 메탈 필름 커패시터를 사용한다.전류도 매우 크고 그에 따라 내부 저항도 작습니다.일반 커패시터는 리플 전류 표시기가 매우 낮고 동적 내부 저항이 높습니다.X 커패시터를 일반 커패시터로 교체하면 커패시터 내전압이 표준을 충족할 수 없을 뿐만 아니라 리플 전류 지수도 요구 사항을 충족하기 어렵습니다.메탈라이즈드 필름콘덴서에 사용되는 필름으로는 폴리에틸렌, 폴리프로필렌, 폴리카보네이트 등이 있으며 권선형 외에 적층형도 있다.이러한 유형의 금속화 필름 커패시터에는 소위 Self Healing Action이 있습니다. 즉, 전기 인터페이스의 취약성으로 인해 전극의 작은 부분이 단락되면 단락 부분 주변의 전극 금속이 이때 커패시터에 의해 운반되는 정전기 에너지 또는 단락 전류는 더 큰 영역의 용융 및 증발을 유발하여 절연을 복원하여 커패시터가 다시 커패시터의 역할로 돌아갑니다.Y 커패시터는 전원 라인의 두 라인과 접지(LE , NE) 커패시턴스 사이에 각각 연결되며 일반적으로 쌍으로 나타납니다.누설 전류의 제한에 따라 Y 커패시터의 값이 너무 크지 않아야 합니다.일반적으로 X 커패시터는 uF 레벨이고 Y 커패시터는 nF 레벨입니다.X 커패시터는 차동 모드 간섭을 억제하고 Y 커패시터는 공통 모드 간섭을 억제합니다.
