제품 상세 정보:
|
| 애플리케이션: | 사무기기, 전자, AC / 모터 | 재료: | 세라믹 |
|---|---|---|---|
| 패키지 형태: | 표면 부착 | 공급자 타입: | 원래 제조업체, ODM |
| 키워드: | Y2 안전 커패시터 | 작동 온도: | -25°C~+85°C |
| 강조하다: | CQC 101K 축전기,소형 구조 Y2 안전성 축전기,Y2 안전성 축전기 101K |
||

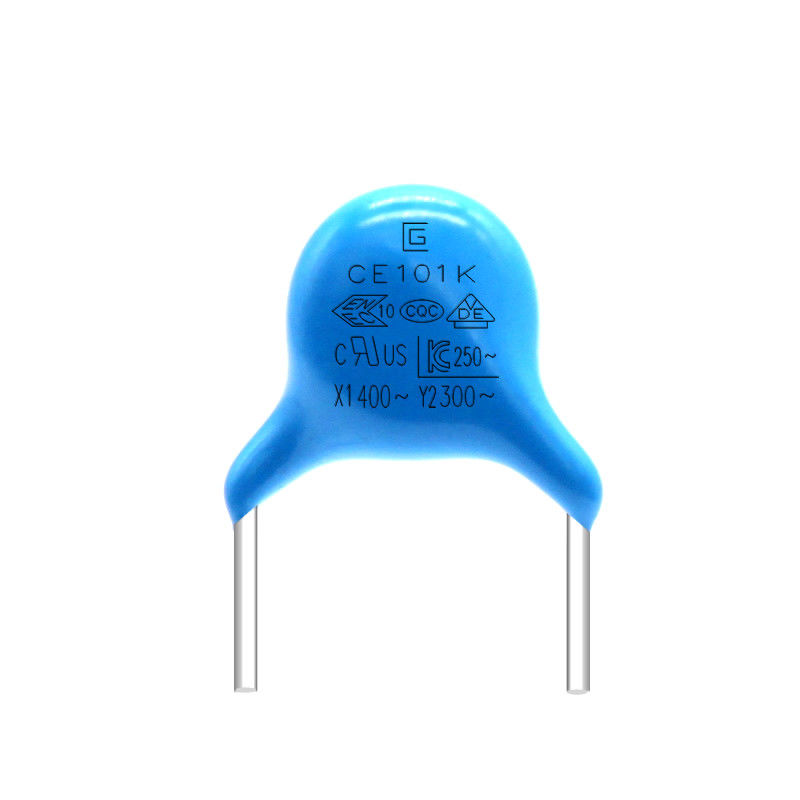

소형 구조 101K 300VAC Y2 안전성 축전기는 에폭시 수지로 덧입힝습니다
| 명세서 참고 표준 | IEC 60384-14 ; EN 60384-14 ; IEC UL60384 ; Ｋ 60384 |
| 승인된 모너그램 | VDE / ENEC / 국제전기기술위원회 / UL / CSA / 킬로 사이클 / CQC |
| 하위 클래스 ; 평가된 전압(UR) | X1 / Y1/Y2 ; 400VAC / 300VAC/500VAC |
| 정전용량 범위 | 10pF 내지 10000pF |
| 전압 증명 | 1 분 동안 1 min/1800VAC을 위한 1 min/2000VAC을 위한 4000VAC |
| 전기 용량 허용한도 | Y5P±10%(K) ; 25C,1Vrms,1KHz에서 측정된 Y5U,Y5V±20%(M) |
| 흩어지기 인자 (tgδ) | Y5P,Y5U tgδ≤2.5% ; 25C,1Vrms,1KHz에서 측정된 Y5V tgδ≤5% |
| 단열재 저항(ir) | IR≥10000MΩ,1min,100VDC |
| 작동 온도 | -40C 내지 +85C ; -40C 내지 +125C |
| 온도 특성 | Y5P,Y5U,Y5V |
| 난연 에폭시 | UL94-V0 |
| 모델 | 폭 | 두께 | 발 스페이싱 | 리드 | 전압 | 능력 | 재료 | 허용한도 |
| Y2-103M-Y5V | φ13mm | T3.8mm | F10mm | L3-22mm | 300V[**]C | 10000pF | Y5V | ±20% |
| Y2-472M-Y5V | φ9.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 4700pF | Y5V | ±20% |
| Y2-332M-Y5V | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 3300pF | Y5V | ±20% |
| Y2-222M-Y5V | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 2200pF | Y5V | ±20% |
| Y2-152M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1500pF | Y5V | ±20% |
| Y2-102M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1000pF | Y5V | ±20% |
| Y2-472M-Y5U | φ13mm | T3.8mm | F10mm | L3-22mm | 300V[**]C | 4700pF | Y5U | ±20% |
| Y2-332M-Y5U | φ11mm | T3.8mm | F10mm | L3-22mm | 300V[**]C | 3300pF | Y5U | ±20% |
| Y2-222M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 2200pF | Y5U | ±20% |
| Y2-152M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1500pF | Y5U | ±20% |
| Y2-102M-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1000pF | Y5U | ±20% |
| Y2-821K-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 820pF | Y5U | ±10% |
| Y2-681K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 680pF | Y5U | ±10% |
| Y2-561K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 560pF | Y5U | ±10% |
| Y2-471K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 470pF | Y5U | ±10% |
| Y2-102K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1000pF | Y5P | ±10% |
| Y2-821K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 820pF | Y5P | ±10% |
| Y2-681K-Y5P | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 680pF | Y5P | ±10% |
| Y2-561K-Y5P | φ8mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 560pF | Y5P | ±10% |
| Y2-471K-Y5P | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 470pF | Y5P | ±10% |
| Y2-331K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 330pF | Y5P | ±10% |
| Y2-221K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 220pF | Y5P | ±10% |
| Y2-151K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 150pF | Y5P | ±10% |
| Y2-101K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 100pF | Y5P | ±10% |
생산 과정
제품 구조
제품 사용
