제품 상세 정보:
|
| 특징: | 고주파에서 매우 낮은 손실, 고전류에 적합 | 정전 용량:: | 0.01uf |
|---|---|---|---|
| 정격 전압:: | 250-310V | 작동 온도: | -40℃～+110℃ |
| 애플리케이션 :: | 가전제품, 전원, 전류계 | 커패시턴스 공차:: | ±10%(K) |
| 패키지: | 카톤 씰링 | ||
| 강조하다: | 275VAC 축전기 0.01 UF,103K 축전기,본인 치료 0.01 uf 축전기 |
||

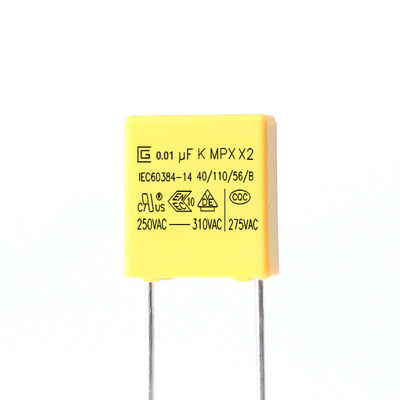

0.01uf 103K 275VAC X2 안전성 축전기를 셀프-헤알링을 위해 전자파 장애를 억누릅니다
X2 안전성 Capacitor.pdf
Ｘ 축전기 --- 금속으로 경화된 폴리프로필렌 필름 콘덴서 ; 보통, Ｘ 콘덴서는 대부분 상대적으로 큰 리플 전류 저항과 폴리에스터 필름 콘덴서로 만들어집니다. 축전기의 이런 유형은 대 용적을 가지고 있지만, 그러나 그것이 즉석 혐의와 축방을 위한 큰 흐름을 허락하고 그것의 내부 저항이 상응하게 작습니다. Ｘ 축전기는 플라스틱 포장에서의 외부 스퀘어와 안쪽 고전압 오프 (금속으로 경화된 폴리프로필렌 재질 와인딩 처리)을 채택합니다. 또한 더 좋은 전기적 실행을 가지고 있을 뿐만 아니라, 전원 공급기의 입력 단부와 평행하게 연결될 때 오프 물질은 효과적으로 고주파 펄스의 영향을 감소시킬 수 있습니다. 파워 이펙트.
상품 소개
MPX는 금속으로 경화된 폴리프로필렌 필름 유전체, 비유도성 구조, 주석 도금 구리 배선 인입선과 난연제 에폭시 수지 도료로 감깁니다. 그들은 UL 94-V0에 따라 자가 치유와 좋은 난연제의 우수한 특징을 가지고 있습니다
유형 응용
제품은 넓게 간섭 서프레서들과 선을 넘은 캐패시터 응용을 위해 사용될 것입니다.축전기의 실패가 전기 쇼크의 위험으로 이어지지 않을 상황의 용도에 적합합니다.
특징
1 비유도 구조
2 높은 내습성
3가지 자가 치유 특성
4가지 난연제 타입 (UL 94V-0의 순응성)
5 바른 적은 손실
6개의 우수한 주파수와 온도 특성
7 높은 절연 저항
상술 (국제전기기술위원회 60384-14)
| 테스트 항목 | 성능요건 | 검사의 상태 |
| 전기 용량 | 상세화된 허용한도 이내에 | 1KHz, 1Vrms 맥스. 25C에 |
| 흩어지기 인자 | 0.001 (0.1%) 맥스. | 1KHz, 1Vrms 맥스. 25C에 |
| 전압 증명 | 어떤 비정상이지 않을 것입니다 | 터미널 4.3UR 사이에 60 초을 판단하는 (프디시) 테스트. |
| 단말기와 60 초인 구내 UR×200%+1500Vac 사이에. | ||
| 절연 저항 | CR ≤ 0.33μF 적외선 ≥ 15,000MΩ CR >0.33μF 적외선 ≥6,000s | 60 초 / 25C인 100±15Vdc |
| 종결의 견고성 | 축전기의 어떤 와이어 단선과 어떤 손상 |
말단 부하 세력의 긴장된 강도 : 1.0 Kg 보류 시간 : 10 ± 1 초 |
|
말단 부하 세력의 휨의 세기 : 0.5 Kg 벤딩 타임즈 지 : 4 x 90 ゚ |
||
| 용접열에 대한 저항 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±5% |
땜납 온도 : 260±5C 땜납 시간 : 5±0.5sec |
| 납땜성 | 표면 주석 도금 중 95% |
땜납 온도 : 260±5C 땜납 시간 : 2±0.5sec |
| 온도의 빠른 교체 | 축전기는 시각적으로 검토될 것이고 어떤 가시적 손상도 있지 않을 것입니다. |
최저 사용 온도 : -40C 최고 사용 온도 : 110C 되풀이수 : 5 지속 기간 t1 = 30 분 |
| 진동 | 축전기는 시각적으로 검토될 것이고 어떤 가시적 손상도 있지 않을 것입니다 |
주파수 범위 : 10~55Hz 달리세요 : X,Y,Z (주축) 2h / 주축 (전체에서 6h) 변위 진폭 : 0.75 밀리미터 |
| 테스트 항목 | 성능요건 | 검사의 상태 |
| 풍토적 결과 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±5% (3) DF ( tanδ) : ≤ 0.008의 증가치 (4) IR : 적용 한계 중 ≥ 50% (5) 전압 증명 : 일반 |
건조 열 상한 제한치 온도 : 110C 더 낮은 지속 기간 : 16Hrs |
|
냉기 온도 : -40C 지속 기간 : 2Hrs |
||
| 온습도 지속 상태 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±5% (3) DF ( tanδ) : ≤ 0.008의 증가치 (4) IR : 적용 한계 중 ≥ 50% (5) 전압 증명 : 일반 |
+40' Ｃ와 56 일인 93% RH |
| 요금과 축방 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±10% (3) DF ( tanδ) : ≤ 0.008의 증가치 (4) IR : 적용 한계 중 ≥ 50% |
시험 전압 : √2 Ｘ URVAC 50 Hz 요금과 축방 : 0.5 초 / 시간 10000이지 사이클을 위해 반복됩니다 |
| 내구성 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±10% (3) DF ( tanδ) : ≤ 0.008의 증가치 (4) IR : 적용 한계 중 ≥ 50% |
1.25 Ｘ UR VAC 50 Hz, 한때 매 시간 0/2를 위해 1,000VAC으로 증가하세요, 상위 정격 온도에 있는 1,000 시간 |
저장 조건
Ｔ가 이어야 하는 1는 긴 프레리오즈를 위해 환경에 겨우 저장되지 않을 때 단말기의 납땜성이 데테리오르테드 것에 주목합니다
2 그것은 특히 고온과 고습도에 위치하지 말아야 합니다, 그것이 다음의 조건에 제출하여야 합니다 (오리지널 패키지에서 유지합니다)
온도 : 35 맥스 상대 습도 :60% 맥스
3 저장 기간 :로세 :12 몽테를스 최대 (패키지 백에서 브랜드에 표시된 제조 일자로부터)
환경 요구조건
로에스를 위한 요구조건의 1 순응성.
한계를 위한 요구조건의 2 순응성.
할로겐 없는 3 (필요에 따라).
4는 제 3자에 의해 로에스와 한계의 테스트 보고서를 위한 부착 2를 보세요
품질 관리
제품 구조
