제품 상세 정보:
|
| 작동 온도: | -40 ― +125 | 저장 온도: | -40 ― +125 |
|---|---|---|---|
| 절연 저항: | ≥100 | 특징: | 높은 서지 및 고전류를 억제하는 강력한 능력 |
| 샘플: | 좋아요 | 기술: | 금속 산화물 |
| 패키지 형태: | 관통 홀 | 애플리케이션: | LED 회로 보호 |
| 강조하다: | 검은 SMD MOV 바리스터,ODM SMD MOV 바리스터,MOV 금속 산화 배리스터 |
||

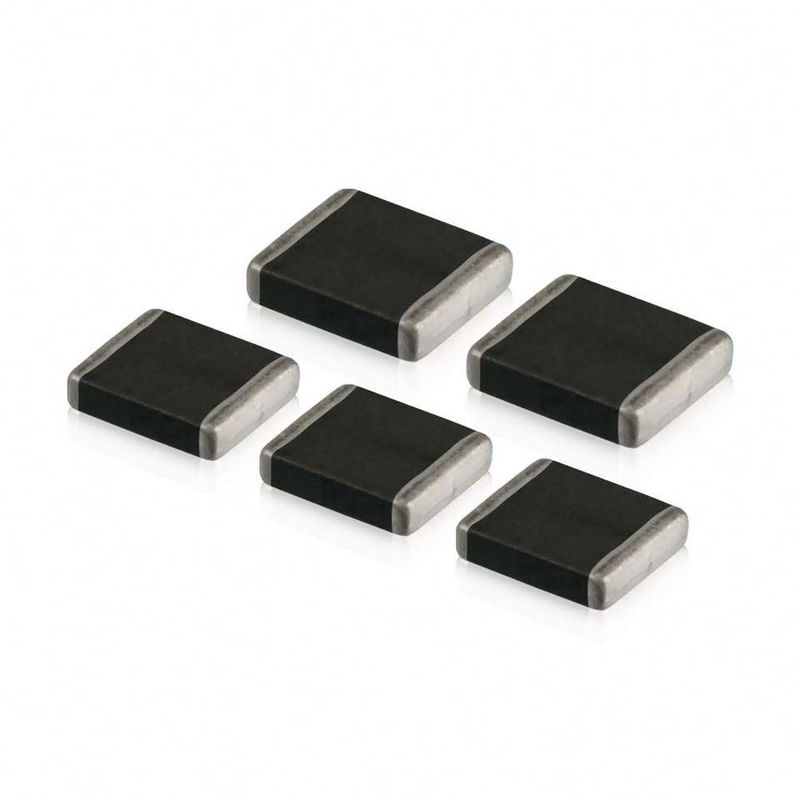

주도하는 회로보호에 대하여 강한 고온과 고습도 성능 SMD 금속 산화 배리스터
SMD MOV Varistor.pdf
칩 배리스터는 전압제한 보호 소자입니다. 칩 배리스터의 비선형 특성을 사용할 때, 과전압이 칩 배리스터의 이단자 사이에 발생할 때, 칩 배리스터는 후속 회로의 보호를 실현하기 위해 상대적으로 소정 전압값에 전압을 고정시킬 수 있습니다. 칩 배리스터의 주요 인자는 다음과 같습니다 : 바리스터 전압, 유량 용량, 접합 커패시턴스, 응답 시간, 기타 등등.
칩 배리스터의 응답 시간은 나노 초 수준이며, 그것이 가스 방전관 보다 더 빠르고 TVS 튜브 보다 약간 더 느립니다. 그것은 일반적으로 전자 회로의 과전압 보호를 위해 사용되고 그것의 응답 속도가 그 요구를 만족시킬 수 있습니다. 칩 배리스터의 접합부 캐패시터는 수천의 Pf에 일반적으로 수백의 범위이고, 직접적으로 고주파 신호 라인의 보호에 적용되지 말아야 합니다. 교류 회로의 보호에 적용될 때, 접합부 캐패시터는 누설 전류를 증가시킬 것입니다. 그러므로, 그것은 보호 회로를 설계할 때 완전히 간주될 필요가 있습니다. SMD 바리스터는 큰 유량 용량을 가지지만, 가스 방전관보다 작습니다. 비디오디스크 레코더라고 불리는 SMD 바리스터가 전압 민감성 연결이 잘되지 않는 과전압 보호 반도체 구성 요소입니다.
특징
1. 물질을 패키징한 진보된 패키징 기술 기술은 UL94-V0 2를 만납니다. 소형 구조, 작은 사이즈, 저장 공간
3. 우수한 고온과 고습도 성능
4. 강렬 능력이 높은 해일과고 전류를 억누릅니다
5. 무연 리플로우 납땜 / 납땜 공정 자동배치 6에 적합한 SMD 릴 패키징. 로스, 한계로 순응하, H.F 무할로겐
기술 :
ESD 보호를 위한 SMD 바리스터는 자동차 보호하기 위해 개발되었습니다
SMD 바리스터 특성
더 단락 회로의 현상을 또한, 상승시키기 위한 특정 범위 이내에 전압이 인텐스 때, SMD 바리스터는 일종의 전압 민감한 레지스터, 대칭적 전압전류특성입니다, 전압 상승으로서의 그것의 가치가 비선형적입니다.
해당 규격
1. UL1449
2. IEC61051-1, -2, -2-2, IEC60950-1 부속물 큐
3. GB/T10193, GB/T10194, GB4943.1, GB8898
4. IEC61000-4-5
경쟁 우위 :
| 타입 | 바리스터 |
| 원산지 | 중국 |
| 브랜드명 | SG |
| 정격 전력 | 1W |
| 저항 | 다릅니다 |
| 기술 | 탄소 박막 |
| 패키지 형태 | 표면 부착 |
| 저항 허용한도 | 5% |
| 온도 계수 | 105 |
| 작동 온도 | 105 |
| 식자재원산지정보 | CN(식자재원산지정보) |
| 상태 | 새롭습니다 |
| is_customized | 예 |
| 색 | 검정색 |
애플리케이션 :
이차적이을 위해 보호는 다음인 것으로서 공간에서 그와 같은 적용을 강요했습니다 :
컴퓨터와 프린터
휴대폰과 카메라
의학 장비
텔레비전과 DVD 플레이어들
외부 스토리지
케이블 / DSL 모뎀
전기 특성
1.조사와 컨설팅 지원.
2.견본 검토 지원.
3.우리의 공장을 보세요.
4. 보낸 후, 당신이 제품을 얻을 때까지, 우리는 한때 격일로 당신을 위한 제품을 추적할 것입니다.만약 당신이 문제에 대하여 질문이 있고 우리와 접촉하면, 우리가 당신을 위한 솔브 방법을 제공할 것입니다.
