| Voltage Rating: | 50V | Polarization: | Polarized |
|---|---|---|---|
| Operating Temperature: | -55°C To +105°C | Ripple Current: | 4.2A |
| Capacitance: | 1uF | Series: | ECOS2DA |
| Tolerance: | ±20% | Leakage Current: | Less than or equal to the specified value. After 2 minutes application of rated Voltage at 20℃ |
| Capacitance tolerance: | ±20%(M) (at 20℃,120Hz) | Rated Voltage Range: | 2.5 ~ 25V |

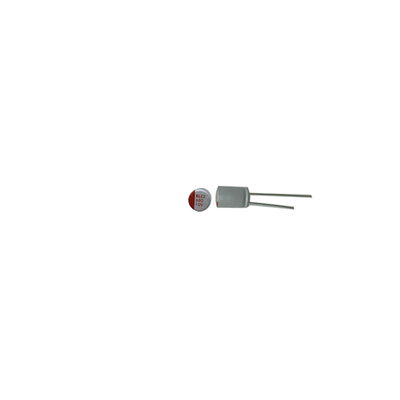

| 강조하다: | 10V 알루미늄 전해질 콘덴시터,680UF 알루미늄 전해질 응압기,SMD 알루미늄 전기분해 축전기 |
||
솔리드 알루미늄 전해질 응압기는 다양한 전자 용도로 설계된 고품질 부품입니다. 신뢰성과 성능으로 유명합니다.이 콘덴시터는 회로 기능을 향상시키기 위해 특별한 기능을 제공합니다.
누출 전류는 0.01CV 또는 3μA입니다. 이 알루미늄 고체 응압기는 효율적인 작동과 최소한의 전력 손실을 보장합니다.이 특성 은 회로 의 무결성 을 유지 하고 불필요한 에너지 낭비 를 방지 하기 위해 매우 중요하다.
2.5mm의 리드 간격은 회로 보드에 쉽게 설치 및 연결 할 수 있습니다. 이 간격 기능은 조립 과정에서 편리함을 제공합니다.용압기를 지정된 영역에 신속하고 안전하게 배치할 수 있도록.
이 알루미늄 전해질 응압기는 ±20%의 허용 범위 내에서 작동하여 일관된 성능과 정확한 기능을 보장합니다.단단 한 관용 은 콘덴서 가 지정 된 한계 내 에서 작동 하는 것 을 보장 합니다, 전자 시스템의 전반적인 정확성에 기여합니다.
극한 조건에 견딜 수 있도록 설계된 이 콘덴서는 -55°C에서 +105°C의 작동 온도 범위로 다양한 환경에 적합합니다.냉각 온도나 높은 열에 노출되어 있든, 이 알루미늄 전해질 응압기는 다양한 운영 조건에서 안정성을 보장하여 성능과 신뢰성을 유지합니다.
50V의 전압으로, 이 콘덴서는 온도 수준을 쉽게 처리할 수 있습니다.신뢰성 있는 에너지 저장 및 방출 능력을 필요로 하는 다양한 전자 애플리케이션에 적합하도록등급 전압은 콘덴세터가 지정된 한계 내에서 안전하고 효과적으로 작동 할 수 있도록 보장합니다.
전체적으로, 고체 알루미늄 전해질 응압기는 뛰어난 성능과 내구성을 제공하는 다재다능하고 신뢰할 수있는 부품입니다.최적의 리드 간격, 좁은 관용, 넓은 작동 온도 범위, 그리고 적절한 전압 등급, 그것은 까다로운 전자 프로젝트와 응용 프로그램에 대한 이상적인 선택입니다.
| 작동 온도 | -55°C ~ +105°C |
| 용량 | 1uF |
| 납 간격 | 2.5mm |
| 시리즈 | ECOS2DA |
| 장착형 | 표면 마운트 |
| 에스 (Equivalent Series Resistance) | 0.035 오프 @ 100kHz |
| 리플 전류 | 4.2A |
| 용인성 | ±20% |
| 양극화 | 양극화 |
| 일생 | 2000시간 @ 105°C |
SLFCF 알루미늄 엘렉 캡은 신뢰할 수 있고 오래 지속되는 콘덴시터가 필요한 다양한 응용 프로그램에 설계된 고품질 고체 알루미늄 전해질 콘덴시터입니다.독특한 양극화로, 이 Solid Al Cap는 특정 전압 방향이 필요한 회로에 이상적입니다.
이 알루미늄 고체 전해질 응압기의 주요 특징 중 하나는 4.2A의 인상적인 파동 전류 등급으로 변동 전류 부하의 응용 프로그램에 적합합니다.이 속성은 동적인 전기 시스템에서도 안정적이고 원활한 작동을 보장합니다..
105°C에서 2000시간의 긴 수명은 SLFCF 콘덴시터를 긴 운영 시간이나 고온 환경이 필요한 프로젝트에 내구적인 선택으로 만듭니다.이 신뢰성은 부품 고장이 옵션이 아닌 중요한 시스템에 필수적입니다..
2.5mm의 리드 간격으로, 이 Solid Al Cap는 다양한 회로 레이아웃에 쉽게 통합하여 설계 및 조립 프로세스에 유연성을 제공합니다.최적의 납 간격, 설치 및 유지보수를 간소화, 생산 과정에서 시간과 노력을 절약합니다.
또한, 0.01CV 또는 3μA의 낮은 누출 전류는, 어느 것이 더 큰지, 효율적인 에너지 사용을 보장하고 불필요한 전력 손실을 방지합니다.이 특징은 전력 효율이 우선 순위인 애플리케이션에 매우 중요합니다.에너지 감수성 전자제품이나 배터리로 작동하는 장치에서 사용되기도 합니다.
SLFCF 알루미늄 엘렉 캡은 산업 자동화, 전원 공급 장치, 자동차 전자제품, 통신 등 다양한 경우와 시나리오에 적합합니다.그 견고한 구조와 신뢰할 수있는 성능은 고품질의 고체 알루미늄 전해질 응압기를 필요로하는 까다로운 응용 프로그램에 대한 다재다능한 선택이됩니다..
고체 알루미늄 전해질 응압기 제품 사용자 정의 서비스:
브랜드 이름: SLFCF
납 간격: 2.5mm
리플 전류: 4.2A
크기는 6.3mm x 5.4mm
장착 유형: 표면 장착
허용량: ±20%
키워드: 알루미늄 고형 전해질 응압기, 고형 알루미늄 응압기, 알루미늄 전해질 응압기
우리의 제품 기술 지원 및 서비스 고형 알루미늄 전해질 응압기 포함:
- 제품 설치 및 사용에 대한 전문가 지원
- 문제 해결 가이드
- 상세한 제품 사양 및 데이터 시트에 대한 접근
- 최적의 제품 성능에 대한 권고
- 보증 정보 및 환불 또는 교환에 대한 지원
- 제품 발전 및 개선에 대한 업데이트
제품 패키지:
각 고형 알루미늄 전해질 응압기는 안전 운송 및 취급을 보장하기 위해 보호 플라스틱 트레이에 신중하게 포장됩니다. 트레이는 단단한 고지 상자에 배치됩니다.제품 정보 및 취급 지침이 표시되어 있습니다..
운송:
운송을 위해, 고형 알루미늄 전해질 응압기는 운송 중에 손상을 방지하기 위해 완충 재료가있는 운송 상자에 안전하게 포장됩니다.상자는 밀폐되고 필요한 운송 정보로 표시됩니다., 수송자의 주소와 추적 번호를 포함하여 운송을 쉽게 모니터링합니다.
AP-CON MRPE 시리즈 사양
1적용
이 사양은 PE 시리즈의 전도성 폴리머 알루미늄 고체 전해질 콘덴서에 대해 지정되어야 한다.
2부문 번호의 구성
6R3 MRPE221M0606
등급 전압 시리즈 코드 용량 최대 허용 크기 코드 특별 코드
2. 1 등급전압 코드
표 1 등급 전압 및 전압
| 이름 전압 코드 | 가등전압 (V) | 전압 (V) |
| 2R5 | 2.5 | 2.9 |
| 3R0 | 3 | 3.4 |
| 4R0 | 4 | 4.6 |
| 6R3 | 6.3 | 7.2 |
| 100 | 10 | 11.5 |
| 160 | 16 | 18.4 |
2.2 용량 코드
타 이 2 비율 용량
| 용량 코드 | 용량 (uF) |
| 3R3 | 3.3 |
| 100 | 10 |
| 221 | 220 |
| 122 | 1200 |
2.3 용량 허용 코드
표 3 용량 허용
| 최대 허용량 코드 | 최대 허용량 |
| M | 20% |
2.4 크기 코드
표 4 라일형 콘덴시터의 차원
| 크기 코드 | 직경 (mm) |
사건의 길이가 (mm) |
| 04X5 | 4 | 5 |
| 05X8 | 5 | 8 |
| 06X5 | 6.3 | 5 |
| 0606 | 6.3 | 6 |
| 08X8 | 8 | 8 |
| 08A2 | 8 | 11.5 |
| 10A2 | 10 | 11.5 |
3. 등급
31급 온도 범위 -55 oC ~ +105 oC
3.2 전압
정량 전압 * 115
3.3 등급 물결 전류
등급 물결 전류는 표준 등급 목록에 따라야 합니다. 이 전류는 105 oC의 시노파 100kHz의 rms 값입니다.
전기 및 기계적 성능 및 시험 방법
41 측정 조건
각 측정은 15~35 oC의 온도와 45~85%의 상대 습도에서 수행되어야 합니다. 또한 이러한 측정은 20土2 oC의 온도에서 수행하는 것이 바람직합니다.상대 습도 60~70%, 콘덴서는 측정 온도에서 충분한 시간을 유지해야합니다.
4.2 전압 처리
누출 전류가 의심되는 경우, 전압 처리를 수행한 후 측정해야 하며, 그 과정에는 다음 단계가 포함되어야 한다.
1) 105土2 oC에서 콘덴세터에 60분 동안 DC 등급 전압을 적용합니다.
(2) 전압을 가하면 방온까지 냉각된다.
(3) 약 1Ω/V의 저항을 통해 방출됩니다.
4.3 전기적 성능
4.3. 1 등급 용량의 허용량
가등기능은 120Hz의 토지10%에서 20土2 oC에서 측정된 가등기능에 비해 -20%에서 +20% (M) 의 허용 범위 내에서 충족되어야 합니다.
4.3.2 누출 전류
DC 등급 전압은 1kΩ 보호 저항을 통해 콘덴시터의 아노드 및 카토드 납 유선 끝 사이에 적용되어야 합니다.그리고 누출 전류는 20土2 oC의 정량값에 도달하는 전압과 2분 후에 5 표에 나열된 값보다 작거나 같아야 합니다..
값이 의심스럽다면, 섹션 6에 설명된 대로 전압 처리를 수행한 후 누출 전류를 측정한다.2.
4.3.3 손실 각의 접지 (tanδ)
텐δ 값은 120Hz에서 측정된 0.10보다 작거나 같아야 하며 20土2 oC에서 10%입니다.
4.3.4 동등한 시리즈 저항 (ESR)
표 8에 나열된 다음 조건에서 측정된 100kHz의 ESR는 표 5의 값보다 크거나 같아야 합니다.
4.3.5 높은 온도와 낮은 온도에서의 저항
100kHz에서 -55土3 oC 또는 105土2 oC의 임페던스는 표 9에 나열된 값을 충족해야 한다.
표 9 낮은 온도 또는 높은 온도에서의 저항
| Z ((-55 oC) /Z ((+20 oC) | < 1.25 |
| Z ((105 oC) /Z ((+20 oC) | < 1.25 |
4.4 기계적 성능
4.4. 1 납 와이어 끝의 당기 강도
콘덴시터 몸체가 고정된 상태에서, 표 10에 나열된 부하를 유도선 끝부분에 그 유출 방향에 적용하여, 지정된 값까지 점진적으로 적용하고 10土1초 동안 유지한다.이 테스트 후에, 그 콘덴세터는 사용 중에 어떤 변화에도 결함이 나타나지 않아야 합니다.
타 이 10당겨 강도 로아 의 레아 유선 종료
| 케이스 지름 (mm) | 부하 강도 (N) | 부하 강도 (kgf) |
| Φ4 | 2.5 | 0.255 |
| Φ5 | 5 | 0.51 |
| Φ63 | 5 | 0.51 |
| Φ8 | 10 | 1.0 |
| Φ10 | 10 | 1.0 |
4.4.2 납선 끝의 굴곡 강도
표 11에 나열된 굽기 강도 부하는 납선 끝부분에 매달려 있고, 콘덴시터 몸체는 90o로 굽혀 원래 위치로 돌아간다.이 작업은 약 2~3초 동안 수행되어야 합니다.그 다음 몸체는 반대 방향으로 90° 구부러지고 같은 속도로 원래 위치로 돌아갑니다. 이 시험에서 그 콘덴서에는 사용 중 결함이 없는 변화가 나타나지 않습니다.
타 이 11벤 의 강도 로아 의 레아 유선 종료
| 케이스 지름 (mm) | 부하 강도 (N) | 부하 강도 (kgf) |
| Φ4 | 1.25 | 0.127 |
| Φ5 | 2.5 | 0.255 |
| Φ63 | 2.5 | 0.255 |
| Φ8 | 5 | 0.51 |
| Φ10 | 5 | 0.51 |
질문: 이 알루미늄 전해질 콘덴사터의 브랜드 이름은 무엇입니까?
A: 이 콘덴시터의 브랜드 이름은 SLFCF입니다.
Q: 고체 알루미늄 전해질 콘덴시터의 등급 전압은 무엇입니까?
A: 이 콘덴시터의 정압은 [여기에 정압을 입력합니다.]
Q: 고체 알루미늄 전해질 응압기의 용량 값은 무엇입니까?
A: 이 콘덴시터의 용량값은 [여기에 용량값을 삽입합니다.]
Q: 이 고체 알루미늄 전해질 응압기의 작동 온도 범위는 무엇입니까?
A: 이 콘덴세터의 작동 온도 범위는 [여기에 온도 범위를 입력합니다.]
Q: 고주파 애플리케이션에서 고체 알루미늄 전해질 콘덴시터는 사용할 수 있습니까?
A: 네, 이 콘덴시터는 고주파 애플리케이션에 적합합니다.
