제품 상세 정보:
|
| 키워드: | X2 안전 커패시터 | 정전 용량:: | 0.1 미크로포맷 |
|---|---|---|---|
| 정격 전압:: | 250-310V | 모델 번호::: | MKP X2 |
| 작동 온도: | -40℃～+110℃ | 애플리케이션: | Across-the-line, 간섭 억제 회로, 모터, 팬, 에어컨 등에 널리 사용됩니다. |
| 커패시턴스 공차: | ±10%(K), ±20%(M) | 재료 :: | 금속화 폴리프로필렌 구조 |
| 강조하다: | 금속 폴리프로필렌 필름 콘덴서,MKP X2 축전기 |
||
금속으로 경화된 커패시터 막 플라스틱 케이스 계층 X2 안전 콘덴서 중간 파워 광장 콘덴서
상품 소개
MPX는 금속으로 경화된 폴리프로필렌 필름 유전체, 비유도성 구조, 주석 도금 구리 배선 인입선과 난연제 에폭시 수지 도료로 감깁니다. 그들은 UL 94-V0에 따라 자가 치유와 좋은 난연제의 우수한 특징을 가지고 있습니다
제품의 건축과 주재료
| 아니오. | 주재료 | 상술 | 발언 |
| 1 | 금속으로 경화된 폴리프로필렌 필름 | MPPZAH 또는 mppa(5~12μm) | --- |
| 2 | 아연, 스킨 라인 | 아연 또는 아연과 Sn 합금 | --- |
| 3 | 단말기 | Cu (와이어를 구리도금하세요) (Φ0.55 또는 0.75 밀리미터) | ±0.05mm |
| 4 | 봉인한 재료 | 에폭시 수지 | UL94-V0 |
| 5 | 플라스틱 케이스 | PBT | UL94-V0 |
기록 :모든 재료는 ROHS 앤드 한계를 위한 요구조건에 따라 있습니다.
유형 응용
제품은 넓게 간섭 서프레서들과 선을 넘은 캐패시터 응용을 위해 사용될 것입니다.축전기의 실패가 전기 쇼크의 위험으로 이어지지 않을 상황의 용도에 적합합니다.
특징
1 비유도 구조
2 높은 내습성
3가지 자가 치유 특성
4가지 난연제 타입 (UL 94V-0의 순응성)
5 바른 적은 손실
6개의 우수한 주파수와 온도 특성
7 높은 절연 저항
전기 규격서
그렇지 않았다면 특정하지 않는다면, 전기적 특성은 IEC 60384-14:2005를 언급할 것입니다
| 항목 | 특징적 요구사항 | 테스트 method&Condition | ||||||||||||
| 내후성 범위 | 40/110/56 | |||||||||||||
| 수동적 인화성 클래스 | 비 | |||||||||||||
| 작동 온도 | -40C~+110C | |||||||||||||
| 정전용량 범위 | 0.0022μF~2.2μF | |||||||||||||
| 전기 용량 허용한도 | ±10%(K), ±20%(M) | 1KHz,1.0Vrms,25C | ||||||||||||
| 정격 전압 | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| 흩어지기 인자 | 1KHz<0> | IR≥6000s | ||||||||||||
| 절연 저항 | C≤0.33μF | C>0.33μF | UR>100V,100VDC, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S,20C | ||||||||||||
| 단말기 사이의 내전압 | 어떤 영구적 고장 또는 플래시오버 | 현재 10mA에서 떨어져 있는 4.3UR(d.c) 60s 25CCut | ||||||||||||
| 단말기와 경우 사이의 내전압 | 어떤 영구적 고장 또는 플래시오버 | 2UR+1500V(a.c) 60s 25C ≥2000V(a.c) 25C | ||||||||||||
| 맥스. 펄스 상승 시간 (dv/dt) | 인출선 사이 거리 | |||||||||||||
| ||||||||||||||

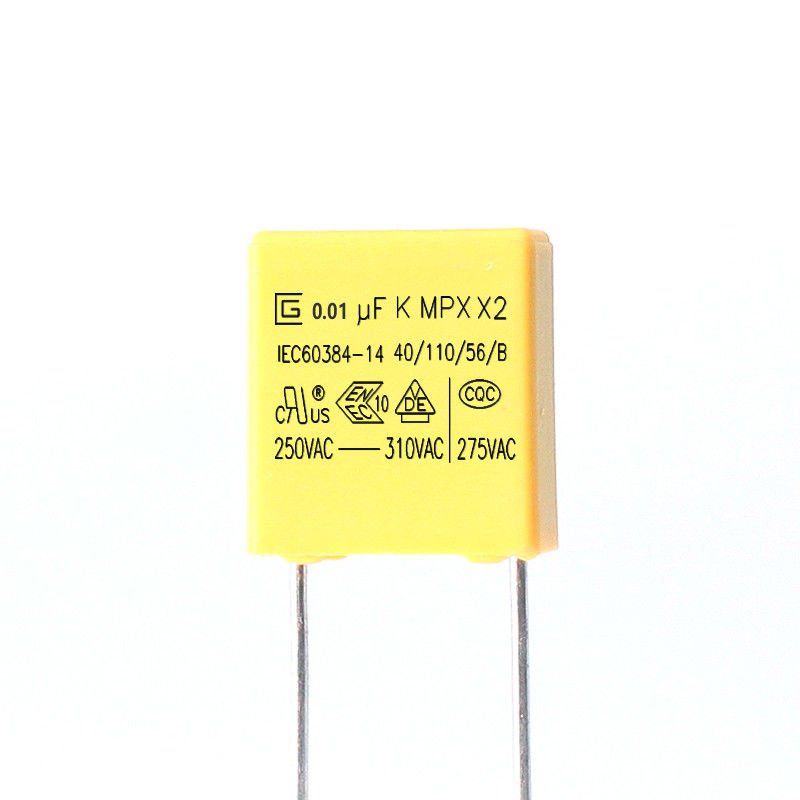

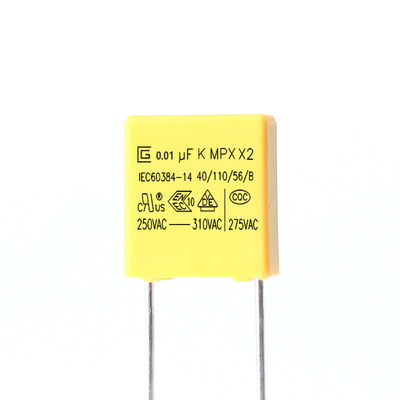

마킹
1. CIGU 로고 :
2. 전기 용량 :(104K,0.1μF)
3. 전기 용량 허용한도 :(K)±10%
4. 정격 전압 :250,275,300,305,310VAC
5. 생성물류 :X2
6. 상품 종류 : MPX
7. 내후성 범위 : 40/110/56
8. 수동적 인화성 클래스 :비
9. 중국 승인 표시 :CQC
10. 독일 승인 표시 :VDE
11. ENEC 승인 표시 :ENEC
12. 미국 승인은 표시합니다 :CUL
13. 승인 기준 :IEC60384-14
8. 승인
| 아니오. | 국가 | 승인 기준 | 아니오 정리되세요. | 정격 전압 | ||
| 1 | 중국 | CQC | IEC60384-14:2005 | CQC19001219393 | 275VAC | |
| 2 | 독일 | VDE | IEC60384-14:2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | 유럽 연합 | ENEC | IEC60384-14:2013 | 40050234 | ||
| 4 | 미국 캐나다 | UL | IEC60384-14:2005 | E481614 | ||
저장 조건
Ｔ가 이어야 하는 1는 긴 프레리오즈를 위해 환경에 겨우 저장되지 않을 때 단말기의 납땜성이 데테리오르테드 것에 주목합니다
2 그것은 특히 고온과 고습도에 위치하지 말아야 합니다, 그것이 다음의 조건에 제출하여야 합니다 (오리지널 패키지에서 유지합니다)
온도 : 35C 맥스 상대 습도 :60% 맥스
3 저장 기간 :로세 :12 몽테를스 최대 (패키지 백에서 브랜드에 표시된 제조 일자로부터)
상술 (국제전기기술위원회 60384-14)
| 테스트 항목 | 성능요건 | 검사의 상태 |
| 전기 용량 | 상세화된 허용한도 이내에 | 1KHz, 1Vrms 맥스. 25C에 |
| 흩어지기 인자 | 0.001 (0.1%) 맥스. | 1KHz, 1Vrms 맥스. 25C에 |
| 전압 증명 | 어떤 비정상이지 않을 것입니다 | 터미널 4.3UR 사이에 60 초을 판단하는 (프디시) 테스트. |
| 단말기와 60 초인 구내 UR×200%+1500Vac 사이에. | ||
| 절연 저항 | CR ≤ 0.33μF 적외선 ≥ 15,000MΩ CR >0.33μF 적외선 ≥6,000s | 60 초 / 25C인 100±15Vdc |
| 종결의 견고성 | 축전기의 어떤 와이어 단선과 어떤 손상 | 말단 부하 세력의 긴장된 강도 : 1.0 Kg |
말단 부하 세력의 휨의 세기 : 0.5 Kg | ||
| 용접열에 대한 저항 | (1) 출현 : 어떤 가시적 손상 | 땜납 온도 : 260±5C |
| 납땜성 | 표면 주석 도금 중 95% | 땜납 온도 : 260±5C |
| 온도의 빠른 교체 | 축전기는 시각적으로 검토될 것이고 어떤 가시적 손상도 있지 않을 것입니다. | 최저 사용 온도 : -40C |
| 진동 | 축전기는 시각적으로 검토될 것이고 어떤 가시적 손상도 있지 않을 것입니다 | 주파수 범위 : 10~55Hz |
| 테스트 항목 | 성능요건 | 검사의 상태 |
| 풍토적 결과 | (1) 출현 : 어떤 가시적 손상 | 건조 열 |
냉기 | ||
| 온습도 지속 상태 | (1) 출현 : 어떤 가시적 손상 | +40' Ｃ와 56 일인 93% RH |
| 요금과 축방 | (1) 출현 : 어떤 가시적 손상 | 시험 전압 : √2 Ｘ URVAC 50 Hz |
| 내구성 | (1) 출현 : 어떤 가시적 손상 | 1.25 Ｘ UR VAC 50 Hz, 한때 매 시간 |
