제품 상세 정보:
|
| 타이핑하세요 :: | X2 안전 커패시터 | 정전 용량:: | 0.015미크로포맷 |
|---|---|---|---|
| 정격 전압:: | 250-310V | 모델 번호::: | MKP X2 |
| 작동 온도: | -40℃～+110℃ | 애플리케이션 :: | Across-the-line, 간섭 억제 회로, 모터, 팬, 에어컨 등에 널리 사용됩니다. |
| 커패시턴스 공차:: | ±10%(K) | 패키지: | 카톤 씰링 |
| 강조하다: | X2 안전성 축전기 0.015 UF,반대 간섭 X2 안전성 축전기,0.015 uf 축전기 |
||

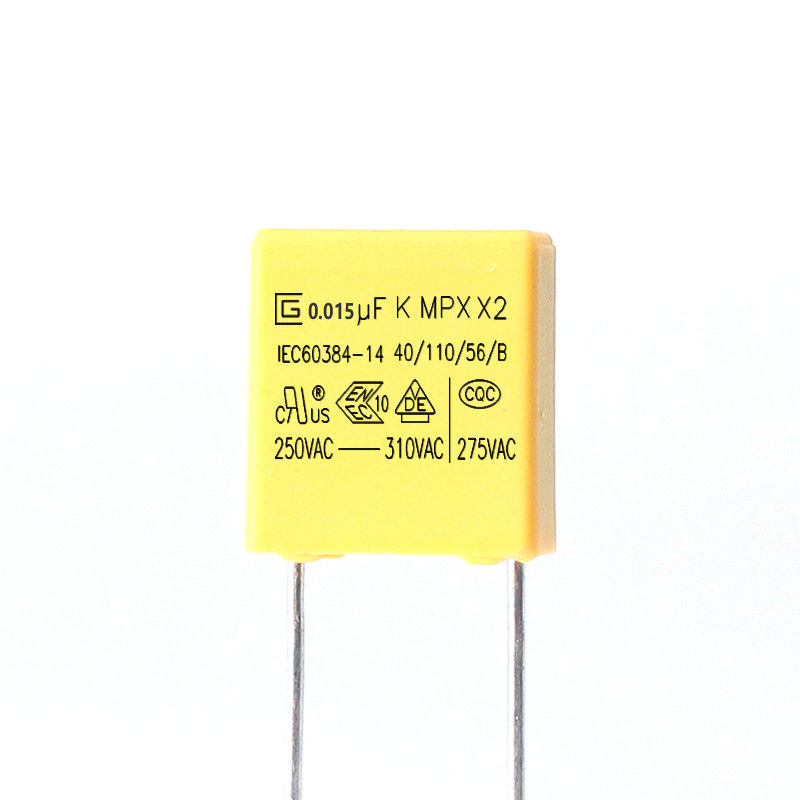

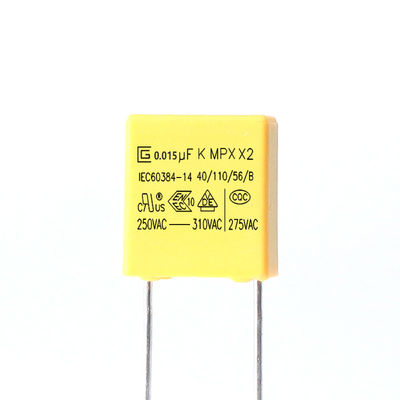

0.015uf 310v X2 안전성 축전기 대항 간섭 축전기 자가 치유 특성
Ｘ 축전기의 전체 이름은 일반적으로 불립니다 : 전원 공급기 전자파 장애를 억누르기 위한 X2 (X1/X3/MKP) 축전기. 일반적으로, 회로에서 주요 기능은 다음과 같습니다 : EMI 필터링인 전원 공급기 교차선 회로는 끝난 전자 제품이 EMC 요구조건을 충족시킨다고 보증하기 위해 소거 회로, 기타 등등을 촉발시킵니다.
상품 소개
MPX는 금속으로 경화된 폴리프로필렌 필름 유전체, 비유도성 구조, 주석 도금 구리 배선 인입선과 난연제 에폭시 수지 도료로 감깁니다. 그들은 UL 94-V0에 따라 자가 치유와 좋은 난연제의 우수한 특징을 가지고 있습니다
유형 응용
제품은 넓게 간섭 서프레서들과 선을 넘은 캐패시터 응용을 위해 사용될 것입니다.축전기의 실패가 전기 쇼크의 위험으로 이어지지 않을 상황의 용도에 적합합니다.
특징
1 비유도 구조
2 높은 내습성
3가지 자가 치유 특성
4가지 난연제 타입 (UL 94V-0의 순응성)
5 바른 적은 손실
6개의 우수한 주파수와 온도 특성
7 높은 절연 저항
상술 (국제전기기술위원회 60384-14)
| 테스트 항목 | 성능요건 | 검사의 상태 |
| 전기 용량 | 상세화된 허용한도 이내에 | 1KHz, 1Vrms 맥스. 25C에 |
| 흩어지기 인자 | 0.001 (0.1%) 맥스. | 1KHz, 1Vrms 맥스. 25C에 |
| 전압 증명 | 어떤 비정상이지 않을 것입니다 | 터미널 4.3UR 사이에 60 초을 판단하는 (프디시) 테스트. |
| 단말기와 60 초인 구내 UR×200%+1500Vac 사이에. | ||
| 절연 저항 | CR ≤ 0.33μF 적외선 ≥ 15,000MΩ CR >0.33μF 적외선 ≥6,000s | 60 초 / 25C인 100±15Vdc |
| 종결의 견고성 | 축전기의 어떤 와이어 단선과 어떤 손상 |
말단 부하 세력의 긴장된 강도 : 1.0 Kg 보류 시간 : 10 ± 1 초 |
|
말단 부하 세력의 휨의 세기 : 0.5 Kg 벤딩 타임즈 지 : 4 x 90 ゚ |
||
| 용접열에 대한 저항 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±5% |
땜납 온도 : 260±5C 땜납 시간 : 5±0.5sec |
| 납땜성 | 표면 주석 도금 중 95% |
땜납 온도 : 260±5C 땜납 시간 : 2±0.5sec |
| 온도의 빠른 교체 | 축전기는 시각적으로 검토될 것이고 어떤 가시적 손상도 있지 않을 것입니다. |
최저 사용 온도 : -40C 최고 사용 온도 : 110C 되풀이수 : 5 지속 기간 t1 = 30 분 |
| 진동 | 축전기는 시각적으로 검토될 것이고 어떤 가시적 손상도 있지 않을 것입니다 |
주파수 범위 : 10~55Hz 달리세요 : X,Y,Z (주축) 2h / 주축 (전체에서 6h) 변위 진폭 : 0.75 밀리미터 |
| 테스트 항목 | 성능요건 | 검사의 상태 |
| 풍토적 결과 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±5% (3) DF ( tanδ) : ≤ 0.008의 증가치 (4) IR : 적용 한계 중 ≥ 50% (5) 전압 증명 : 일반 |
건조 열 상한 제한치 온도 : 110C 더 낮은 지속 기간 : 16Hrs |
|
냉기 온도 : -40C 지속 기간 : 2Hrs |
||
| 온습도 지속 상태 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±5% (3) DF ( tanδ) : ≤ 0.008의 증가치 (4) IR : 적용 한계 중 ≥ 50% (5) 전압 증명 : 일반 |
+40' Ｃ와 56 일인 93% RH |
| 요금과 축방 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±10% (3) DF ( tanδ) : ≤ 0.008의 증가치 (4) IR : 적용 한계 중 ≥ 50% |
시험 전압 : √2 Ｘ URVAC 50 Hz 요금과 축방 : 0.5 초 / 시간 10000이지 사이클을 위해 반복됩니다 |
| 내구성 |
(1) 출현 : 어떤 가시적 손상 (2) △C/C : 초기값의 ≤ ±10% (3) DF ( tanδ) : ≤ 0.008의 증가치 (4) IR : 적용 한계 중 ≥ 50% |
1.25 Ｘ UR VAC 50 Hz, 한때 매 시간 0/2를 위해 1,000VAC으로 증가하세요, 상위 정격 온도에 있는 1,000 시간 |
