제품 상세 정보:
|
| 애플리케이션: | 자동차, 의학, BBQ, 가전 제품류 Etc. | 주택: | 에폭시 / 놋쇠 / 스테인레스 강 / 알루미늄 / 플라스틱 Etc. |
|---|---|---|---|
| 특화하세요: | 샘플 서비스를 제공하세요 | 샘플: | 이용 가능합니다 |
| 케이블 / 전선: | PVC, 실리콘, FEP, 다른 섬유 유리 절연 | 작동 온도 범위: | - 80~+600Degree |
| 패키지 형태: | 관통 홀 | 저항 허용한도 :: | ± 0,5% ± 1% ± 2% ± 3% ± 5% |
| 강조하다: | 고 정밀도 NTC 온도 센서,VDE NTC 온도 센서,정확성 NTC 서미스터 |
||

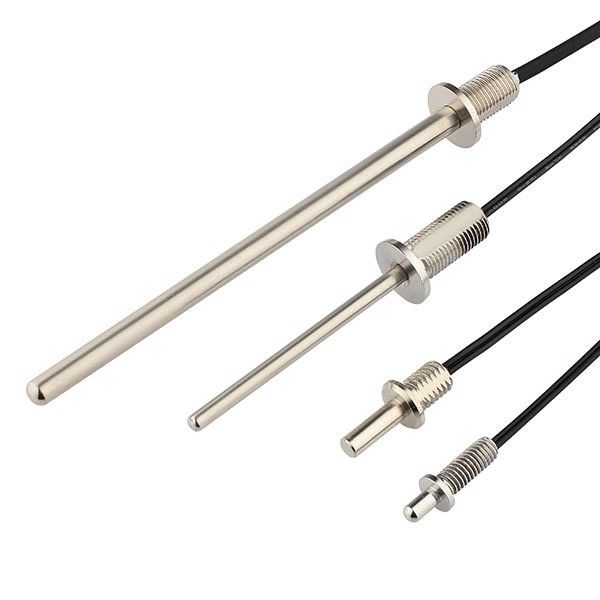

고 정밀도 NTC 온도 센서 고열 전도성 알루미나 샐 밀봉
NTC 온도 센서는 일반적으로 사용된 온도 계측기입니다. 그것은 일반적으로 NTC 서미스터, 탐침으로 구성됩니다 (금속 셸 또는 플라스틱 쉘, 기타 등등, 확장 리드와 금속 단자 또는 연결기). 그것의 주요 특징은 온도가 그 전압 관계가 일직선이 정렬시킨다는 것 인 온도 범위로 안에 일합니다 것입니다. 온도측정과 온도 제어회로설계의 이 두번째 개발은 선형화 처리, 단순화된 기기 설계와 디버깅 없이 온도측정 또는 온도 제어회로설계를 완료할 수 있습니다.
특징
증명된 안정성과 신뢰성,
비용 효율적이 솔루션
다양한 금속과 플라스틱 하우징과 배관은 특수 응용의 설계를 했습니다
좋은 센서 보호를 위한 다른 종류의 수지로 쏩니다
케이블의 특별한 종류 (2 코어 케이블 또는 PVC, 실리콘, 테플론 또는 키나르 단열재, 스크린과 케이블로 꼼짝 못하게 되 & 다르 ), 연결기와 다른 부착으로 이용 가능합니다
환경 조건으로부터의 좋은 보호를 제공합니다
증명된 높은 전압 세기와 동력학적 세기
저항력 / 온도, 특성의 넓은 범위
온도측정, 제어와 배상을 위해 설계됩니다
|
타입
|
NTC(서미스터) 온도 센서
|
|
온도 범위
|
-50C ~ +300C ;주문 제작됩니다
|
|
아큐르시
|
1%;5%;10%
|
|
RT(25C)
|
1K ;2K ;2.2k ;2.7k ;3K ;5K ;7K ;8K ;12K ;15K ;20K ;25K ;30K ;40K ;47K ;50K ;60K ;70K ;100K ;200K ;230K ;250K ;470K ;500K ;1000K ;주문 제작됩니다
|
|
비 가치
|
3274;3435;3470;3928;3950;3977;4100;4200;4400;주문 제작됩니다
|
|
프로브 소재
|
스테인레스 강 SS304 ; 알루미늄 ;구리 ;플라스틱 ;에폭시 ;글라스
|
|
설치
|
플랜지됩니다 ;서피스 ;실이 꿰입니다 ;플라스틱 ;일직선 ;영화 ;주문 제작됩니다
|
|
와이어 소재
|
열 수축 튜브 ;PVC는 지하철을 탑니다 ;글라스파이버 강관 ; 테프론 관
|
|
연결기
|
몰렉스 ;JST ;듀폰 ;CWB ;CJT ;Ｕ 타입 ;주문 제작됩니다
|
|
방수
|
IP67 ;IP68
|
NTC 온도 센서의 원리가 무엇입니까?
NTC 온도 센서의 원칙은 온도가 어떤 측정 권력 하에 오르는 것처럼 급격하게 하락하기 위해 NTC 서미스터를 사용하는 것입니다. 이 특징을 이용할 때, NTC 서미스터는 고온을 발견하고 제어하는 목적을 달성하기 위해, 그것의 저항값을 측정함으로써 대응 온도를 결정하는데 사용될 수 있습니다.
부특성 서미스터는 망간, 코발트, 니켈과 구리와 같은 산화 금속류로 만들어지고, 세라믹 기술에 의해 제조됩니다. 이러한 금속 산화물 재료 그들이 전도성의 관점에서 게르마늄과 실리콘과 같은 반도체 물질과 완전히 유사하기 때문에, 모두가 반도체 특성을 가집니다. 온도가 낮을 때, 이러한 산화성 물질에서 항공사들 (전자와 구멍)의 수는 작아서 그것의 저항값은 높습니다 ; 온도가 증가한 것처럼, 항공사의 숫자는 증가하고 따라서 저항값이 감소합니다. 실온에 있는 NTC 서미스터의 변화 범위는 100~1,000,000 오옴이고 온도 계수가 -2[%]~-6.5[%]입니다
(최고 내성은 한계 ±0.02C일 수 있습니다) (수년간의 드리프 비율 ≤1‰)
신뢰성 시험
| 테스트 항목 | 시험 표준 | 검사 방법 | 성능요건 |
| 제로 부하 저항값 | IEC 60539-1 | 검사 안정 저항, 25C±0.005C에 샘플을 일정 온도 배스에 담급니다 |
저항 톨 ±1% |
| 비 가치 | IEC60539-1 | 일정온도에서 이머스 샘플은 25C,50C (또는 85C)에 목욕하고, 안정 저항을 시험하고, 비 값을 계산합니다 |
저항 톨 ±1% |
| 급락 |
IEC60068-2-32 |
가을 높이 : 1.5±0.1m, 서피스 : 시멘트, 1 시간 |
어떤 명백한 손상, R25 △R/R≤±1% |
| 단열재 |
IEC60539-1 |
단열재 쉘 시험 절연 저항에 대한 500V 압력 |
>500MOhm |
| 내전압 | IEC60539-1 |
내전압 : 1500V/AC, 누설 전류 :2mA 지속성 : 60 초 |
어떤 명백한 손상 |
| 긴장 | IEC60068-2-21 |
(고객에 의해 요구된) 끝, F>4.0KG에 등속을 당기세요 |
어떤 명백한 손상, R25 △R/R≤±1% |
| 진동 | Q/HBm 108-94 | 시험 빈도 : 10~500Hz, 변동 : 1.2 밀리미터 가속 : 30m/s2 방향 X,Y,Z는 시간을 맞춥니다 :8Hour/direction |
어떤 명백한 손상, R25 △R/R≤±1% |
| 안정된 습도와 열기 | IEC60068-2-78 | 임시 직원으로 일하세요 :40±2C 습도 :92-95%RH 타임즈 지 :1000±24Hour |
어떤 명백한 손상, R25 △R/R≤±1% |
| 열시정수 | EC60539-1 | 열 평형 뒤에, 25C 온수에 몰입하고 85C에 몰입하시오 그러면 저항은 63.2%에 도착하고 전체 시간을 계산합니다 |
<10 sec=""> |
| 고온보관시험 | IEC60068-2-2 | 임시 직원으로 일하세요 :125C±5C 타임즈 지 : 1000±24Hour | 어떤 명백한 손상, R25 △R/R≤±1% |
| 춥고 열 충격 | IEC60068-2-14 |
-40C~+125C T1 :30 최소 순환 시간 :1000 |
어떤 명백한 손상, R25 △R/R≤±1% |
| 녹 실험 | IEC60068-2-77 |
가속 :250m/s2 펄스 지속성 : 6 부인 녹 시간 : 1000이지 회복 시간 : 2 시간 |
어떤 명백한 손상, R25 △R/R≤±1% |
| 저온 저장 | IEC60068-2-1 |
임시 직원으로 일하세요 : 40±2C 타임즈 지 : 1000±24Hour |
어떤 명백한 손상, R25 △R/R≤±1% |
| 염수분무 | IEC60068-2-11 | 임시 직원으로 일하세요 : 35±2C 수집 시간 : 1.0mL~2.0mL 타임즈 지 : 결정합니다마다 수요로서 |
어떤 명백한 손상, R25 △R/R≤±1% |
