제품 상세 정보:
|
| 온도 범위: | -10C~+40C | 용법: | 온도 센서 |
|---|---|---|---|
| 타입: | NTC 서미스터 | 특화하세요: | 샘플 서비스를 제공하세요 |
| 샘플: | 지원 | 정확도: | 1%~5% |
| 패키지 형태: | 관통 홀 | 상대 습도: | ≤75%RH |
| 강조하다: | 10k NTC 온도 센서,100k NTC 온도 센서,NTC 20k 온도 센서 |
||

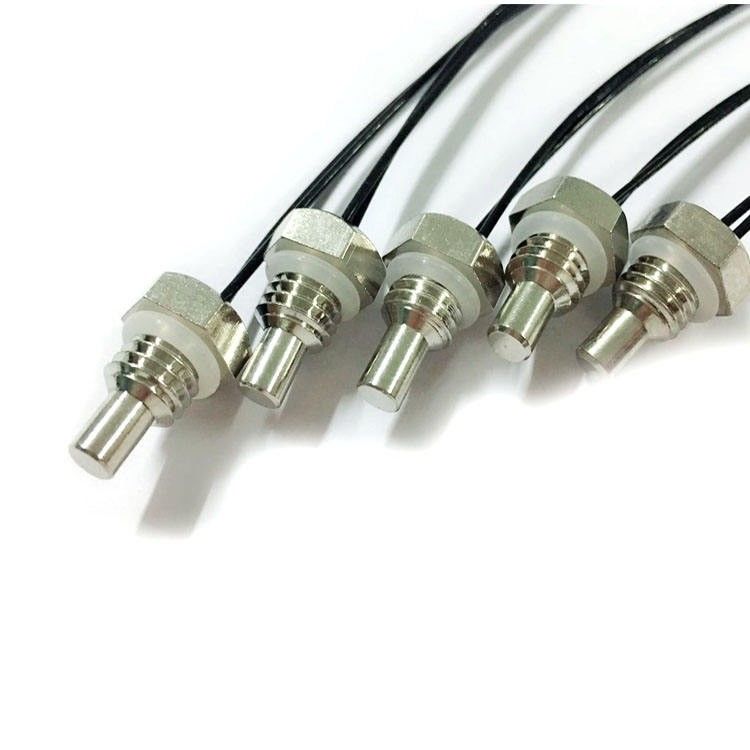

신 에너지 자동차를 위한 스테인레스 스틸 케이스와 10k 20k 50K 100k NTC 온도 센서
NTC 온도 센서는 보통 2 또는 3 산화 금속류로 구성되고, 유체 유사 점토를 섞었고, 고온 용광로에서 밀집하는 소결 세라믹으로 하소되었습니다. 산소 결합 금속은 자유 전자를 기부하는 것을 경향이 있습니다. 도자기류는 일반적으로 우수한 절연체입니다. 그러나 단지 이론적으로, 이것은 온도가 절대 제로에 접근할 때 서미스터형 도자기류를 위해 그 사례입니다. 그러나, 온도가 더 공통 범위로 증가한 것처럼, 열적 여기는 점점 더 많은 자유 전자를 탈출합니다. 더 많은 전자가 세라믹을 통하여 경향을 옮긴 것처럼, 실효 저항은 감소합니다. 저항력은 고온과 매우 민감하게 바꿉니다. 전형적 변화는 섭씨 온도마다 (-)7[%] 내지 3[%]의 감소입니다.
이것은 넓은 온도 범위에 걸쳐서 사용에 적합한 어떠한 센서의 가장 민감한 것 입니다.
평가된 실내 온도 저항은 기재와 크기와 결합구조와 전극의 접촉 면적의 저항률에 의존합니다. 두껍고 좁은 서미스터가 고저항체를 상대적으로 가지고 있는 반면에, 가늘고 넓은 모양은 더 낮은 저항을 가지고 있습니다. 실제 크기는 또한 매우 탄력적입니다, 그들이.010 인치 또는 초소형 직경만큼 작을 수 있습니다. 최대 크기의 어떤 제한이 거의 있지 않지만, 그러나 보통 절반 하에 인치가 적용됩니다.
애플리케이션
● 에어컨들, 냉장고, 냉장고, 온수기, 물 디스팬서, 온수기, 식기 세척기들, 소독 관방, 세탁기, 건조기와 다른 가전 제품류.
● 자동차 에어콘, 수온 센서, 흡입 공기 온도 센서, 엔진
● 스위치 전원, UPS 무정전 전원장치, 주파수 변환기, 전기 보일러, 등.
● 지적 화장실, 전기 담요, 기타 등등.
특징 :
● 고감도와 빠른 응답
● 저항값과 비 가치는고 정밀도, 좋은 일관성과 호환성을 가지고 있습니다
● 사용하는 이중층 캡슐로 감싸는 기술, 그것이 기계적 충돌과 벤딩저항성에 좋은 단열재 봉합과 저항을 가지고 있습니다
● 구조는 단순하고 탄력적이고, 고객들을 위한 다른 설계 요구 사항에 따라 맞춤화될 수 있습니다.
타입 | NTC(서미스터) 온도 센서 |
온도 범위 | -50C ~ +300C ;주문 제작됩니다 |
아큐르시 | 1%;5%;10% |
RT(25C) | 1K ;2K ;2.2k ;2.7k ;3K ;5K ;7K ;8K ;12K ;15K ;20K ;25K ;30K ;40K ;47K ;50K ;60K ;70K ;100K ;200K ;230K ;250K ;470K ;500K ;1000K ;주문 제작됩니다 |
비 가치 | 3274;3435;3470;3928;3950;3977;4100;4200;4400;주문 제작됩니다 |
프로브 소재 | 스테인레스 강 SS304 ; 알루미늄 ;구리 ;플라스틱 ;에폭시 ;글라스 |
설치 | 플랜지됩니다 ;서피스 ;실이 꿰입니다 ;플라스틱 ;일직선 ;영화 ;주문 제작됩니다 |
와이어 소재 | 열 수축 튜브 ;PVC는 지하철을 탑니다 ;글라스파이버 강관 ; 테프론 관 |
연결기 | 몰렉스 ;JST ;듀폰 ;CWB ;CJT ;Ｕ 타입 ;주문 제작됩니다 |
방수 | IP67 ;IP68 |
자동차 온도 센서의 장점과 특성
신뢰성 시험
| 테스트 항목 | 시험 표준 | 검사 방법 | 성능요건 |
| 제로 부하 저항값 | IEC 60539-1 | 검사 안정 저항, 25C±0.005C에 샘플을 일정 온도 배스에 담급니다 | 저항 톨 ±1% |
| 비 가치 | IEC60539-1 | 일정온도에서 이머스 샘플은 25C,50C (또는 85C)에 목욕하고, 안정 저항을 시험하고, 비 값을 계산합니다 | 저항 톨 ±1% |
| 급락 | IEC60068-2-32 | 가을 높이 : 1.5±0.1m, 서피스 : 시멘트, 1 시간 | 어떤 명백한 손상, R25 △R/R≤±1% |
| 단열재 | IEC60539-1 | 단열재 쉘 시험 절연 저항에 대한 500V 압력 | >500MOhm |
| 내전압 | IEC60539-1 | 내전압 : 1500V/AC, 누설 전류 :2mA 지속성 : 60 초 | 어떤 명백한 손상 |
| 긴장 | IEC60068-2-21 | (고객에 의해 요구된) 끝, F>4.0KG에 등속을 당기세요 | 어떤 명백한 손상, R25 △R/R≤±1% |
| 진동 | Q/HBm 108-94 | 시험 빈도 : 10~500Hz, 변동 : 1.2 밀리미터 가속 : 30m/s2 방향 X,Y,Z는 시간을 맞춥니다 :8Hour/direction | 어떤 명백한 손상, R25 △R/R≤±1% |
| 안정된 습도와 열기 | IEC60068-2-78 | 임시 직원으로 일하세요 :40±2C 습도 :92-95%RH 타임즈 지 :1000±24Hour | 어떤 명백한 손상, R25 △R/R≤±1% |
| 열시정수 | EC60539-1 | 열 평형 뒤에, 25C 온수에 몰입하고 85C에 몰입하시오 그러면 저항은 63.2%에 도착하고 전체 시간을 계산합니다 | <10 sec=""> |
| 고온보관시험 | IEC60068-2-2 | 임시 직원으로 일하세요 :125C±5C 타임즈 지 : 1000±24Hour | 어떤 명백한 손상, R25 △R/R≤±1% |
| 춥고 열 충격 | IEC60068-2-14 | -40C~+125C T1 :30 최소 순환 시간 :1000 | 어떤 명백한 손상, R25 △R/R≤±1% |
| 녹 실험 | IEC60068-2-77 | 가속 :250m/s2 펄스 지속성 : 6 부인 녹 시간 : 1000이지 회복 시간 : 2 시간 | 어떤 명백한 손상, R25 △R/R≤±1% |
| 저온 저장 | IEC60068-2-1 | 임시 직원으로 일하세요 : 40±2C 타임즈 지 : 1000±24Hour | 어떤 명백한 손상, R25 △R/R≤±1% |
| 염수분무 | IEC60068-2-11 | 임시 직원으로 일하세요 : 35±2C 수집 시간 : 1.0mL~2.0mL 타임즈 지 : 결정합니다마다 수요로서 | 어떤 명백한 손상, R25 △R/R≤±1% |
