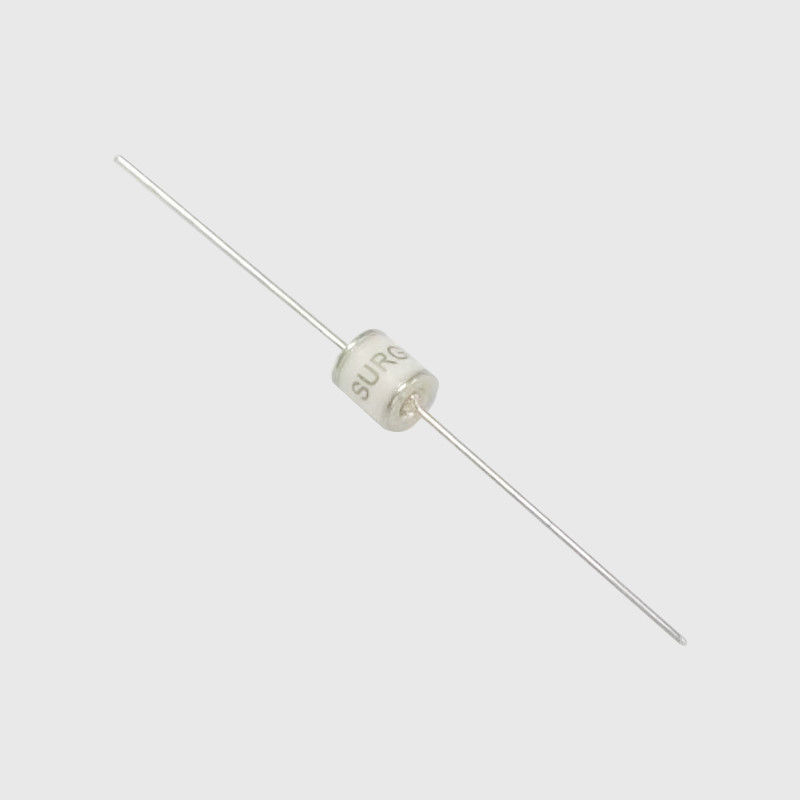

70V - 이용 가능한 5000V 글라스 방전관 SMD 구조 샘플

저용량 가스 방전관 - SX5 시리즈 로에스와 순응한 HF

SX5 0 - 230X SMDT.pdf


구조


약간의 가스 방전관은 글라스를 튜브의 캡슐화 외피로 이용합니다. 일부는 또한 도자기류를 패키지 쉘로 이용하고 방전관이 안정적 전기적 성질로 불활성 가스로 채워집니다 (아르곤과 네온 가스, 기타 등등과 같이). 방전관은 일반적으로 일반적으로 사용된 방전관의 전극은 2 또는 3이고 전극이 불활성 가스로 분리됩니다. . 전극 수의 설정에 따르면, 방전관은 투-폴과 3극 방전관으로 분할될 수 있습니다.
요업 다이오드 방전관은 순철 전극, 니켈-크로뮴-코발트 불순물 캡, 은동 용접 캡과 세라믹 튜브 신체와 다른 주성분으로 구성됩니다. 관에서 방전전극은 방사능에 의한 옥사이드로 코팅되고 관의 내벽이 방전 특성을 향상시키기 위해 또한 방사성 원소로 코팅됩니다. 방전전극은 주로 2가지 구조를 가집니다 : 로드 형이고 컵-형태입니다. 로드 형 전극의 방전관에서, 원통형 열 차단기는 전극과 튜브 몸체의 벽 사이에 설치됩니다. 거기가 어떤 지역 오버 히팅도 있지 않고 관이 깨지게 할 것이도록, 차열 판은 세라믹 튜브 본체 열이 균일화시키는 경향이 있게 할 수 있습니다. 열 차폐물의 내부는 더욱 방출 분산을 감소시키기 위해 또한 방사능에 의한 옥사이드로 코팅됩니다. 컵형상 전극의 방전관에서, 몰리브덴 메쉬는 컵의 입에 설치되고 세슘 요소가 또한 방전관의 분산을 감소시키는 컵에 설치됩니다.
3 전극 방전관은 또한 순수한 철 전극, 니켈-크로뮴-코발트 불순물 캡, 은동 용접 캡과 세라믹 튜브로 구성됩니다. 다이오드 방전관과 다르게, 니켈-크로뮴-코발트 불순물 실린더는 세번째 막대기 즉, 접지전극으로서 방전관을 3 전극에 추가됩니다.


원리


방전관의 작업 원칙은 가스 갭 방전관입니다. 어떤 전압이 방전관의 이단자 사이에 적용될 때, 평탄하지 않은 전기장은 전극 사이에 발생됩니다 : 이 전기장의 작용에서, 튜브에서 가스는 해리하기 시작합니다. 인가 전압이 전계 강도가 가스의 절연 내력을 초과할 때 전극 사이의 더 갭을 만들기 위해 증가할 때, 이단자 사이의 더 갭은 방출에 의해 무너지고 원래 절연 상태가 전도 상태로 변환될 것입니다. 전도성 뒤에, 방전관의 이단자 사이의 전압은 방전 아크에 의해 결정된 나머지 전압 레벨에 남아 있을 것입니다. 방전관과 평행하게 연결된 전자 기기가 과전압 손상으로부터 보호되도록, 이 잔류 전압은 일반적으로 매우 낮습니다

특징

1. 순응한 로에스와 HF
2. SMD 구조
3. DC 스파크-오버 전압 : 70~5000V 4. 저용량
5. 대리점 공인 : UL
6. 작동 온도 :-30' Ｃ ~ +85' Ｃ 저장
온도 :-40' Ｃ ~ +115' Ｃ


제품의 창고 저장 조건

· 저장 조건 :
1. 저장 온도 : -10' C~+40' Ｃ
2. 상대 습도 :≤75%RH
3. 부식성인 공기와 햇빛으로부터 가까이 못하게 하세요. 저장의 · 기간 : 1년이요



추천된 애플리케이션

1. 케이블 모뎀
2. 멀티 DSL
3. 셋탑 박스
4. 텔레비전 장치
5. 전원 공급기
6. 가전제품
