제품 상세 정보:
|
| DC 스파크-오버 전압: | 75~1000V | 사이즈: | 4.5mm*3.2mm |
|---|---|---|---|
| 특화하세요: | 샘플 서비스를 제공하세요 | 샘플: | 이용 가능합니다 |
| 키워드: | 가스 방전관 | 특징: | 미소 간극 디자인 |
| 강조하다: | 미세 갭 GDT 보호,원거리 통신 GDT 보호 |
||

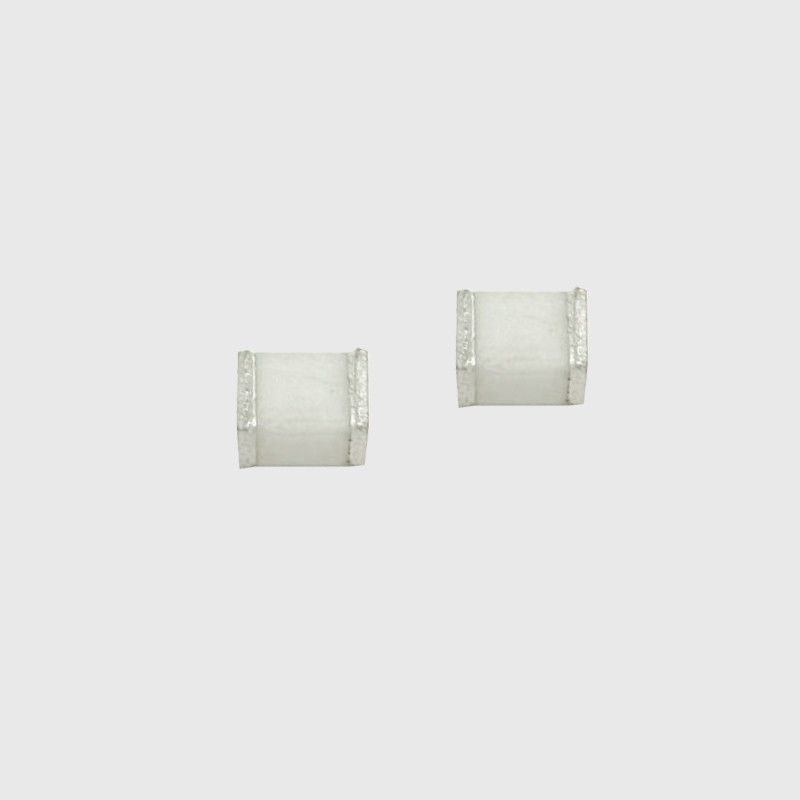

원거리 통신을 위한 낮은 전기 용량 4.5mm*3.2mm SMD 230XM 가스 방전관
SMD 230XM.pdf
가스 방전관(GDT)은 세라믹 튜브에 둘러싸인 비활성 가스를 사용하여 전압 스파이크에 대한 대체 회로 경로를 제공합니다. 세라믹 외피와 니켈 커넥터는 고부하를 허용하며 Ruilon은 20KA,40KA,50KA,60KA,100KA&150KA에서 작동하는 제품을 제공합니다. .장치의 항복 전압은 광범위합니다(최대 20% 허용 오차).주요 응용 분야는 고주파 통신 회선, 스테이션, 보안 시스템, HID 및 고품질 서지 보호 장치(SPD)입니다.
선택 원칙
(1) 가스 방전관의 DC 방전 전압은 라인의 정상 작동에 영향을 미치지 않도록 라인의 정상 작동 중 최대 전압보다 높아야 합니다.
(2) 기체 방전관의 펄스 방전 전압은 순시 과전압 발생 시 기체 방전관이 선로보다 빠르게 응답할 수 있도록 선로가 견딜 수 있는 최고 순시 전압 값보다 낮아야 하며, 과전압을 미리 안전한 값으로 제한하십시오.
(3) 가스 방전관의 유지 전압은 가능한 한 높아야 합니다.과전압이 사라지면 라인의 정상 작동에 영향을 미치지 않고 가스 방전관을 제 시간에 소화할 수 있습니다.
(4) 접지선은 과도 대전류의 방전이 용이하도록 가능한 한 짧고 굵어야 합니다.
(5) 과전압이 너무 오래 지속되면 가스 방전관에서 많은 열이 발생합니다.과열로 인한 보호 장비의 손상을 방지하기 위해 가스 방전관에는 고장 방지 카드 장치가 장착되어야 합니다.요즘 가스 방전관의 일부 신제품에는 안전 카드가 있습니다.
특징
• RoHS 및 HF 준수
• 크기:4.5mm*3.2mm
• DC 스파크 오버 전압: 75~1000V
• 안정적인 항복 전압.
• 높은 절연 저항.
• 높은 홀드오버 전압.
• 큰 흡수 과도 전류 용량.
• 낮은 정전용량
• 마이크로 갭 디자인
권장 애플리케이션
• 통신 장비 • CATV 장비
• 테스트 장비
• 데이터 라인
• 전원 공급 장치
• 통신 SLIC 보호
• 통신
