제품 상세 정보:
|
| DC 스파크-오버 전압: | 75~1000V | 사이즈: | 4.5mm*3.2mm |
|---|---|---|---|
| 특화하세요: | 샘플 서비스를 제공하세요 | 키워드: | 가스 방전관 |
| 샘플: | 이용 가능합니다 | 특징: | 높은 홀드오버 전압. |
| 강조하다: | SMD 세라믹 방전관,230XM 세라믹 방전관 |
||

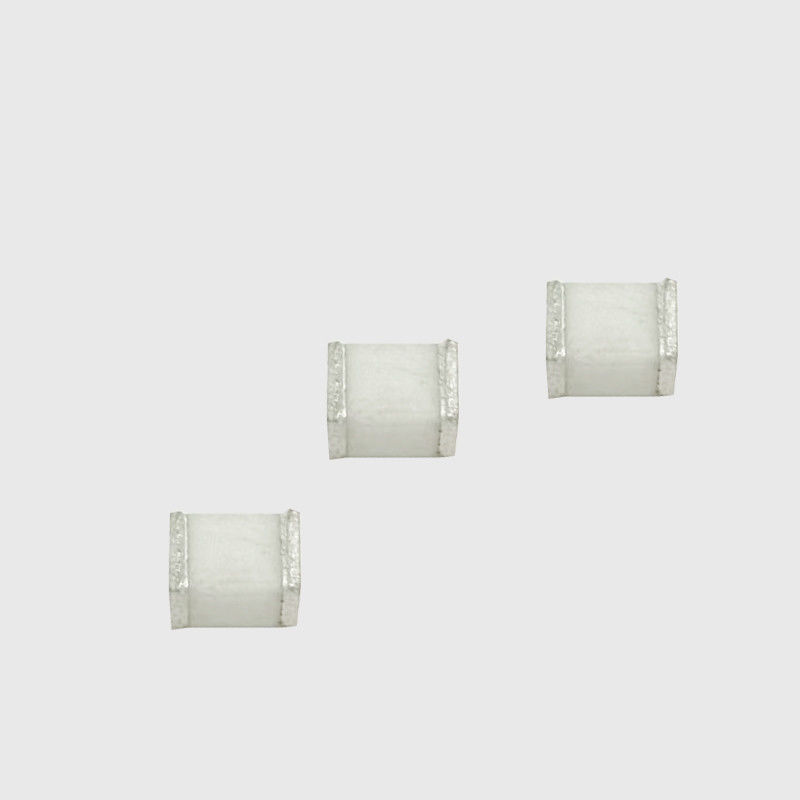

전력 공급을 위한 마이크로 간격 디자인 낮은 전기 용량 4.5mm*3.2mm SMD 230XM 가스 방전 관
SMD 230XM.pdf
가스 방전관은 간극형 낙뢰 보호 부품으로 통신 시스템의 낙뢰 보호에 널리 사용되었습니다.방전관은 번개 순간 과전류 및 제한 과전압을 방전하기 위해 다단계 보호 회로의 첫 번째 또는 처음 두 단계에서 종종 사용됩니다.방전관의 전극간 절연저항이 크고 기생용량이 작기 때문에 고주파에는 적합하지 않다. 신호선의 낙뢰보호는 확실한 장점이 있다.방전관 보호 특성의 주요 단점은 방전 시간 지연이 크고 동작 감도가 이상적이지 않으며 파두의 급격한 상승으로 낙뢰를 효과적으로 억제하기 어렵고 전원 시스템의 낙뢰 보호에서 자유분방함 문제.
일반적으로 사용되는 가스 방전관에는 2극 방전관과 3극 방전관이 있습니다.대부분의 포장 쉘 재료는 세라믹이므로 세라믹 방전관이라고 합니다.
선택 원칙
(1) 가스 방전관의 DC 방전 전압은 라인의 정상 작동에 영향을 미치지 않도록 라인의 정상 작동 중 최대 전압보다 높아야 합니다.
(2) 기체 방전관의 펄스 방전 전압은 순시 과전압 발생 시 기체 방전관이 선로보다 빠르게 응답할 수 있도록 선로가 견딜 수 있는 최고 순시 전압 값보다 낮아야 하며, 과전압을 미리 안전한 값으로 제한하십시오.
(3) 가스 방전관의 유지 전압은 가능한 한 높아야 합니다.과전압이 사라지면 라인의 정상 작동에 영향을 미치지 않고 가스 방전관을 제 시간에 소화할 수 있습니다.
(4) 접지선은 과도 대전류의 방전이 용이하도록 가능한 한 짧고 굵어야 합니다.
(5) 과전압이 너무 오래 지속되면 가스 방전관에서 많은 열이 발생합니다.과열로 인한 보호 장비의 손상을 방지하기 위해 가스 방전관에는 고장 방지 카드 장치가 장착되어야 합니다.요즘 가스 방전관의 일부 신제품에는 안전 카드가 있습니다.
특징
• RoHS 및 HF 준수
• 크기:4.5mm*3.2mm
• DC 스파크 오버 전압: 75~1000V
• 안정적인 항복 전압.
• 높은 절연 저항.
• 높은 홀드오버 전압.
• 큰 흡수 과도 전류 용량.
• 낮은 정전용량
• 마이크로 갭 디자인
권장 애플리케이션
• 통신 장비 • CATV 장비
• 테스트 장비
• 데이터 라인
• 전원 공급 장치
• 통신 SLIC 보호
• 통신
