제품 상세 정보:
|
| 애플리케이션: | 스위칭 전원 공급 장치 | 재료: | 세라믹 |
|---|---|---|---|
| 특징: | 컴팩트한 구조 | 공급자 타입: | 원래 제조업체, ODM |
| 키워드: | Y2 안전 커패시터 | 능력: | 10pf ~10000pf |
| 강조하다: | 300VAC Y2 안전성 축전기,331K Y2 안전성 축전기,300VAC 축전기 저손실 |
||

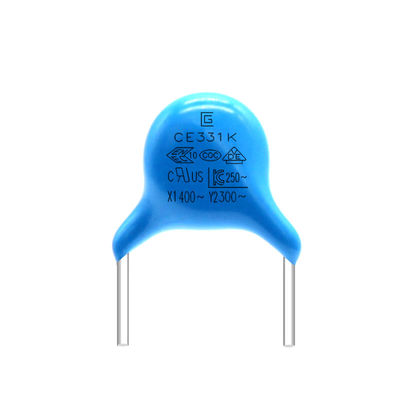

낮은 손실 331K 300VAC Y2 안전성 축전기는 안테나 커플링과 우회 회로에서 사용될 수 있습니다
인덕터들, 축전기, 기타 등등과 같은 회로에서 약간의 가변 요소가 있습니다. 이러한 가변 요소는 일반적으로 그것의 상응하는 주파수의 사인량의 상대적인 변화 (또는 감축을) 초래하거나 감소시킬 수 있을 뿐입니다. 예를 들면, 스위치가 켜질 때, 교류는 반복해서 Y1과 Y2 변할 것이고 이번 (조명 공급원에 의해 분사된 빛과 유사한 자기장)에 발생된 전자기장이 자연스럽게 전선 사이에 군을 발생시킬 것입니다. 인척은 중대한 역할을 합니다.
가장 큰 이런 종류의 축전기의 특징은 다음과 같습니다 : 그것은 과전압 영향에 견딜 수 있고 그것이 플라스틱 케이스에서 패키징되기 때문에, 그것의 난연제와 방화 성능이 또한 특히 좋을 것입니다.
동시에, 그것은 또한 저손실이라는 유리한 입장에 있고 큰 최대 서지 전압과 경향의 영향에 견딜 수 있습니다. 그것은 좋은 안정, 긴 서비스 라이프, 난연제 등급 비, 온도 저항과 다른 특성을 가지고 있습니다.
애플리케이션 :
1. 그것은 전자 기기의 전력 공급 회로의 잡음 억압 회로에 적합합니다
2. 안테나 커플링과 우회 회로에서 사용될 수 있습니다
3. 다양한 작은 가전 제품의 제어판
4. 전력 필터
5. 고주파 AC 로드
| 명세서 참고 표준 | IEC 60384-14 ; EN 60384-14 ; IEC UL60384 ; Ｋ 60384 |
| 승인된 모너그램 | VDE / ENEC / 국제전기기술위원회 / UL / CSA / 킬로 사이클 / CQC |
| 하위 클래스 ; 평가된 전압(UR) | X1 / Y1/Y2 ; 400VAC / 300VAC/500VAC |
| 정전용량 범위 | 10pF 내지 10000pF |
| 전압 증명 | 1 분 동안 1 min/1800VAC을 위한 1 min/2000VAC을 위한 4000VAC |
| 전기 용량 허용한도 | Y5P±10%(K) ; 25C,1Vrms,1KHz에서 측정된 Y5U,Y5V±20%(M) |
| 흩어지기 인자 (tgδ) | Y5P,Y5U tgδ≤2.5% ; 25C,1Vrms,1KHz에서 측정된 Y5V tgδ≤5% |
| 단열재 저항(ir) | IR≥10000MΩ,1min,100VDC |
| 작동 온도 | -40C 내지 +85C ; -40C 내지 +125C |
| 온도 특성 | Y5P,Y5U,Y5V |
| 난연 에폭시 | UL94-V0 |
| 모델 | 폭 | 두께 | 발 스페이싱 | 리드 | 전압 | 능력 | 재료 | 허용한도 |
| Y2-103M-Y5V | φ13mm | T3.8mm | F10mm | L3-22mm | 300V[**]C | 10000pF | Y5V | ±20% |
| Y2-472M-Y5V | φ9.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 4700pF | Y5V | ±20% |
| Y2-332M-Y5V | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 3300pF | Y5V | ±20% |
| Y2-222M-Y5V | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 2200pF | Y5V | ±20% |
| Y2-152M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1500pF | Y5V | ±20% |
| Y2-102M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1000pF | Y5V | ±20% |
| Y2-472M-Y5U | φ13mm | T3.8mm | F10mm | L3-22mm | 300V[**]C | 4700pF | Y5U | ±20% |
| Y2-332M-Y5U | φ11mm | T3.8mm | F10mm | L3-22mm | 300V[**]C | 3300pF | Y5U | ±20% |
| Y2-222M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 2200pF | Y5U | ±20% |
| Y2-152M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1500pF | Y5U | ±20% |
| Y2-102M-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1000pF | Y5U | ±20% |
| Y2-821K-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 820pF | Y5U | ±10% |
| Y2-681K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 680pF | Y5U | ±10% |
| Y2-561K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 560pF | Y5U | ±10% |
| Y2-471K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 470pF | Y5U | ±10% |
| Y2-102K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 1000pF | Y5P | ±10% |
| Y2-821K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 820pF | Y5P | ±10% |
| Y2-681K-Y5P | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 680pF | Y5P | ±10% |
| Y2-561K-Y5P | φ8mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 560pF | Y5P | ±10% |
| Y2-471K-Y5P | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 470pF | Y5P | ±10% |
| Y2-331K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 330pF | Y5P | ±10% |
| Y2-221K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 220pF | Y5P | ±10% |
| Y2-151K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 150pF | Y5P | ±10% |
| Y2-101K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V[**]C | 100pF | Y5P | ±10% |
생산 과정
제품 구조
제품 사용
