제품 상세 정보:
|
| 특징: | 우수한 주파수 및 온도 특성 | 정전 용량:: | 0.33uf |
|---|---|---|---|
| 정격 전압:: | 250-310V | 작동 온도: | -40℃～+110℃ |
| 애플리케이션 :: | 전원, 전류계 | 사용 가능한 미디어: | 데이터시트, 사진 |
| 강조하다: | 작은 손실 X2 안전성 축전기,X2 안전성 축전기 154K,0.33 우프 275v |
||

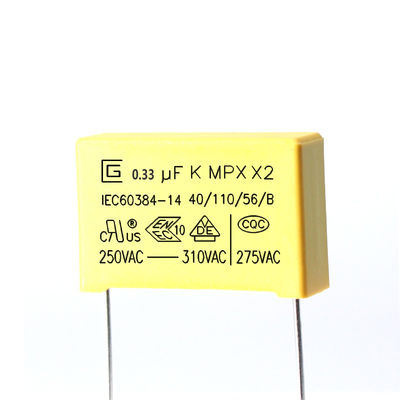

작은 손실 0.33uf 154K 275VAC X2 안전 축전기 우수한 주파수 및 온도 특성
X2 안전 Capacitor.pdf
안전 X2 커패시터는 일종의 안전 커패시터입니다.안전 커패시터는 그러한 경우에 사용됩니다. 즉, 커패시터가 고장난 후에도 감전을 일으키지 않으며 개인의 안전을 위협하지 않습니다.
1. X2 안전 커패시터의 주요 구조.
주석 도금 구리 클래드 스틸 와이어, 플라스틱 쉘 및 난연성 에폭시 수지 패키지를 사용하여 금속 화 폴리 프로필렌 필름 비유도 구조 권선으로 만들어졌습니다.
폴리프로필렌 필름이 유전체로 사용되고 표면의 아연-알루미늄 금속층이 전극으로 진공 증착됩니다.와인딩 및 기타 공정으로 제조됩니다.외부는 (PBT) 난연성 플라스틱 쉘로 포장되고 에폭시 수지로 포팅됩니다.외관 디자인이 콤팩트하고 고밀도 행사 설치에 적합합니다.
마킹
1. CIGU 로고:
2. 용량:(104K, 0.1μF)
3. 용량 공차:(K)±10%
4. 정격 전압: 250,275,300,305,310VAC 5. 제품 등급: X2
6. 제품 유형: MPX
7. 기후 범주: 40/110/56
8. 수동 가연성 등급:B
9. 중국 승인 마크: CQC
10. 독일 승인 마크:VDE
11. ENEC 승인 마크: ENEC
제품 소개
MPX는 금속화 폴리프로필렌 필름 유전체, 무유도 구조, 주석 도금 구리 와이어 리드 및 난연성 에폭시 수지 코팅으로 감겨 있습니다.UL 94-V0에 따른 자가치유 및 난연성이 우수합니다.
특징
1 무유도 공사
2 높은 내습성
3자가 치유 속성
4 난연형(UL 94V-0 준수)
5 아주 작은 손실
제품의 구성 및 주요 재료
사양(IEC 60384-14)
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 정전 용량 | 지정된 공차 이내 | 1KHz, 1Vrms 최대25℃에서 |
| 소산 계수 | 0.001(0.1%) 최대 | 1KHz, 1Vrms 최대25℃에서 |
| 내전압 | 이상이 없을 것 | 단자 간 4.3UR(Vdc) 60초 테스트. |
| 단자와 외함 사이 UR×200％+1500Vac, 60sec. | ||
| 절연 저항 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60초 / 25℃ |
| 종단의 견고성 | 단선 및 커패시터 손상 없음 |
단자부력 인장강도 : 1.0 Kg 유지시간 : 10 ± 1초 |
|
단자부력 굽힘강도 : 0.5 Kg 굽힘 시간 : 4 x 90 ﾟ |
||
| 납땜 열에 대한 내성 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : 초기값의 ±5% 이하 |
솔더 온도: 260±5℃ 납땜 시간: 5±0.5초 |
| 납땜성 | 표면 주석 도금의 95% |
솔더 온도: 260±5℃ 납땜 시간: 2±0.5초 |
| 급격한 온도 변화 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
하위 범주 온도: -40℃ 상위 카테고리 온도: 110℃ 사이클 수: 5 기간 t1 = 30분 |
| 진동 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
주파수 범위: 10~55Hz 코스: X,Y,Z(축) 2h / 축 (총 6h) 변위 진폭: 0.75mm |
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 기후 순서 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : 초기값의 ±5% 이하 (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% (5) 내전압 : 정상 |
건열 상온: 110℃ 더 낮은 기간: 16시간 |
|
춥다 온도: -40℃ 소요 시간: 2시간 |
||
| 습열 정상 상태 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : 초기값의 ≤ ±5% (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% (5) 내전압 : 정상 |
+40°C 및 93% RH, 56일 |
| 충전 및 방전 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : ≤ 초기값의 ±10% (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% |
시험 전압 : √2 x URVAC 50Hz 충전 및 방전: 0.5초/시간 10000주기 동안 반복 |
| 지구력 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : ≤ 초기값의 ±10% (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% |
1.25 x UR VAC 50Hz, 1시간에 한 번 0.1초 동안 1,000VAC로 증가, 상위 정격 온도에서 1,000시간 |
보관 조건
1 t 대기 중에 간신히 장기간 보관하면 단자의 납땜성이 저하될 수 있으므로 주의하십시오.
2 특히 고온 다습한 곳에 두지 말고 다음 조건을 준수해야 합니다(원래 포장 상태로 보관).
온도: 35 MAX 상대 습도: 60% MAX
3 보관 기간: 분실: 최대 12개월(포장 봉투의 라벨에 표시된 제조일로부터)
환경 요구 사항
1 RoHS 요구 사항 준수.
2 REACH 요구 사항 준수.
3 할로겐 없음(필요에 따라).
4 제3자에 의한 Rohs and Reach의 테스트 재현은 첨부 2를 참조하십시오.
품질 관리
제품 구조
포장
비닐 봉투는 최소 포장입니다. 수량은 100,200,300, 500,1000PCS입니다.
RoHS 라벨에는 제품 이름, 사양, 수량, 로트 번호, 제조 날짜 등이 포함됩니다.
하나의 내부 상자에는 N PCS 가방이 있습니다.
내부 상자 크기(L×W×H)=23×30×30cm RoHS 및 SVHC 표시
하나의 외부 상자에는 두 개의 내부 상자가 있습니다.
외부 상자 크기(L×W×H)=48×32.2×33cm RoHS 및 SVHC 표시
