제품 상세 정보:
|
| 특징: | 고주파에서 매우 낮은 손실, 고전류에 적합 | 정전 용량:: | 0.33uf |
|---|---|---|---|
| 정격 전압:: | 250-310V | 작동 온도: | -40℃～+110℃ |
| 품질: | 100% 브랜드 뉴 & 오리지널 | 패키지 형태: | 관통 홀 |
| 강조하다: | 0.47대 우프 X2 안전성 축전기,전력 공급 X2 안전 축전기,0.47 uf 축전기 |
||

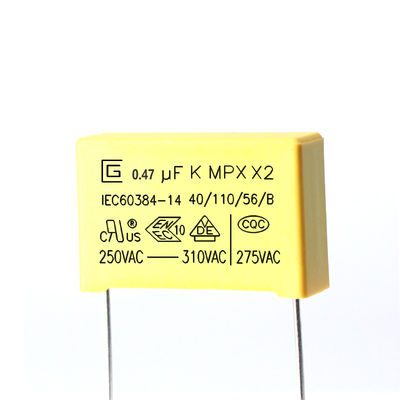

전력 공급 반대로 전자기 방해를 위한 높은 절연 저항 0.47uf 474K 275VAC X2 안전 축전기
X2 안전 Capacitor.pdf
X2 커패시터 기능
1. 전원 공급 장치의 전자파 간섭을 억제합니다.
X2 안전 커패시터의 가장 일반적인 기능은 전원 공급 장치의 전자기 간섭을 억제하는 것입니다.일반적으로 중성선 입구와 전원 공급 장치의 활선에 배치됩니다.전원 공급 장치에서는 일반적으로 안전 Y 커패시터와 함께 사용됩니다.x-커패시터는 공통 모드 간섭을 억제하기 위해 전원 라인의 두 와이어(LN)에 걸쳐 연결된 커패시터입니다.Y 커패시터는 전원선 두 선과 접지(LE, NE) 사이에 연결되는 커패시터로 일반적으로 차동막간섭을 억제하기 위해 쌍으로 나타난다.전원에 안전 콘덴서를 사용하지 않으면 전원 인증 시 EMC 문제가 발생하므로 안전 콘덴서는 필수입니다.
2. 저항기 용량 강하 효과.
전원 공급 장치의 전자기 간섭을 억제하는 것 외에도 X2는 100~250VAC 전원 공급 장치가 있는 회로에서 직렬로 연결하여 RC 강압 커패시터로 사용할 수 있습니다.저항 커패시턴스 강압 회로는 비교적 간단하고 경제적이며 LED 모듈 및 소형 가전 제어와 같은 일부 저전력 회로에 자주 사용됩니다.
마킹
1. CIGU 로고:
2. 용량:(104K, 0.1μF)
3. 용량 공차:(K)±10%
4. 정격 전압: 250,275,300,305,310VAC 5. 제품 등급: X2
6. 제품 유형: MPX
7. 기후 범주: 40/110/56
8. 수동 가연성 등급:B
9. 중국 승인 마크: CQC
10. 독일 승인 마크:VDE
11. ENEC 승인 마크: ENEC
제품 소개
MPX는 금속화 폴리프로필렌 필름 유전체, 무유도 구조, 주석 도금 구리 와이어 리드 및 난연성 에폭시 수지 코팅으로 감겨 있습니다.UL 94-V0에 따른 자가치유 및 난연성이 우수합니다.
특징
1 무유도 공사
2 높은 내습성
3자가 치유 속성
4 난연형(UL 94V-0 준수)
5 아주 작은 손실
제품의 구성 및 주요 재료
사양(IEC 60384-14)
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 정전 용량 | 지정된 공차 이내 | 1KHz, 1Vrms 최대25℃에서 |
| 소산 계수 | 0.001(0.1%) 최대 | 1KHz, 1Vrms 최대25℃에서 |
| 내전압 | 이상이 없을 것 | 단자 간 4.3UR(Vdc) 60초 테스트. |
| 단자와 외함 사이 UR×200％+1500Vac, 60sec. | ||
| 절연 저항 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60초 / 25℃ |
| 종단의 견고성 | 단선 및 커패시터 손상 없음 |
단자부력 인장강도 : 1.0 Kg 유지시간 : 10 ± 1초 |
|
단자부력 굽힘강도 : 0.5 Kg 굽힘 시간 : 4 x 90 ﾟ |
||
| 납땜 열에 대한 내성 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : 초기값의 ±5% 이하 |
솔더 온도: 260±5℃ 납땜 시간: 5±0.5초 |
| 납땜성 | 표면 주석 도금의 95% |
솔더 온도: 260±5℃ 납땜 시간: 2±0.5초 |
| 급격한 온도 변화 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
하위 범주 온도: -40℃ 상위 카테고리 온도: 110℃ 사이클 수: 5 기간 t1 = 30분 |
| 진동 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
주파수 범위: 10~55Hz 코스: X,Y,Z(축) 2h / 축 (총 6h) 변위 진폭: 0.75mm |
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 기후 순서 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : 초기값의 ±5% 이하 (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% (5) 내전압 : 정상 |
건열 상온: 110℃ 더 낮은 기간: 16시간 |
|
춥다 온도: -40℃ 소요 시간: 2시간 |
||
| 습열 정상 상태 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : 초기값의 ≤ ±5% (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% (5) 내전압 : 정상 |
+40°C 및 93% RH, 56일 |
| 충전 및 방전 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : ≤ 초기값의 ±10% (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% |
시험 전압 : √2 x URVAC 50Hz 충전 및 방전: 0.5초/시간 10000주기 동안 반복 |
| 지구력 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : ≤ 초기값의 ±10% (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% |
1.25 x UR VAC 50Hz, 1시간에 한 번 0.1초 동안 1,000VAC로 증가, 상위 정격 온도에서 1,000시간 |
보관 조건
1 t 대기 중에 간신히 장기간 보관하면 단자의 납땜성이 저하될 수 있으므로 주의하십시오.
2 특히 고온 다습한 곳에 두지 말고 다음 조건을 준수해야 합니다(원래 포장 상태로 보관).
온도: 35 MAX 상대 습도: 60% MAX
3 보관 기간: 분실: 최대 12개월(포장 봉투의 라벨에 표시된 제조일로부터)
환경 요구 사항
1 RoHS 요구 사항 준수.
2 REACH 요구 사항 준수.
3 할로겐 없음(필요에 따라).
4 제3자에 의한 Rohs and Reach의 테스트 재현은 첨부 2를 참조하십시오.
품질 관리
제품 구조
포장
비닐 봉투는 최소 포장입니다. 수량은 100,200,300, 500,1000PCS입니다.
RoHS 라벨에는 제품 이름, 사양, 수량, 로트 번호, 제조 날짜 등이 포함됩니다.
하나의 내부 상자에는 N PCS 가방이 있습니다.
내부 상자 크기(L×W×H)=23×30×30cm RoHS 및 SVHC 표시
하나의 외부 상자에는 두 개의 내부 상자가 있습니다.
외부 상자 크기(L×W×H)=48×32.2×33cm RoHS 및 SVHC 표시
