제품 상세 정보:
|
| 특징: | 능동 및 수동 방염 능력이 우수합니다. | 정전 용량:: | 1.2uf |
|---|---|---|---|
| 정격 전압:: | 250-310V | 재료: | 금속화 폴리프로필렌 필름 |
| 애플리케이션: | 범용 | 키워드: | X2 안전 커패시터 |
| 강조하다: | 125VAC 축전기 1.2 UF,1.2 uf 축전기 125VAC |
||
큰 파도 전압 압박을 견디는 좋은 자가 치유 1.2uf 125K 125VAC X2 안전 축전기
X 커패시터 --- 금속화 폴리프로필렌 필름 커패시터;일반적으로 X 커패시터는 상대적으로 리플 전류 저항이 큰 폴리에스터 필름 커패시터로 주로 만들어집니다.이 유형의 커패시터는 부피가 크지만 순간적인 충방전을 위해 큰 전류를 허용하고 그에 따라 내부 저항이 작습니다.X 커패시터는 플라스틱 포장에 외부 사각형과 내부 고전압 OPP(금속화 폴리프로필렌 소재 권선 처리)를 채택합니다.OPP 소재는 전기적 성능이 더 좋을 뿐만 아니라 전원 공급 장치의 입력단과 병렬로 연결될 때 고주파 펄스의 영향을 효과적으로 줄일 수 있습니다.전원 효과.
X2 안전 Capacitor.pdf
X2 안전 커패시터의 특성
금속화 폴리프로필렌 필름을 사용한 무유도 구조.
우수한 내습성.
자기 치유.
난연성이 우수합니다.
과전압 충격에 견딜 수 있습니다.
X2 안전 커패시터 사용.
전자기 간섭을 억제합니다.
라인을 점퍼합니다.
회로에서 직렬로 연결된 전류계, LED 드라이버, 컨트롤러 등의 저항-정전 용량 감소에 적합합니다.

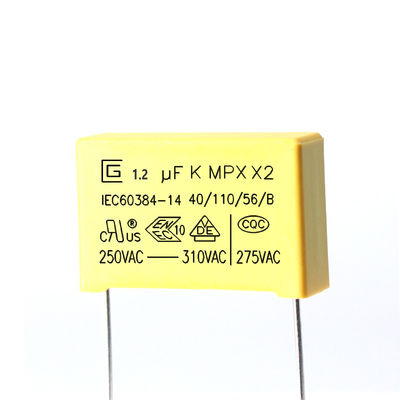

마킹
1. CIGU 로고:
2. 용량:(104K, 0.1μF)
3. 용량 공차:(K)±10%
4. 정격 전압: 250,275,300,305,310VAC 5. 제품 등급: X2
6. 제품 유형: MPX
7. 기후 범주: 40/110/56
8. 수동 가연성 등급:B
9. 중국 승인 마크: CQC
10. 독일 승인 마크:VDE
11. ENEC 승인 마크: ENEC
12. 미국 승인 마크:CUL
13. 승인 기준: IEC60384-14
아니요. | 주요 재료 | 사양 | 주목 |
1 | 금속화 폴리프로필렌 필름 | MPPZAH 또는 MPPA(5~12μm) | --- |
2 | Zn,Sn 라인 | Zn 또는 Zn 및 Sn 합금 | --- |
삼 | 단말기 | Cu(동선) (Φ0.55 또는 0.75mm) | ±0.05mm |
4 | 봉인된 재료 | 에폭시 수지 | UL94-V0 |
5 | 플라스틱 케이스 | PBT | UL94-V0 |
특징
1.이것은 100Vac-240Vac 메인, 즉 용량 분배기(예: 에너지 미터, LED 드라이버 등)와 직렬로 연결된 애플리케이션을 위해 특별히 설계되었습니다.
2. 금속화 폴리프로필렌 필름
3. 서지 전압 스트레스를 견디는 우수한 자기 치유 특성
4. 커패시턴스의 긴 안정성
5.습한 환경에서 우수한 특성
6. 우수한 능동 및 수동 방염 능력
제품의 구성 및 주요 재료
사양(IEC 60384-14)
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 정전 용량 | 지정된 공차 이내 | 1KHz, 1Vrms 최대25℃에서 |
| 소산 계수 | 0.001(0.1%) 최대 | 1KHz, 1Vrms 최대25℃에서 |
| 내전압 | 이상이 없을 것 | 단자 간 4.3UR(Vdc) 60초 테스트. |
| 단자와 외함 사이 UR×200％+1500Vac, 60sec. | ||
| 절연 저항 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60초 / 25℃ |
| 종단의 견고성 | 단선 및 커패시터 손상 없음 | 단자부력 인장강도 : 1.0 Kg |
단자부력 굽힘강도 : 0.5 Kg | ||
| 납땜 열에 대한 내성 | (1) 외관 : 눈에 보이는 손상이 없을 것 | 솔더 온도: 260±5℃ |
| 납땜성 | 표면 주석 도금의 95% | 솔더 온도: 260±5℃ |
| 급격한 온도 변화 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. | 하위 범주 온도: -40℃ |
| 진동 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. | 주파수 범위: 10~55Hz |
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 기후 순서 | (1) 외관 : 눈에 보이는 손상이 없을 것 | 건열 |
춥다 | ||
| 습열 정상 상태 | (1) 외관 : 눈에 보이는 손상이 없을 것 | +40°C 및 93% RH, 56일 |
| 충전 및 방전 | (1) 외관 : 눈에 보이는 손상이 없을 것 | 시험 전압 : √2 x URVAC 50Hz |
| 지구력 | (1) 외관 : 눈에 보이는 손상이 없을 것 | 1.25 x UR VAC 50Hz, 1시간에 한 번 |
보관 조건
1 t 대기 중에 간신히 장기간 보관하면 단자의 납땜성이 저하될 수 있으므로 주의하십시오.
2 특히 고온 다습한 곳에 두지 말고 다음 조건을 준수해야 합니다(원래 포장 상태로 보관).
온도: 35 MAX 상대 습도: 60% MAX
3 보관 기간: 분실: 최대 12개월(포장 봉투의 라벨에 표시된 제조일로부터)
환경 요구 사항
1 RoHS 요구 사항 준수.
2 REACH 요구 사항 준수.
3 할로겐 없음(필요에 따라).
4 제3자에 의한 Rohs and Reach의 테스트 재현은 첨부 2를 참조하십시오.
품질 관리
제품 구조
참조 표준
GB-T2693-2001(IDT IEC 60384-1-2008)전자 장비용 고정 커패시터 -1부: 일반 사양
GB-T14472-1988 전자 장비용 고정 커패시터 – 부품 16: 부분 사양: 고정 금속화 폴리프로필렌 필름 DC 커패시터
IEC-60384-14-2005 전자 장비용 고정 커패시터 – 파트 16: 섹션 사양: 고정 금속화 폴리프로필렌 필름 DC 커패시터
GB-T 2828.1-2003 속성별 검사를 위한 샘플링 절차 - 파트 1: 로트별 검사를 위한 AQL(Acceptance Quality Limit)로 인덱싱된 샘플링 체계(ISO 2859-1:1999, IDT)
