제품 상세 정보:
|
| 특징: | 좋은 자기 치유 속성 | 정전 용량:: | 1.2uf |
|---|---|---|---|
| 정격 전압:: | 250-310V | 재료: | 금속화 폴리프로필렌 필름 |
| 애플리케이션: | 범용 | 키워드: | X2 안전 커패시터 |
| 강조하다: | 1.5 uf 축전기,155k 축전기 1.5 UF,축전기 155k |
||

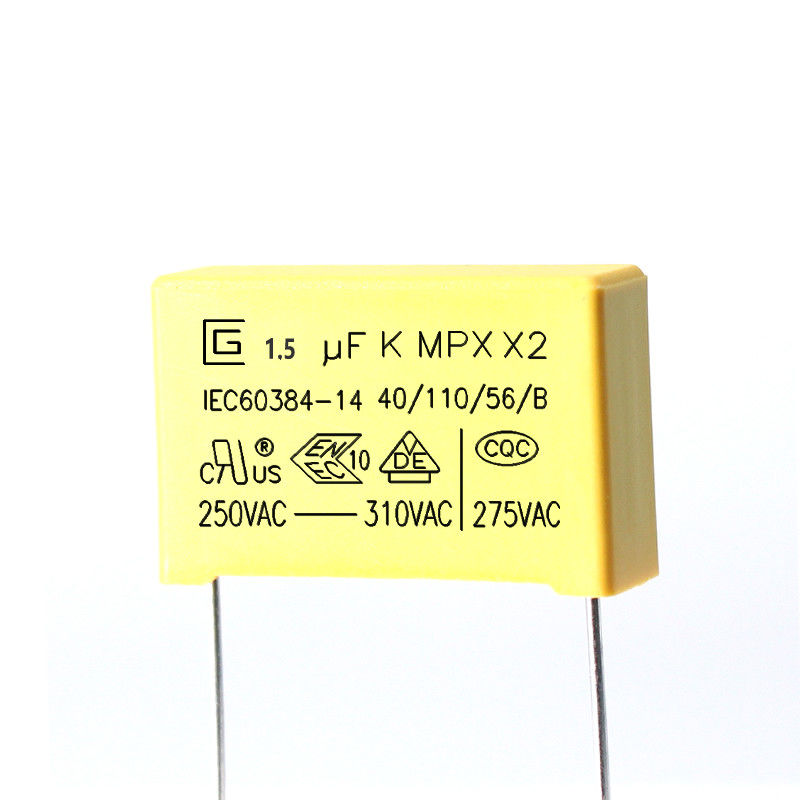

금속화 폴리프로필렌 필름 1.5uf 155K 125VAC X2 안전 커패시터 우수한 자가 치유 특성
안전 X2 커패시터는 일종의 안전 커패시터입니다.안전 커패시터는 그러한 경우에 사용됩니다. 즉, 커패시터가 고장난 후에도 감전을 일으키지 않으며 개인의 안전을 위협하지 않습니다.
1. X2 안전 커패시터의 주요 구조.
주석 도금 구리 클래드 스틸 와이어, 플라스틱 쉘 및 난연성 에폭시 수지 패키지를 사용하여 금속 화 폴리 프로필렌 필름 비유도 구조 권선으로 만들어졌습니다.
폴리프로필렌 필름이 유전체로 사용되고 표면의 아연-알루미늄 금속층이 전극으로 진공 증착됩니다.와인딩 및 기타 공정으로 제조됩니다.외부는 (PBT) 난연성 플라스틱 쉘로 포장되고 에폭시 수지로 포팅됩니다.외관 디자인이 콤팩트하고 고밀도 행사 설치에 적합합니다.
X2 안전 Capacitor.pdf
X2 안전 커패시터의 특성
금속화 폴리프로필렌 필름을 사용한 무유도 구조.
우수한 내습성.
자기 치유.
난연성이 우수합니다.
과전압 충격에 견딜 수 있습니다.
X2 안전 커패시터 사용.
전자기 간섭을 억제합니다.
라인을 점퍼합니다.
회로에서 직렬로 연결된 전류계, LED 드라이버, 컨트롤러 등의 저항-정전 용량 감소에 적합합니다.
마킹
1. CIGU 로고:
2. 용량:(104K, 0.1μF)
3. 용량 공차:(K)±10%
4. 정격 전압: 250,275,300,305,310VAC 5. 제품 등급: X2
6. 제품 유형: MPX
7. 기후 범주: 40/110/56
8. 수동 가연성 등급:B
9. 중국 승인 마크: CQC
10. 독일 승인 마크:VDE
11. ENEC 승인 마크: ENEC
12. 미국 승인 마크:CUL
13. 승인 기준: IEC60384-14
|
아니요. |
주요 재료 |
사양 |
주목 |
|
1 |
금속화 폴리프로필렌 필름 |
MPPZAH 또는 MPPA(5~12μm) |
--- |
|
2 |
Zn,Sn 라인 |
Zn 또는 Zn 및 Sn 합금 |
--- |
|
삼 |
단말기 |
Cu(동선) (Φ0.55 또는 0.75mm) |
±0.05mm |
|
4 |
봉인된 재료 |
에폭시 수지 |
UL94-V0 |
|
5 |
플라스틱 케이스 |
PBT |
UL94-V0 |
특징
1.이것은 100Vac-240Vac 메인, 즉 용량 분배기(예: 에너지 미터, LED 드라이버 등)와 직렬로 연결된 애플리케이션을 위해 특별히 설계되었습니다.
2. 금속화 폴리프로필렌 필름
3. 서지 전압 스트레스를 견디는 우수한 자기 치유 특성
4. 커패시턴스의 긴 안정성
5.습한 환경에서 우수한 특성
6. 우수한 능동 및 수동 방염 능력
제품의 구성 및 주요 재료
사양(IEC 60384-14)
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 정전 용량 | 지정된 공차 이내 | 1KHz, 1Vrms 최대25℃에서 |
| 소산 계수 | 0.001(0.1%) 최대 | 1KHz, 1Vrms 최대25℃에서 |
| 내전압 | 이상이 없을 것 | 단자 간 4.3UR(Vdc) 60초 테스트. |
| 단자와 외함 사이 UR×200％+1500Vac, 60sec. | ||
| 절연 저항 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60초 / 25℃ |
| 종단의 견고성 | 단선 및 커패시터 손상 없음 |
단자부력 인장강도 : 1.0 Kg |
|
단자부력 굽힘강도 : 0.5 Kg |
||
| 납땜 열에 대한 내성 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
솔더 온도: 260±5℃ |
| 납땜성 | 표면 주석 도금의 95% |
솔더 온도: 260±5℃ |
| 급격한 온도 변화 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
하위 범주 온도: -40℃ |
| 진동 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
주파수 범위: 10~55Hz |
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 기후 순서 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
건열 |
|
춥다 |
||
| 습열 정상 상태 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
+40°C 및 93% RH, 56일 |
| 충전 및 방전 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
시험 전압 : √2 x URVAC 50Hz |
| 지구력 |
(1) 외관 : 눈에 보이는 손상이 없을 것 |
1.25 x UR VAC 50Hz, 1시간에 한 번 |
보관 조건
1 t 대기 중에 간신히 장기간 보관하면 단자의 납땜성이 저하될 수 있으므로 주의하십시오.
2 특히 고온 다습한 곳에 두지 말고 다음 조건을 준수해야 합니다(원래 포장 상태로 보관).
온도: 35 MAX 상대 습도: 60% MAX
3 보관 기간: 분실: 최대 12개월(포장 봉투의 라벨에 표시된 제조일로부터)
환경 요구 사항
1 RoHS 요구 사항 준수.
2 REACH 요구 사항 준수.
3 할로겐 없음(필요에 따라).
4 제3자에 의한 Rohs and Reach의 테스트 재현은 첨부 2를 참조하십시오.
품질 관리
제품 구조
참조 표준
GB-T2693-2001(IDT IEC 60384-1-2008)전자 장비용 고정 커패시터 -1부: 일반 사양
GB-T14472-1988 전자 장비용 고정 커패시터 – 부품 16: 부분 사양: 고정 금속화 폴리프로필렌 필름 DC 커패시터
IEC-60384-14-2005 전자 장비용 고정 커패시터 – 파트 16: 섹션 사양: 고정 금속화 폴리프로필렌 필름 DC 커패시터
GB-T 2828.1-2003 속성별 검사를 위한 샘플링 절차 - 파트 1: 로트별 검사를 위한 AQL(Acceptance Quality Limit)로 인덱싱된 샘플링 체계(ISO 2859-1:1999, IDT)
포장
비닐 봉투는 최소 포장입니다. 수량은 100,200,300, 500,1000PCS입니다.
RoHS 라벨에는 제품 이름, 사양, 수량, 로트 번호, 제조 날짜 등이 포함됩니다.
하나의 내부 상자에는 N PCS 가방이 있습니다.
내부 상자 크기(L×W×H)=23×30×30cm RoHS 및 SVHC 표시
하나의 외부 상자에는 두 개의 내부 상자가 있습니다.
외부 상자 크기(L×W×H)=48×32.2×33cm RoHS 및 SVHC 표시
