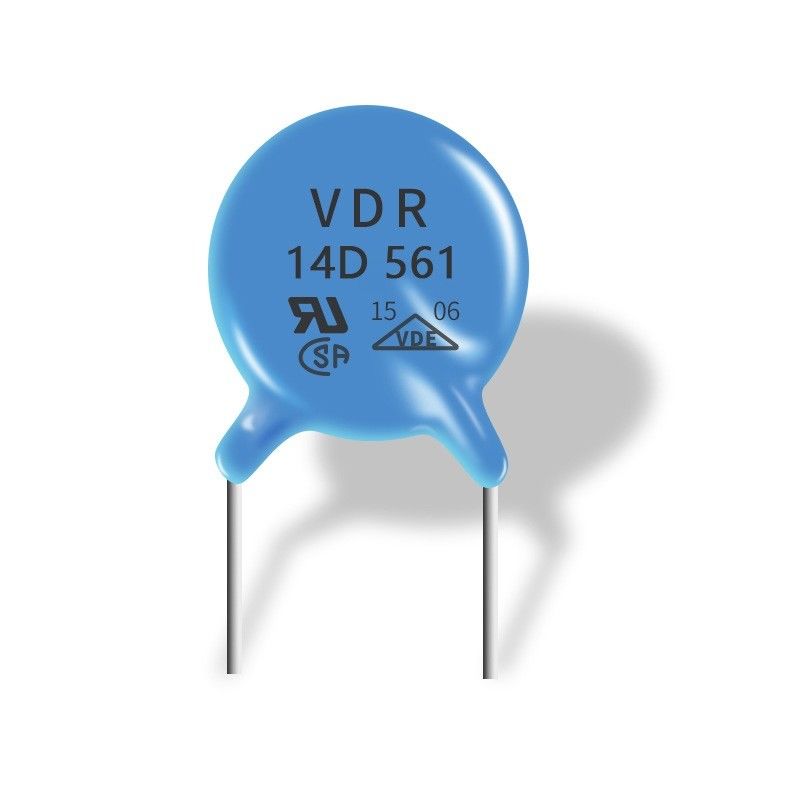

전자 부품을 위한 산업적 산화 아연 바리스터, 14D561k 바리스터

빨리 일시적 초과 전압에 응답하는 어떤 환류 소자 14D 561k 금속 산화 배리스터


전기 특성

바리스터는 정상 작동 동안 비전도성인 채로 남아 있습니다. 분로 모드 기기로서, 바리스터는 그들을 가로지르는 전압이 그들의 클램핑 전압아래에 잘 남아 있을 때 종종 라인 전압 상승을 억누르는데 사용됩니다. 바리스터는 2가지 이유로 실패할 수 있습니다.

치명적 오류가 천둥 번개와 같은 행사에 의해 초래된 매우 큰 상승을 제한하기 위해 실패한 시도로 인해 발생했으며, 그 곳에서 포함된 에너지는 바리스터가 취급할 수 있는 것보다 더 높은 많은 자릿수입니다. 영향으로부터의 차후 전류는 녹거나, 타거나 심지어 바리스터를 기화시킬 수 있습니다. (보통 줄로 측정된) 순간 펄스에서 에너지가 너무 높을 (절대 최대 정격의 제작 몫이 즉 의미 심장하게 초과하 ) 때 열 응력 하에 지배적 현재 경로의 실패로 이어지면서, 이 열폭주는 개별적 결정입계 이 더 정션에 균일성의 부족에 기인합니다. 치명적 오류에 대한 잠재성은 평행하게 특별히 선별적 모프스를 과대 평가하거나 사용함으로써 감소될 수 있습니다.

더 상승이 발생한 것처럼 누적성 열화는 발생합니다. 역사적이을 위해 많은 모프스가 가지고 있고 논하는 것은 오지정, 또한 능력을 감소시키는 빈번한 폭등을 허락합니다. 이 경우에, 바리스터는 명백하게 손상되지 않고, 외부적으로 (어떤 치명적 오류)를 작용하는 것 같아 보이지 않지만, 그러나 그것은 더 이상 보호를 제공하지 않습니다. 결국, 에너지 방출이 옥사이드를 통한 전도성 경로를 만든 것처럼 그것은 단락 회로에 들어갑니다.

바리스터의 수명에 영향을 미치는 주요 인자는 그것의 에너지 (줄) 평가입니다. 에너지 수준을 높이는 것 그것이 조여진 작은 펄스로부터 누적된 에너지 합계와 더불어 지수적으로 수용할 수 있는 순간 펄스의 수 (한정된 최대 크기)를 증가시킵니다. 이러한 펄스가 발생할 때, 그것이 각각 이벤트 동안 제공하는 클램핑 전압은 감소하고 바리스터가 기능상으로 그것의 클램핑 전압이 10%까지 변할 때 떨어뜨려지는 것으로 일반적으로 고려합니다. 업체의 평균 수명 차트는 전류, 심각성을 포함하고 총 에너지를 기반으로 하는 고장 예측을 위한 과도 현상의 수가 부분의 삶 위에서 흩어졌습니다.

가전제품에, 특히 서지 안전장치들, 사용된 MOV 바리스터는 그들이 결국 실패할 것이 충분히 작습니다. 전력 전송과 같은 다른 적용이 장수를 설계되는 다중 환경 설정에서 다른 구조의 비디오디스크 레코더를 사용합니다.

상술 :



부품번호	VAC(V)	Vdc(V)	V1mA(V)	IP(A)	VC(V)	I(A)표준	I(A) 높은 해일	(J)표준	(J) 높은 해일	평가된 전원(W)	C@1KHz(pf)
10D180K(J)	11	14	18(15-21.6)	5	36	500	1000	2.1	3.0	0.05	5600
10D220K(J)	14	18	22(19.5-26)	5	43	500	1000	2.5	5.0	0.05	4500
10D270K(J)	17	22	27(14-31)	5	53	500	1000	3.0	6.0	0.05	3700
10D330K(J)	20	26	33(29.5-36.5)	5	65	500	1000	4.0	7.0	0.05	3000
10D390K(J)	25	31	39(35-43)	5	77	500	1000	4.6	9.0	0.05	2400
10D470K(J)	30	38	47(42-52)	5	93	500	1000	5.5	11	0.05	2100
10D560K(J)	35	45	56(50-62)	5	110	500	1000	7.0	13	0.05	1800
10D680K(J)	40	56	68(61-75)	5	135	500	1000	8.2	15	0.05	1500
10D820K(J)	50	65	82(74-90)	25	135	2500	3500	12	17	0.4	1200
10D101K(J)	60	85	100(90-110)	25	165	2500	3500	15	18	0.4	1000
10D121K(J)	75	100	120(108-132)	25	200	2500	3500	18	21	0.4	830
10D151K(J)	95	125	150(135-165)	25	250	2500	3500	22	25	0.4	670
10D181K(J)	115	150	180(162-198)	25	300	2500	3500	27	30	0.4	560
10D201K(J)	130	170	200(180-220)	25	340	2500	3500	30	35	0.4	500
10D221K(J)	140	180	220(198-242)	25	360	2500	3500	32	39	0.4	450
10D241K(J)	150	200	240(216-264)	25	395	2500	3500	35	42	0.4	420
10D271K(J)	175	225	270(243-297)	25	455	2500	3500	37	49	0.4	370
10D301K(J)	190	250	300(270-330)	25	500	2500	3500	40	54	0.4	330
10D331K(J)	210	275	330(297-363)	25	550	2500	3500	43	58	0.4	300
10D361K(J)	230	300	360(324-396)	25	595	2500	3500	47	65	0.4	280
10D391K(J)	250	320	390(351-429)	25	650	2500	3500	60	70	0.4	260
10D431K(J)	275	350	430(387-473)	25	710	2500	3500	65	80	0.4	230
10D471K(J)	300	385	470(423-517)	25	775	2500	3500	67	85	0.4	210
10D511K(J)	320	415	510(459-561)	25	845	2500	3500	69	90	0.4	200
10D561K(J)	350	460	560(504-616)	25	925	2500	3500	70	92	0.4	180
10D621K(J)	385	505	620(558-682)	25	1025	2500	3500	72	95	0.4	160
10D681K(J)	420	560	680(612-748)	25	1120	2500	3500	75	98	0.4	150
10D751K(J)	460	615	750(675-825)	25	1240	2500	3500	77	100	0.4	130
10D781K(J)	485	640	780(702-858)	25	1290	2500	3500	80	105	0.4	130
10D821K(J)	510	670	820(738-902)	25	1355	2500	3500	85	110	0.4	120
10D911K(J)	550	745	910(819-1001)	25	1500	2500	3500	93	130	0.4	110
10D102K(J)	625	825	1000(900-1100)	25	1650	2500	3500	102	140	0.4	100
10D112K(J)	680	895	1100(990-1210)	25	1815	2500	3500	115	155	0.4	90
