제품 상세 정보:
|
| 특징: | 높은 피이크 전류 내성 역량 | 기술: | 금속 산화물 |
|---|---|---|---|
| 타입: | 금속 산화물 배리스터 | 작동 온도: | -40C ~ +125C |
| 재료: | 산화 아연 | 온도 계수: | 0~-0.05%/C |
| 강조하다: | 5D 산화 아연 바리스터,511k 산화 아연 바리스터,빠른 응답 산화 아연 바리스터 |
||

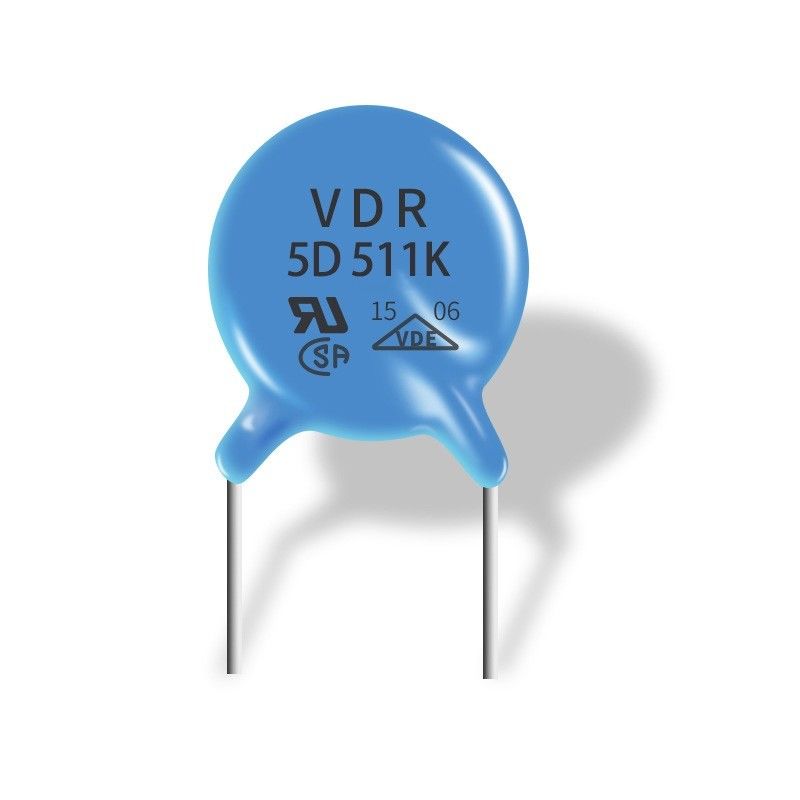

OEM 빠른 응답 5D 511k 금속 산화 배리스터 최고 지점 경향 내성 능력
바리스터의 가장 공통 근대 유형은 금속 산화 배리스터 (MOV) 입니다. 매트릭스 형태로 창연, 코발트, 산화 망간류의 소량과 같은 다른 산화 금속류의 산화 아연의 입자를 포함하는 이런 유형의 세라믹 블록이 장치의 전극을 형성하기 위해 2 금속판류 사이에 끼어있습니다. 각각 다이와 인접 소자 사이의 한계는 다이오드 접합을 형성하며, 그것이 단지 원 디렉션에 흐르도록 현재여서 인정합니다. 무작위로 지향성 곡물의 누적은 전기적으로 연속된 다이오드쌍의 네트워크, 많은 다른 쌍과 평행한 각각에 상당합니다.
작은 전압이 전극의 전체에 걸쳐서 적용될 때, 다이오드 접합을 통한 단지 역누출은 작은 전류가 흘러나오게 합니다. 적용될 때, 다이오드 접합은 큰 흐름이 흘러나오게 하면서, 큰 전압이 열이온 방출과 전자 터널링의 조합으로 인해 고장납니다. 이 거동에 의한 결과가 비선형 전류 전압 특성이며, 그 곳에서 모프스는 저전압에 있는 고저항체와 고전압에 있는 저저항을 가지고 있습니다.
전기 특성
바리스터는 정상 작동 동안 비전도성인 채로 남아 있습니다. 분로 모드 기기로서, 바리스터는 그들을 가로지르는 전압이 그들의 클램핑 전압아래에 잘 남아 있을 때 종종 라인 전압 상승을 억누르는데 사용됩니다. 바리스터는 2가지 이유로 실패할 수 있습니다.
치명적 오류가 천둥 번개와 같은 행사에 의해 초래된 매우 큰 상승을 제한하기 위해 실패한 시도로 인해 발생했으며, 그 곳에서 포함된 에너지는 바리스터가 취급할 수 있는 것보다 더 높은 많은 자릿수입니다. 영향으로부터의 차후 전류는 녹거나, 타거나 심지어 바리스터를 기화시킬 수 있습니다. (보통 줄로 측정된) 순간 펄스에서 에너지가 너무 높을 (절대 최대 정격의 제작 몫이 즉 의미 심장하게 초과하 ) 때 열 응력 하에 지배적 현재 경로의 실패로 이어지면서, 이 열폭주는 개별적 결정입계 이 더 정션에 균일성의 부족에 기인합니다. 치명적 오류에 대한 잠재성은 평행하게 특별히 선별적 모프스를 과대 평가하거나 사용함으로써 감소될 수 있습니다.
더 상승이 발생한 것처럼 누적성 열화는 발생합니다. 역사적이을 위해 많은 모프스가 가지고 있고 논하는 것은 오지정, 또한 능력을 감소시키는 빈번한 폭등을 허락합니다. 이 경우에, 바리스터는 명백하게 손상되지 않고, 외부적으로 (어떤 치명적 오류)를 작용하는 것 같아 보이지 않지만, 그러나 그것은 더 이상 보호를 제공하지 않습니다. 결국, 에너지 방출이 옥사이드를 통한 전도성 경로를 만든 것처럼 그것은 단락 회로에 들어갑니다.
바리스터의 수명에 영향을 미치는 주요 인자는 그것의 에너지 (줄) 평가입니다. 에너지 수준을 높이는 것 그것이 조여진 작은 펄스로부터 누적된 에너지 합계와 더불어 지수적으로 수용할 수 있는 순간 펄스의 수 (한정된 최대 크기)를 증가시킵니다. 이러한 펄스가 발생할 때, 그것이 각각 이벤트 동안 제공하는 클램핑 전압은 감소하고 바리스터가 기능상으로 그것의 클램핑 전압이 10%까지 변할 때 떨어뜨려지는 것으로 일반적으로 고려합니다. 업체의 평균 수명 차트는 전류, 심각성을 포함하고 총 에너지를 기반으로 하는 고장 예측을 위한 과도 현상의 수가 부분의 삶 위에서 흩어졌습니다.
가전제품에, 특히 서지 안전장치들, 사용된 MOV 바리스터는 그들이 결국 실패할 것이 충분히 작습니다. 전력 전송과 같은 다른 적용이 장수를 설계되는 다중 환경 설정에서 다른 구조의 비디오디스크 레코더를 사용합니다.
바리스터의 특성
(1) 장점 : 전압 범위는 여러 볼트에서부터 수 천의 볼트까지, 베리 와이드이고, 과전류가 열부터 수 천의 암페어 까지일 수 있고, 응답 속도가 빨리 있고, 어떤 극성, 어떤 환류 소자가 없으며,와 피이크 전류 내성 용량이 큽니다. 낮은 가격.
(2) 단점 : 클램핑 전압은 상대적으로 높으며, 그것이 일반적으로 2 내지 3 번 작업 전압에 도달할 수 있습니다. 또한, 압력
바리스터의 누설 전류는 상승 영향의 수의 증가에 따라 증가합니다. 응답 시간은 더 오랫동안 있고 기생 용량이 더 크게 있습니다.
(3) 적용 가능한 이유 : DC 전력 전선, 저주파는 교류 전력선을 위해 전선의 신호를 보내거나, 가스 방전관과 직렬로 사용했습니다.
애플리케이션
트랜지스터, 다이오드, IC, 사이리스터 또는 트라이액 반도체 보호
가전제품에서 낙뢰 보호
산업용 전자장비에서 낙뢰 보호
전자적 가전 제품류, 가스와 석유 가전에서 낙뢰 보호
중계기와 전자기 밸브 상승 흡수
우리의 서비스
1. 선 판매 선택 부분 가이드
2. 우리의 홍콩과 센즈헨 물류거점을 통한 단시간형 물류 서비스
3. 판매 문제 총격 서비스 뒤에
4. 모든 제품을 위한 테스트중이고 측정 서비스는 팔렸습니다
5. 고객들 필요를 기반으로 하는 관련부를 위한 해결책
제품 개관
| 부품번호 | 방사 관통 구멍 금속 산화 배리스터 |
| 제조사 패키지 / 규모 | 아래와 같이 데이터 시트를 확인하세요 |
| 포장 | 가방에서 벌크 패킹 |
| 애플리케이션 | 산업적인 의학적인 소비자 |
| 스톡 상태 | 준비된 주식의 대량 |
| 품질 보증 | ISO9001 :2008년 365 일 |
상술 :
| 부품번호 | VAC(V) | Vdc(V) | V1mA(V) | IP(A) | VC(V) | I(A)표준 | I(A) 높은 해일 | (J)표준 | (J) 높은 해일 | 평가된 전원(W) | C@1KHz(pf) |
| 10D180K(J) | 11 | 14 | 18(15-21.6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K(J) | 14 | 18 | 22(19.5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K(J) | 17 | 22 | 27(14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K(J) | 20 | 26 | 33(29.5-36.5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K(J) | 25 | 31 | 39(35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K(J) | 30 | 38 | 47(42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0.05 | 2100 |
| 10D560K(J) | 35 | 45 | 56(50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0.05 | 1800 |
| 10D680K(J) | 40 | 56 | 68(61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0.05 | 1500 |
| 10D820K(J) | 50 | 65 | 82(74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0.4 | 1200 |
| 10D101K(J) | 60 | 85 | 100(90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0.4 | 1000 |
| 10D121K(J) | 75 | 100 | 120(108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0.4 | 830 |
| 10D151K(J) | 95 | 125 | 150(135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0.4 | 670 |
| 10D181K(J) | 115 | 150 | 180(162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0.4 | 560 |
| 10D201K(J) | 130 | 170 | 200(180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0.4 | 500 |
| 10D221K(J) | 140 | 180 | 220(198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0.4 | 450 |
| 10D241K(J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0.4 | 420 |
| 10D271K(J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0.4 | 370 |
| 10D301K(J) | 190 | 250 | 300(270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0.4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0.4 | 300 |
| 10D361K(J) | 230 | 300 | 360(324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0.4 | 280 |
| 10D391K(J) | 250 | 320 | 390(351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0.4 | 260 |
| 10D431K(J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0.4 | 230 |
| 10D471K(J) | 300 | 385 | 470(423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0.4 | 210 |
| 10D511K(J) | 320 | 415 | 510(459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0.4 | 200 |
| 10D561K(J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0.4 | 180 |
| 10D621K(J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0.4 | 160 |
| 10D681K(J) | 420 | 560 | 680(612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0.4 | 150 |
| 10D751K(J) | 460 | 615 | 750(675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0.4 | 130 |
| 10D781K(J) | 485 | 640 | 780(702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0.4 | 130 |
| 10D821K(J) | 510 | 670 | 820(738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0.4 | 120 |
| 10D911K(J) | 550 | 745 | 910(819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0.4 | 110 |
| 10D102K(J) | 625 | 825 | 1000(900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0.4 | 100 |
| 10D112K(J) | 680 | 895 | 1100(990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0.4 | 90 |
