제품 상세 정보:
|
| 페처스: | 우수한 난연성 | 전기 용량: | 1.0uf |
|---|---|---|---|
| 정격 전압: | 250-310V | 작동 온도: | -40℃～+110℃ |
| 애플리케이션: | 가전제품, 전원, 전류계 | 이용 가능한 매체: | 데이터 시트, 사진 |
| 강조하다: | 본인 치료 X2 안전성 축전기,P22.5MM X2 안전성 축전기,1.0Uf 금속으로 경화된 폴리프로필렌 필름 콘덴서 |
||
장수 만기 1.0uf 105K 275VAC X2 안전 축전기 우수한 방연제 재산
X2 안전 Capacitor.pdf
X 커패시터 ---- 금속화 폴리프로필렌 필름 커패시터;일반적으로 X 커패시터는 상대적으로 리플 전류 저항이 큰 폴리에스터 필름 커패시터를 주로 사용합니다.이러한 종류의 커패시터는 크기가 크지만 순간적인 충방전 전류가 크고 그에 따라 내부 저항이 작습니다.x 커패시터는 외부가 사각형이고 내부가 둥근 고전압 OPP(금속화 폴리프로필렌 소재 권선 가공) 플라스틱 포장을 채택했습니다.opp 재료는 전기적 성능이 더 좋을 뿐만 아니라 전원 공급 장치 입력과 병렬로 연결될 때 고주파 펄스의 영향을 효과적으로 줄일 수 있습니다.전원 공급 장치의 영향.

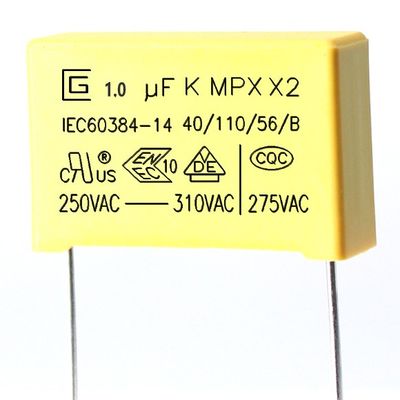

마킹
1. CIGU 로고:
2. 용량:(104K, 0.1μF)
3. 용량 공차:(K)±10%
4. 정격 전압: 250,275,300,305,310VAC 5. 제품 등급: X2
6. 제품 유형: MPX
7. 기후 범주: 40/110/56
8. 수동 가연성 등급: B
9. 중국 승인 마크: CQC
10. 독일 승인 마크: VDE
11. ENEC 승인 마크: ENEC
12. 미국 승인 마크: CUL
13. 승인 기준: IEC60384-14
제품소개
MPX는 금속화 폴리프로필렌 필름 유전체, 무유도 구조, 주석 도금 구리 와이어 리드 및 난연성 에폭시 수지 코팅으로 감겨 있습니다.UL 94-V0에 따른 자가치유 및 난연성이 우수합니다.
응용 프로그램을 입력하십시오.
제품은 간섭 억제기 및 교차선 커패시터 애플리케이션에 널리 사용됩니다. 커패시터 고장이 감전의 위험을 초래하지 않는 상황에서 사용하기에 적합합니다.
특징
1 무유도 공사
2 높은 내습성
3자가 치유 속성
4 난연형(UL 94V-0 준수)
5 아주 작은 손실
6 우수한 주파수 및 온도 특성
7 높은 절연 저항
사양(IEC 60384-14)
|
연면 거리 및 전기적 간극 |
|
전압 범위 | 연면 거리 | 전기적 간극 |
|
250VAC< UR≤440VAC |
＞4.0mm | ＞3.0mm | ||
|
130VAC< UR≤250VAC |
＞3.0mm | ＞2.5mm |
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 정전 용량 | 지정된 공차 이내 | 1KHz, 1Vrms 최대25℃에서 |
| 소산 계수 | 0.001(0.1%) 최대 | 1KHz, 1Vrms 최대25℃에서 |
| 내전압 | 이상이 없을 것 | 단자 간 4.3UR(Vdc) 60초 테스트. |
| 단자와 외함 사이 UR×200％+1500Vac, 60sec. | ||
| 절연 저항 | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60초 / 25℃ |
| 종단의 견고성 | 단선 및 커패시터 손상 없음 |
단자부력 인장강도 : 1.0 Kg 유지시간 : 10 ± 1초 |
|
단자부력 굽힘강도 : 0.5 Kg 굽힘 시간 : 4 x 90 ﾟ |
||
| 납땜 열에 대한 내성 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : 초기값의 ±5% 이하 |
솔더 온도: 260±5℃ 납땜 시간: 5±0.5초 |
| 납땜성 | 표면 주석 도금의 95% |
솔더 온도: 260±5℃ 납땜 시간: 2±0.5초 |
| 급격한 온도 변화 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
하위 범주 온도: -40℃ 상위 카테고리 온도: 110℃ 사이클 수: 5 기간 t1 = 30분 |
| 진동 | 축전기는 육안으로 검사해야 하며 눈에 보이는 손상이 없어야 합니다. |
주파수 범위: 10~55Hz 코스: X,Y,Z(축) 2h / 축 (총 6h) 변위 진폭: 0.75mm |
| 테스트 항목 | 성능 요건 | 테스트 조건 |
| 기후 순서 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : 초기값의 ±5% 이하 (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% (5) 내전압 : 정상 |
건열 상온: 110℃ 더 낮은 기간: 16시간 |
|
추운 온도: -40℃ 소요 시간: 2시간 |
||
| 습열 정상 상태 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : 초기값의 ≤ ±5% (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% (5) 내전압 : 정상 |
+40°C 및 93% RH, 56일 |
| 충전 및 방전 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : ≤ 초기값의 ±10% (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% |
시험 전압 : √2 x URVAC 50Hz 충전 및 방전: 0.5초/시간 10000주기 동안 반복 |
| 지구력 |
(1) 외관 : 눈에 보이는 손상이 없을 것 (2) △C/C : ≤ 초기값의 ±10% (3) DF(tanδ) : ≤ 0.008 증가된 값 (4) IR : 적용한도의 ≥ 50% |
1.25 x UR VAC 50Hz, 1시간에 한 번 0.1초 동안 1,000VAC로 증가, 상위 정격 온도에서 1,000시간 |
보관 조건
1 t 대기 중에 간신히 장기간 보관하면 단자의 납땜성이 저하될 수 있으므로 주의하십시오.
2 특히 고온 다습한 곳에 두지 말고 다음 조건을 준수해야 합니다(원래 포장 상태로 보관).
온도: 35 MAX 상대 습도: 60% MAX
3 보관 기간: 분실: 최대 12개월(포장 봉투의 라벨에 표시된 제조일로부터)
|
안건 |
특성 요구 사항 |
시험방법 및 조건 |
||||||
|
기후 카테고리 |
40/110/56 |
|||||||
|
수동 가연성 등급 |
비 |
|||||||
|
작동 온도 |
-40~+110 |
|||||||
|
정전 용량 범위 |
0.0022μF~2.2μF |
|||||||
|
커패시턴스 공차 |
±10%(K), ±20%(M) |
1KHz, 1.0Vrms, 25 |
||||||
|
정격 전압 |
250V AC/275V AC/300V AC/305V AC/310V AC |
|||||||
|
소산 계수 |
1KHz<0.10% |
IR≥6000s |
||||||
|
절연 저항 |
C≤0.33μF |
C>0.33μF |
UR>100V, 100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
단자 간 내전압 |
영구 고장 또는 플래시오버 없음 |
4.3UR(dc) 60초 25차단 전류 10mA |
||||||
|
단자와 케이스 간 내전압 |
영구 고장 또는 플래시오버 없음 |
2UR+1500V(ac) 60초 25 ≥2000V(ac) 25 |
||||||
|
MAX.펄스 상승 시간(dv/dt) |
리드 간격 |
|||||||
|
7.5mm 600V/μs |
10mm |
15mm |
22.5mm |
27.5mm |
37.5mm 100V/μs |
|||
환경 요구 사항
1 RoHS 요구 사항 준수.
2 REACH 요구 사항 준수.
3 할로겐 없음(필요에 따라).
4 제3자에 의한 Rohs and Reach의 테스트 재현은 첨부 2를 참조하십시오.
품질 관리
제품 구조
