제품 상세 정보:
|
| 애플리케이션: | 자동차, 의학, BBQ, 가전 제품류 Etc. | 이론: | 저항 센서 |
|---|---|---|---|
| 온도 범위: | -50C ~ +300C | 특화하세요: | 샘플 서비스를 제공하세요 |
| 샘플: | 이용 가능합니다 | 케이블 / 전선: | PVC, 실리콘, FEP, 다른 섬유 유리 절연 |
| 패키지 형태: | 관통 홀 | 저항 허용한도 :: | ± 0,5% ± 1% ± 2% ± 3% ± 5% |
| 강조하다: | 방수 NTC 온도 센서,CQC NTC 온도 센서,NTC 서미스터 센서 |
||

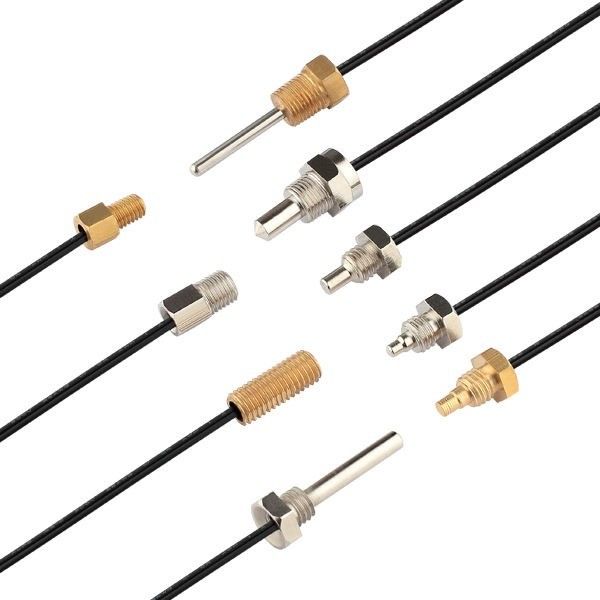

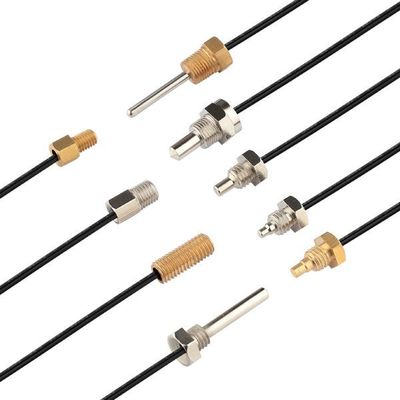

방수 NTC 온도 센서 이중층 밀봉 공정은 좋은 단열과 시린 가지고 있습니다
NTC 온도 센서의 작동 온도와 환경은 그것의 핵심 요소와 도선의 특정 이행에 의존합니다 :
다른 NTC 서미스터가 다음과 같은 다양한 작동 온도와 NTC 온도 센서에 사용합니다 :
칩 또는 MF52A,MF51E,MF55 : 온도 레지스트는 125C, 실제 온도 레지스트 등급 150C를 등급화합니다
MF58 : 온도 레지스트는 200C, 실제 온도 레지스트 등급 250C를 등급화합니다
MF51 : 온도 레지스트는 200C, 실제 온도 레지스트 등급 250C를 등급화합니다
특별한 MF51 : 온도 레지스트는 250C, 실제 온도 레지스트 등급 300C를 등급화합니다
월드레스스 칩 :온도 레지스트는 450C, 실제 온도 레지스트 등급 500C를 등급화합니다
운영 환경
고온, 높은 습도와 강부식성의 환경에서, 우리는 안경 실링된 유형 서미스터를 핵심 요소로 이용하기 위해 제안합니다.그리고 MF51 종류는 고습도 환경에서 최고 NTC 서미스터일 것입니다.
설계 고려 사항과 온도 센서의 절차 :
1. 고객의 설계에 따라서 모양을 선택하거나 요구조건을 모으고, 서미스터를 확인하세요.
2. 고객들의 요구조건에 따라 서미스터 소자와 다른 재료를 확인하세요
3. 적당한 resistance,B 가치와 허용한도를 선택하세요
4. 고객의 요구조건을 충족시키기 위해 적당한 방습과 절연 기술을 선택하세요
5. 기계충격저항을 위한 성능요건을 충족시키기 위해 적당한 캡슐화 구조체를 선택하세요
6. 고객의 특수한 요구 사항을 충족시키세요.
특징
증명된 안정성과 신뢰성,
비용 효율적이 솔루션
다양한 금속과 플라스틱 하우징과 배관은 특수 응용의 설계를 했습니다
좋은 센서 보호를 위한 다른 종류의 수지로 쏩니다
케이블의 특별한 종류 (2 코어 케이블 또는 PVC, 실리콘, 테플론 또는 키나르 단열재, 스크린과 케이블로 꼼짝 못하게 되 & 다르 ), 연결기와 다른 부착으로 이용 가능합니다
환경 조건으로부터의 좋은 보호를 제공합니다
증명된 높은 전압 세기와 동력학적 세기
저항력 / 온도, 특성의 넓은 범위
온도측정, 제어와 배상을 위해 설계됩니다
타입 | NTC(서미스터) 온도 센서 |
온도 범위 | -50C ~ +300C ;주문 제작됩니다 |
아큐르시 | 1%;5%;10% |
RT(25C) | 1K ;2K ;2.2k ;2.7k ;3K ;5K ;7K ;8K ;12K ;15K ;20K ;25K ;30K ;40K ;47K ;50K ;60K ;70K ;100K ;200K ;230K ;250K ;470K ;500K ;1000K ;주문 제작됩니다 |
비 가치 | 3274;3435;3470;3928;3950;3977;4100;4200;4400;주문 제작됩니다 |
프로브 소재 | 스테인레스 강 SS304 ; 알루미늄 ;구리 ;플라스틱 ;에폭시 ;글라스 |
설치 | 플랜지됩니다 ;서피스 ;실이 꿰입니다 ;플라스틱 ;일직선 ;영화 ;주문 제작됩니다 |
와이어 소재 | 열 수축 튜브 ;PVC는 지하철을 탑니다 ;글라스파이버 강관 ; 테프론 관 |
연결기 | 몰렉스 ;JST ;듀폰 ;CWB ;CJT ;Ｕ 타입 ;주문 제작됩니다 |
방수 | IP67 ;IP68 |
자동차 온도 센서의 장점과 특성
(최고 내성은 한계 ±0.02C일 수 있습니다) (수년간의 드리프 비율 ≤1‰)
신뢰성 시험
| 테스트 항목 | 시험 표준 | 검사 방법 | 성능요건 |
| 제로 부하 저항값 | IEC 60539-1 | 검사 안정 저항, 25C±0.005C에 샘플을 일정 온도 배스에 담급니다 | 저항 톨 ±1% |
| 비 가치 | IEC60539-1 | 일정온도에서 이머스 샘플은 25C,50C (또는 85C)에 목욕하고, 안정 저항을 시험하고, 비 값을 계산합니다 | 저항 톨 ±1% |
| 급락 | IEC60068-2-32 | 가을 높이 : 1.5±0.1m, 서피스 : 시멘트, 1 시간 | 어떤 명백한 손상, R25 △R/R≤±1% |
| 단열재 | IEC60539-1 | 단열재 쉘 시험 절연 저항에 대한 500V 압력 | >500MOhm |
| 내전압 | IEC60539-1 | 내전압 : 1500V/AC, 누설 전류 :2mA 지속성 : 60 초 | 어떤 명백한 손상 |
| 긴장 | IEC60068-2-21 | (고객에 의해 요구된) 끝, F>4.0KG에 등속을 당기세요 | 어떤 명백한 손상, R25 △R/R≤±1% |
| 진동 | Q/HBm 108-94 | 시험 빈도 : 10~500Hz, 변동 : 1.2 밀리미터 가속 : 30m/s2 방향 X,Y,Z는 시간을 맞춥니다 :8Hour/direction | 어떤 명백한 손상, R25 △R/R≤±1% |
| 안정된 습도와 열기 | IEC60068-2-78 | 임시 직원으로 일하세요 :40±2C 습도 :92-95%RH 타임즈 지 :1000±24Hour | 어떤 명백한 손상, R25 △R/R≤±1% |
| 열시정수 | EC60539-1 | 열 평형 뒤에, 25C 온수에 몰입하고 85C에 몰입하시오 그러면 저항은 63.2%에 도착하고 전체 시간을 계산합니다 | <10 sec=""> |
| 고온보관시험 | IEC60068-2-2 | 임시 직원으로 일하세요 :125C±5C 타임즈 지 : 1000±24Hour | 어떤 명백한 손상, R25 △R/R≤±1% |
| 춥고 열 충격 | IEC60068-2-14 | -40C~+125C T1 :30 최소 순환 시간 :1000 | 어떤 명백한 손상, R25 △R/R≤±1% |
| 녹 실험 | IEC60068-2-77 | 가속 :250m/s2 펄스 지속성 : 6 부인 녹 시간 : 1000이지 회복 시간 : 2 시간 | 어떤 명백한 손상, R25 △R/R≤±1% |
| 저온 저장 | IEC60068-2-1 | 임시 직원으로 일하세요 : 40±2C 타임즈 지 : 1000±24Hour | 어떤 명백한 손상, R25 △R/R≤±1% |
| 염수분무 | IEC60068-2-11 | 임시 직원으로 일하세요 : 35±2C 수집 시간 : 1.0mL~2.0mL 타임즈 지 : 결정합니다마다 수요로서 | 어떤 명백한 손상, R25 △R/R≤±1% |
