제품 상세 정보:
|
| 집회: | 스레드에 의해 고쳐집니다 | 출력: | 디지털, 디지털 센서 |
|---|---|---|---|
| 타입: | NTC 서미스터 | 특화하세요: | 샘플 서비스를 제공하세요 |
| 샘플: | 지원 | 정확도: | 1%~5% |
| 키워드: | NTC 온도 센서 | 애플리케이션: | 인-카 온도 조절 모듈에 적용되세요 |
| 강조하다: | 100k 오옴 NTC 서미스터,NTC 서미스터 온도 센서 |
||

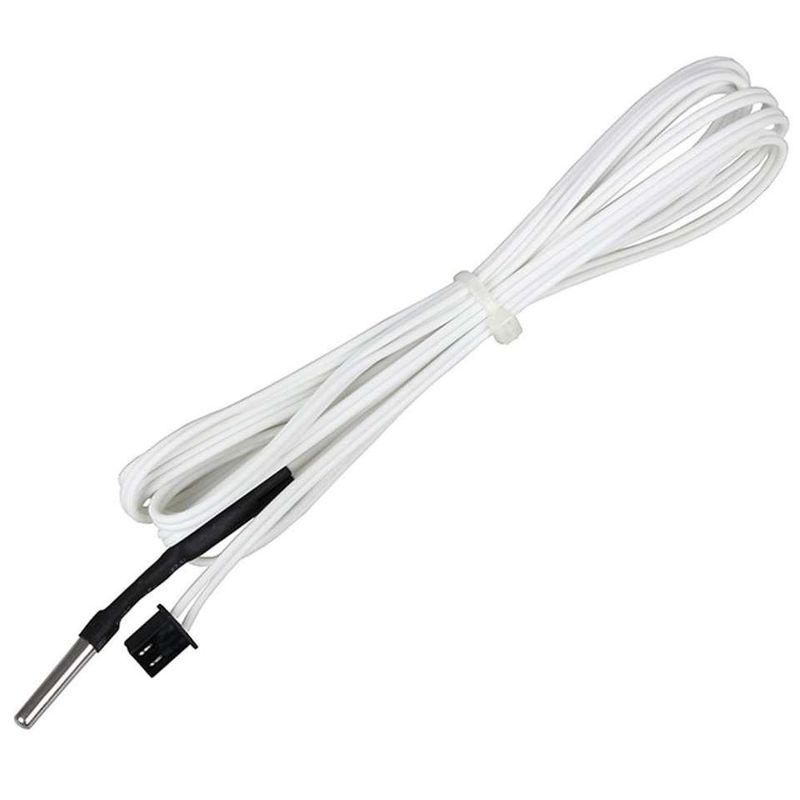

NTC 100K 서미스터 온도 센서 넓은 작동 온도 범위 좋은 안정성과 신뢰성
상술
1. 원래 상온 탐침 직접적으로 노출된 온도측정부터 저항력 패키지 온도까지 업그레이드
측정. 온도측정 헤드 실린더 지름 3 밀리미터, 길이 15 밀리미터가 더를 지원하는 가열 블록과 함께 사용될 수 있습니다
열전대.
2. 온도 측정 범위는 -50 C~ +250C 내지 -50 Ｃ ~ +350 Ｃ에서 증가합니다. 그것은 다량이 고온을 출력하도록 돕습니다
필라멘트,와 원래 k-형 열전대 온도를 대체할 수 있습니다. 고온 필라멘트, HT-NTC100K를 출력하기 위한 필요 면
서미스터는 대단히 권고됩니다.
3. HT-NTC100K 온도 측정 서미스터에 대한 새로운 버전은 내부 온도로, 304 스테인레스 강을 채택합니다
정확성 온도측정과 최대 서비스 수명을 보장하기 위한 패키지.
4. HT-NTC100K 서미스터는 하얀 고온 코드를 채택하며, 그것이 더 높은 온도를 지닐 수 있습니다. 그리고 고객들의 편익을 위해,
와이어는 라인 연결을 채택합니다, 고객이 그들의 앱에 따라 와이어를 뜯어낼 수 있습니다. 고온 라인은 있습니다
시장에서 다른 사람 보다 더 두껍고 끊어지도록 쉽지 않아서 두 배가 되세요.
5. 온도 헤드 실린더 크기를 포함하는, 다른 사양과 와이어의 길이의 특화를 지원합니다
특징
1. 넓은 작동 온도 범위, 좋은 안정성과 신뢰성.
2. 봉합이 고객 그것이 적용되는 그곳의 환경과 조건에따르면 행해질 수 있는 것처럼 설치와 조작에 쉽습니다.
3. 정밀 시험은 정확히 온도 변환을 반영할 수 있습니다.
4. 절연성 저항(MΩ) : DC500 Ｖ에 있는 100MΩ 위에서
5. 작동 온도 범위 (' Ｃ) : +150에 대한 -50
6. 흩어지기 인자 (mw/' Ｃ) : 1-2 (정지 공기에서)
7. 열시정수 : (공기에서) 10-20 초 이내에
안에 온도측정, 감지와 제어를 위해 사용된 온도 센서 :
오우 수 가열기
오우 가열 시스템
오우 냉각 장비
오우 물과 사용된 수계
오우 물과 오일 탱크
오우 소비자용 장치, 커피 머신
오우 산업적인 전자 제품
오우 태양열 가열 장치
|
타입
|
NTC(서미스터) 온도 센서
|
|
온도 범위
|
-50C ~ +300C ;주문 제작됩니다
|
|
아큐르시
|
1%;5%;10%
|
|
RT(25C)
|
1K ;2K ;2.2k ;2.7k ;3K ;5K ;7K ;8K ;12K ;15K ;20K ;25K ;30K ;40K ;47K ;50K ;60K ;70K ;100K ;200K ;230K ;250K ;470K ;500K ;1000K ;주문 제작됩니다
|
|
비 가치
|
3274;3435;3470;3928;3950;3977;4100;4200;4400;주문 제작됩니다
|
|
프로브 소재
|
스테인레스 강 SS304 ; 알루미늄 ;구리 ;플라스틱 ;에폭시 ;글라스
|
|
설치
|
플랜지됩니다 ;서피스 ;실이 꿰입니다 ;플라스틱 ;일직선 ;영화 ;주문 제작됩니다
|
|
와이어 소재
|
열 수축 튜브 ;PVC는 지하철을 탑니다 ;글라스파이버 강관 ; 테프론 관
|
|
연결기
|
몰렉스 ;JST ;듀폰 ;CWB ;CJT ;Ｕ 타입 ;주문 제작됩니다
|
|
방수
|
IP67 ;IP68
|
NTC 온도 센서의 작동 온도와 환경은 그것의 핵심 요소와 도선의 특정 이행에 의존합니다 :
다른 NTC 서미스터가 다음과 같은 다양한 작동 온도와 NTC 온도 센서에 사용합니다 :
칩 또는 MF52A,MF51E,MF55 : 온도 레지스트는 125C, 실제 온도 레지스트 등급 150C를 등급화합니다
MF58 : 온도 레지스트는 200C, 실제 온도 레지스트 등급 250C를 등급화합니다
MF51 : 온도 레지스트는 200C, 실제 온도 레지스트 등급 250C를 등급화합니다
특별한 MF51 : 온도 레지스트는 250C, 실제 온도 레지스트 등급 300C를 등급화합니다
월드레스스 칩 :온도 레지스트는 450C, 실제 온도 레지스트 등급 500C를 등급화합니다
운영 환경
고온, 높은 습도와 강부식성의 환경에서, 우리는 안경 실링된 유형 서미스터를 핵심 요소로 이용하기 위해 제안합니다.그리고 MF51 종류는 고습도 환경에서 최고 NTC 서미스터일 것입니다.
설계 고려 사항과 온도 센서의 절차 :
1. 고객의 설계에 따라서 모양을 선택하거나 요구조건을 모으고, 서미스터를 확인하세요.
2. 고객들의 요구조건에 따라 서미스터 소자와 다른 재료를 확인하세요
3. 적당한 resistance,B 가치와 허용한도를 선택하세요
4. 고객의 요구조건을 충족시키기 위해 적당한 방습과 절연 기술을 선택하세요
5. 기계충격저항을 위한 성능요건을 충족시키기 위해 적당한 캡슐화 구조체를 선택하세요
6. 고객의 특수한 요구 사항을 충족시키세요.
신뢰성 시험
| 테스트 항목 | 시험 표준 | 검사 방법 | 성능요건 |
| 제로 부하 저항값 | IEC 60539-1 | 검사 안정 저항, 25C±0.005C에 샘플을 일정 온도 배스에 담급니다 |
저항 톨 ±1% |
| 비 가치 | IEC60539-1 | 일정온도에서 이머스 샘플은 25C,50C (또는 85C)에 목욕하고, 안정 저항을 시험하고, 비 값을 계산합니다 |
저항 톨 ±1% |
| 급락 |
IEC60068-2-32 |
가을 높이 : 1.5±0.1m, 서피스 : 시멘트, 1 시간 |
어떤 명백한 손상, R25 △R/R≤±1% |
| 단열재 |
IEC60539-1 |
단열재 쉘 시험 절연 저항에 대한 500V 압력 |
>500MOhm |
| 내전압 | IEC60539-1 |
내전압 : 1500V/AC, 누설 전류 :2mA 지속성 : 60 초 |
어떤 명백한 손상 |
| 긴장 | IEC60068-2-21 |
(고객에 의해 요구된) 끝, F>4.0KG에 등속을 당기세요 |
어떤 명백한 손상, R25 △R/R≤±1% |
| 진동 | Q/HBm 108-94 | 시험 빈도 : 10~500Hz, 변동 : 1.2 밀리미터 가속 : 30m/s2 방향 X,Y,Z는 시간을 맞춥니다 :8Hour/direction |
어떤 명백한 손상, R25 △R/R≤±1% |
| 안정된 습도와 열기 | IEC60068-2-78 | 임시 직원으로 일하세요 :40±2C 습도 :92-95%RH 타임즈 지 :1000±24Hour |
어떤 명백한 손상, R25 △R/R≤±1% |
| 열시정수 | EC60539-1 | 열 평형 뒤에, 25C 온수에 몰입하고 85C에 몰입하시오 그러면 저항은 63.2%에 도착하고 전체 시간을 계산합니다 |
<10 sec=""> |
| 고온보관시험 | IEC60068-2-2 | 임시 직원으로 일하세요 :125C±5C 타임즈 지 : 1000±24Hour | 어떤 명백한 손상, R25 △R/R≤±1% |
| 춥고 열 충격 | IEC60068-2-14 |
-40C~+125C T1 :30 최소 순환 시간 :1000 |
어떤 명백한 손상, R25 △R/R≤±1% |
| 녹 실험 | IEC60068-2-77 |
가속 :250m/s2 펄스 지속성 : 6 부인 녹 시간 : 1000이지 회복 시간 : 2 시간 |
어떤 명백한 손상, R25 △R/R≤±1% |
| 저온 저장 | IEC60068-2-1 |
임시 직원으로 일하세요 : 40±2C 타임즈 지 : 1000±24Hour |
어떤 명백한 손상, R25 △R/R≤±1% |
| 염수분무 | IEC60068-2-11 | 임시 직원으로 일하세요 : 35±2C 수집 시간 : 1.0mL~2.0mL 타임즈 지 : 결정합니다마다 수요로서 |
어떤 명백한 손상, R25 △R/R≤±1% |
