제품 상세 정보:
|
| 애플리케이션: | 소형, 고출력, 강력한 서지 전류 억제 능력 | ODM OEM: | 예 |
|---|---|---|---|
| 작동 온도: | -40℃~200℃ | 특화하세요: | 샘플 서비스를 제공하세요 |
| 샘플: | 이용 가능합니다 | 기술: | 탄소 구성 |
| 패키지 형태: | 관통 홀 | 공급자 타입: | 원래 제조업체, ODM |
| 강조하다: | 작은 사이즈 NTC 열저항기,30D15 NTC 열저항기,NTC 타입 서미스터 |
||

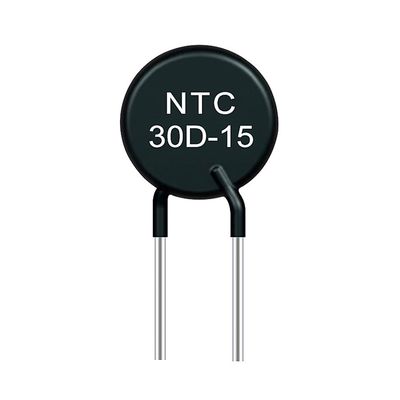

작은 사이즈 30D15 NTC 열저항기는 우수한 납땜성과 솔더 저항을 가지고 있습니다
NTC가 부 온도 계수로 서미스터 현상과 물질이며, 그 곳에서 저항력은 지수적으로 온도의 증가에 따라 감소합니다. 물질은 반도체 자기이며, 그것이 완전히 혼합되고, 만들고, 소결한 후, 망간, 구리, 실리콘, 코발트, 철, 니켈, 아연, 기타 등등과 같은 2 또는 더 많은 산화 금속류로 만들어집니다. 그것은 부 온도 계수와 서미스터로 만들어질 수 있습니다. 그것의 저항률과 재료 상수는 재료 조성, 소결 분위기, 소결 온도와 구조적인 상태에 따라 변화합니다. 요즈음, 탄화규소와 주석 셀레나이드와 질화 탄탈과 같은 비산화성 NTC 서미스터 물질이 있습니다. NTC 서미스터의 개발은 긴 프로세스를 통과했습니다. 1834년에, 과학자들은 처음으로 은 이온 황화물의 부 온도 계수를 발견했습니다. 1930년에, 과학자들은 아산화동과 구리 산화물이 또한 부 온도 계수를 가지고 있는 것을 발견했고, 성공적으로 그것을 항공 기구의 온도 보상 회로에 응용했습니다. 다음에, 트랜지스터 기술의 지속적인 개발 때문에, 서미스터에 대한 연구는 또한 위대한 진전이 되었습니다. NTC 서미스터는 1960년에 개발되었고, 넓게 온도측정, 온도 제어와 온도 보상의 분야에서 사용됩니다. 또한 -200' Ｃ에서 +10' Ｃ에서 시작하면서, 그것의 측정 범위는 일반적으로 -10' Ｃ의 +300' Ｃ에 있습니다
주요 장점
1. 전자 기기에 의해 차지된 작은 사이즈, 어떤 리드, 고속 응답 속도, 좁은 공간,
2. 3층 전기 도금 공정을 사용할 때, 그것은 우수한 납땜성과 납땜 공정과 리플로우 납땜에 적합하고 고속, 고밀도 표면 부착에 적합한 솔더 저항을 가지고 있습니다.
| 모델 | 평가된 영 출력 | Max.steady 주 경향(A) | 잔여분 Resistance(Ω) | B25/85 (K) | 열의 시간 상수(들) | 산재 |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
기술 명세서
물체의 지름 Φ40mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
물체의 지름 Φ45mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
물체의 지름 Φ50mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
