제품 상세 정보:
|
| 이름: | 표면 부착 NTC 서미스터 | 애플리케이션: | 높은 신뢰성 |
|---|---|---|---|
| ODM OEM: | 예 | 작동 온도: | -40℃~200℃ |
| 샘플: | 이용 가능합니다 | 기술: | 탄소 구성 |
| 패키지 형태: | 관통 홀 | 사용 가능한 미디어: | 데이터시트, 사진 |
| 강조하다: | 25D15 SMD NTC 서미스터,SMD NTC 서미스터 작은 사이즈,NTC SMD 서미스터 |
||

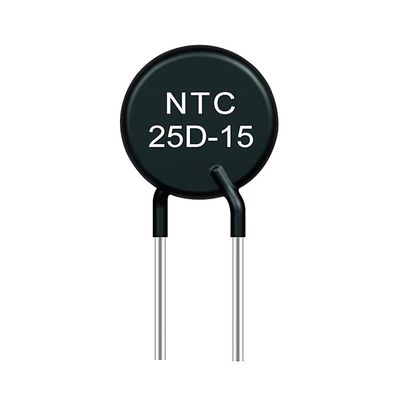

과전류를 억누르기 위한 장수와 높은 신뢰도 25D15 NTC 열저항기 강렬 능력
주요 장점
1. 전자 기기에 의해 차지된 작은 사이즈, 어떤 리드, 고속 응답 속도, 좁은 공간,
2. 3층 전기 도금 공정을 사용할 때, 그것은 우수한 납땜성과 납땜 공정과 리플로우 납땜에 적합하고 고속, 고밀도 표면 부착에 적합한 솔더 저항을 가지고 있습니다.
애플리케이션 :
다음의 전원 회로 안으로 설치될 수 있습니다 :
오우 전원 공급기와 인버터
오우 무정전 전원장치
램프를 구하는 오우 에너지
오우 전자식 안정기
램프의 다양한 종류의 오우 필라멘트 보호
오우 일종의 히터
더 높은 전원 회로를 위한 오우는 MF73에 대해 질문합니다
그리고 MF74 시리즈 서지 흡수기들.
| 모델 | 평가된 영 출력 | Max.steady 주 경향(A) | 잔여분 Resistance(Ω) | B25/85 (K) | 열의 시간 상수(들) | 산재 |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
기술 명세서
물체의 지름 Φ40mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
물체의 지름 Φ45mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
물체의 지름 Φ50mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
상품 처리
NTC 서미스터의 사용을 위한 예방책
1. NTC 서미스터의 작동 온도에 유의하세요.
작동 온도 범위 밖에 NTC 서미스터를 사용하지 마세요. φ5, φ7, φ9, φ11 시리즈의 작동 온도는 있습니다 - 40~+150' Ｃ ; φ13, φ15, φ20 시리즈의 작동 온도는 있습니다 - 40~+200' Ｃ.
2. 정격 전력의 조건하에서 NTC 서미스터를 사용하기 위해 유의하세요.
각각 상술의 최대 등급 전력은 다음과 같습니다 : φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W.
3. 고온과 고습도 환경에 사용하기 위한 예방책.
서미스터가 고온, 고습도 환경에서 사용되고, 시스형 서미스터를 사용하고, 닫힘 부를 환경 (물, 수분)에 노출시키기 위해 보호 외장을 사용할 필요가 있고 덮개의 오프닝부가 직접적으로 물과 증기와 연락하지 않을 것이라면.
4. 유해 가스와 액체성 환경에서 사용될 수 없습니다.
그것이 전해액, 염수, 유기산, 알칼리 또는 유기 용제류를 향하고 있을 부식성인 가스 환경 또는 환경에서 그것을 사용하지 마세요.
5. 와이어를 보호하세요.
과도하게 와이어를 뻗치고 만곡시키지 않고, 지나친 진동, 충격과 압력을 적용하지 마세요.
6. 전자 부품을 가열시키는 것으로부터 가까이 못하게 하세요.
전력형 NTC 서미스터 주위에 가열되는 경향이 있는 전자 부품을 설치하기를 회피하세요. 그것은 구부러진 레그의 상부에 더 높은 납과 제품을 사용한다고 추천받습니다.
