제품 상세 정보:
|
| 작동 온도: | -40' C~+85' Ｃ ; | 절연 저항: | >= 500 MΩ ; |
|---|---|---|---|
| AC 절연 시험을 위한 Rms 전압: | 50Hz 1 분 2.5KV | 샘플: | 이용 가능합니다 |
| 키워드: | 전류 센서 | 작동 온도: | -20-70C |
| 퓨즈 유형: | 퓨즈 홀더 유형 | 전원 공급기 :: | DC24V, DC12V, AC220V |
| 강조하다: | CAB500 홀 효과 전류 센서,홀 효과 전류 센서 DC24V,DC12V 홀 효과 DC 전류 센서 |
||

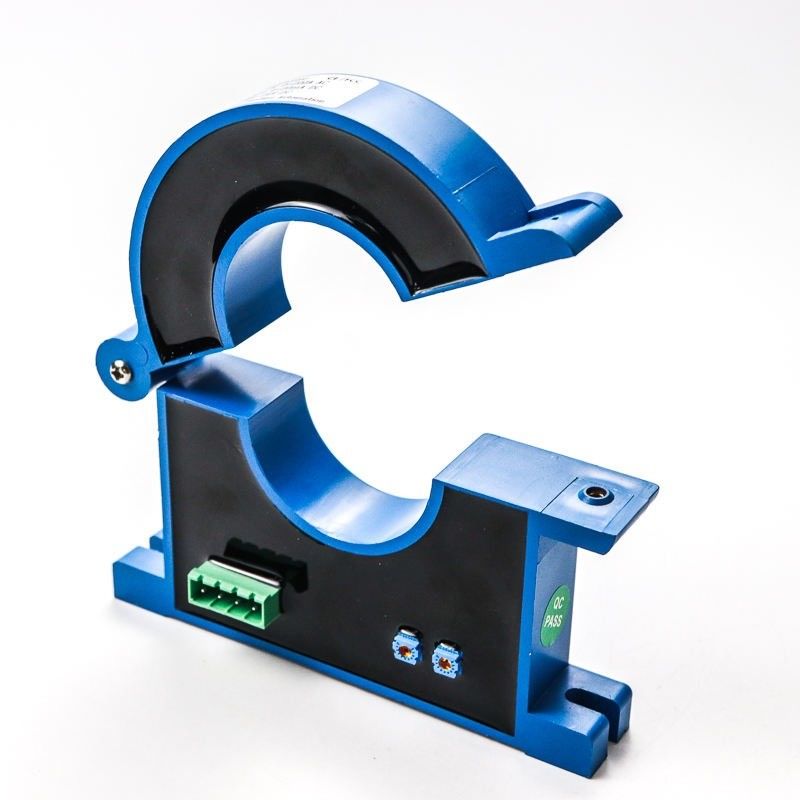

강력한 과부하 용량 홀 효과 전류 센서 우수한 동적 성능
특성
CAB500 시리즈 전류 센서는 Sinomags Active Close Loop 기술을 기반으로 합니다.
CANBUS 디지털 출력.500A 정격 전류를 측정하는 데 사용할 수 있습니다.독점적인 디지털 보상 기술을 사용합니다.이 제품은 성능과 신뢰성의 최상의 조합을 제공합니다.
오류 ± 0.2A @ ±<30A, 오류 ±0.5A @ ±<100A;오류 ±1.0A @ ±100A-300A;오류 ±1.5A @ >±300-500A.
복잡한 전자기 간섭 환경에 대한 높은 전자기 호환성.
우수한 자기 간섭 방지.
Can 버스 출력, 시스템 통합에 편리합니다.
매우 높은 과전류 기능
일반 매개변수
작동 온도: -40°C~+85°C;
절연 저항: >= 500MΩ;
AC 절연 시험을 위한 Rms 전압 50Hz 1분 2.5KV 과전압 24V/1분
정전기 방전 전압 4KV
설치 | 표준 레일+평면 나사 고정 |
원래 측 정격 전류 | 50A, 100A, 200A, 500A, 800A, 1000A, 맞춤화 |
원래 측면 측정 범위 | 100A-1200A |
정격 출력 | 5V;DC0~20mA;DC4~20mA;주문화 |
보조 전원 | DC12V, DC24V, DC±12V, DC±15V |
적재 능력 | 전압 출력: 5mA; 전류 출력: 6V; |
선형성 | 0.005 |
정확성 | 0.01 |
응답 시간 | <200ms |
온도 드리프트 | ≤500PPM/℃ |
밴드 폭 | DC~20KHz |
소비전류 | ≤25mA |
작동 온도 | -10℃~+70℃ |
보관 온도 | -25℃~+85℃ |
격리 압력 저항 | 2.5kV/50Hz,1분 |
오프셋 전압 | ≤20mvV |
제로 출력 | ≤0.15mA |
di/dt 따르다 | >50A/uS |
전기적 매개변수
모수 | 상징 | 단위 | 사양 | 정황 | ||
분 | 유형 | 최대 | ||||
공칭 측정 범위 | IPN | ㅏ | -500 | 500 | ||
전원 전압 | UC | V | 7.2 | 12 | 18 | 전체 정확도 |
소비 전류 @IP=0A | IC | 엄마 | 26 | UC=12V, T=25°C | ||
소비 전류 @IP=500A | IC | 엄마 | 250 | UC=12V, T=25°C | ||
감도 오류 정확도 | XG | % | -0.5 | 0.5 | =-40 ~ 85°C; | |
오프셋=0A | 이오스 | ㅏ | ±0.2 | =-40 ~ 85°C;±3 시그마 | ||
IPN의 선형성 오류 | εL | % | 0.1 | @실온 | ||
G의 온도 계수 | TCG | ppm/ | ||||
