제품 소개홀 효과 전류 센서

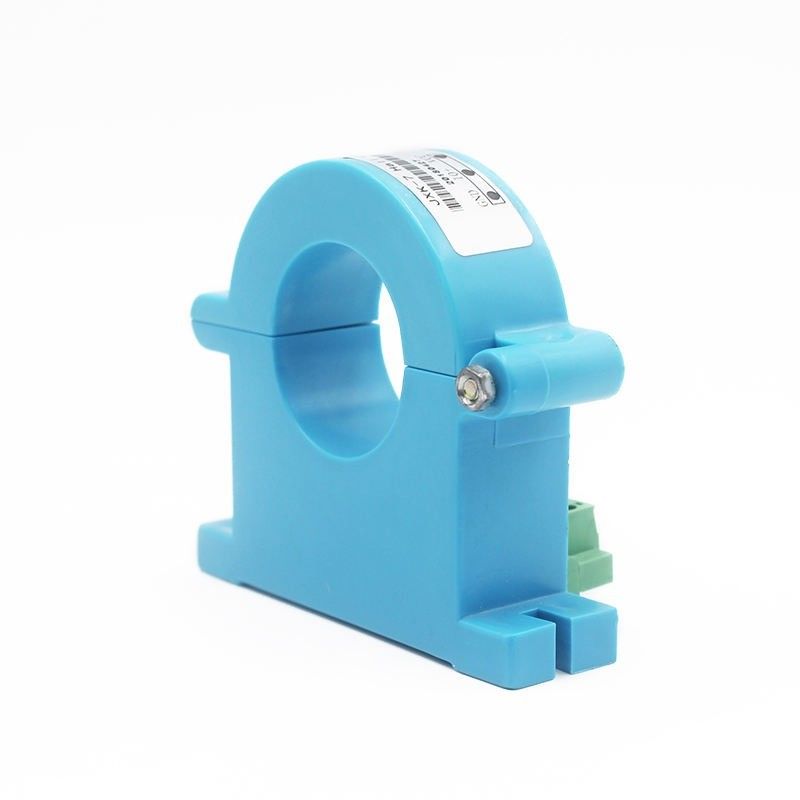

역반환장치를 위한 고정밀도 홀 효과 전류 센서 AC220V

제가 지금 온라인 채팅 해요

역반환장치를 위한 고정밀도 홀 효과 전류 센서 AC220V

역반환장치를 위한 고정밀도 홀 효과 전류 센서 AC220V
역반환장치를 위한 고정밀도 홀 효과 전류 센서 AC220V

큰 이미지 :  역반환장치를 위한 고정밀도 홀 효과 전류 센서 AC220V

제품 상세 정보:
원래 장소: 동완 중국
브랜드 이름: SG
인증: VDE, CQC
모델 번호: 빠른 응답
결제 및 배송 조건:
최소 주문 수량: 협상하세요
가격: Negotiate
포장 세부 사항: 수출 패키지
배달 시간: 협상하세요
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 50000000 PC

역반환장치를 위한 고정밀도 홀 효과 전류 센서 AC220V

설명
용법: 홀 효과 비례 전류 센서 특징: 빠른 응답
AC 절연 시험을 위한 Rms 전압: 50Hz 1 분 2.5KV 퓨즈 유형: 퓨즈 홀더 유형
키워드: 전류 센서 절연 저항: >= 500 MΩ ;
작동 온도: -20-70C 전원 공급기 :: DC24V, DC12V, AC220V
강조하다:

고정밀도 홀 효과 전류 센서

,

홀 효과 전류 센서 AC220V

,

CQC고 전류 홀 효과 센서

높은 측정 정확도 홀 효과 현재 감지기 강한 하중 초과 수용량 및 큰 측정 범위

제품 설명


기능:


홀 전류 센서는 주로 AC, DC 및 펄스와 같은 복잡한 신호의 분리 및 변환에 적합합니다.홀 효과 원리를 통해 변환된 신호는 AD, DSP, PLC 및 보조 기기와 같은 다양한 수집 장치에서 직접 수집 및 수용할 수 있습니다., 빠른 응답 시간, 넓은 전류 측정 범위, 고정밀, 강력한 과부하 용량, 우수한 선형성 및 강력한 간섭 방지 기능


신청:



홀 전류 센서는 가변 주파수 속도 제어 장치, 인버터 장치, UPS 전원 공급 장치, 인버터 용접기, 전해 도금, CNC 공작 기계, 마이크로 컴퓨터 모니터링 시스템, 전력망 모니터링 시스템 및 전류의 절연 및 감지가 필요한 다양한 분야에서 널리 사용될 수 있습니다. 그리고 전압.



홀 전류 센서의 장점:


1. 고감도:

감지된 신호의 강도가 점점 약해지고 있어 자기 센서의 감도를 크게 향상시켜야 합니다.

애플리케이션에는 전류 센서, 각도 센서, 기어 센서 및 우주 환경 측정이 포함됩니다.

2. 온도 안정성:

점점 더 가혹한 환경에서 작동하는 센서가 더 많은 응용 분야에 필요합니다.

이를 위해서는 자기 센서가 우수한 온도 안정성을 가져야 하며 산업 응용 분야에는 자동차 전자 산업이 포함됩니다.

3. 간섭 방지:

많은 분야에서 센서의 사용 환경에 대한 평가가 없기 때문에 센서 자체에 우수한 간섭 방지 기능이 요구됩니다.자동차 전자 장치, 수량계 등을 포함합니다.

4. 고주파 특성:

응용 분야의 진흥에 따라 전류 센서의 작동 주파수는 점점 더 높아질 것이 요구됩니다.응용 분야에는 수도 계량기, 자동차 전자 산업 및 정보 기록 산업이 포함됩니다.

5. 낮은 전력 소비:

많은 분야에서 센서의 수명을 연장하기 위해 센서 자체의 전력 소비가 매우 낮을 것을 요구합니다.

자기 바이오칩, 나침반 등을 체내에 이식하는 데 적용된다.

위에서 언급한 것을 제외하고 홀 전류 센서의 장점 공유는 여기까지입니다.

홀 전류 센서는 또한 우수한 단열 및 내압 특성과 우수한 난연성 특성을 가지고 있습니다.

역반환장치를 위한 고정밀도 홀 효과 전류 센서 AC220V 0


설치
표준 레일+평면 나사 고정
원래 측 정격 전류
50A, 100A, 200A, 500A,
800A, 1000A, 맞춤화
원래 측면 측정 범위
100A-1200A
정격 출력
5V;DC0~20mA;DC4~20mA;주문화
보조 전원
DC12V, DC24V, DC±12V, DC±15V
적재 능력
전압 출력: 5mA;
전류 출력: 6V;
선형성
0.005
정확성
0.01
응답 시간
<200ms
온도 드리프트
≤500PPM/℃
밴드 폭
DC~20KHz
소비전류
≤25mA
작동 온도
-10℃~+70℃
보관 온도
-25℃~+85℃
격리 압력 저항
2.5kV/50Hz,1분
오프셋 전압
≤20mvV
제로 출력
≤0.15mA
di/dt 따르다
>50A/uS



전기적 매개변수



모수

상징

단위

사양

정황

유형

최대

공칭 측정 범위

IPN

-500



500



전원 전압

UC

V

7.2

12

18

전체 정확도

소비 전류 @IP=0A

IC

엄마



26



UC=12V, T=25°C

소비 전류 @IP=500A

IC

엄마



250



UC=12V, T=25°C

감도 오류 정확도

XG

%

-0.5



0.5

=-40 ~ 85°C;
± 3시그마(>±30A)

오프셋=0A

이오스



±0.2



=-40 ~ 85°C;±3 시그마

IPN의 선형성 오류

εL

%



0.1



@실온

G의 온도 계수

TCG

ppm/
°C




CAB-500 CAN 출력 사양


CANBUS 속도는 제품 버전 표 참조, CANBUS 프로토콜: 버전 2.0A/B
CAN 발진기 공차: 0.3125%
바이트 순서: 빅 엔디안(Motorola)

외부에 추가되는 120ohm 종단 저항기, 내부 CAN 임피던스 = 2.4Kohm


메시지 설명

캔 아이디

이름

데이터 길이(바이트)

프레임의 종류

메시지 실행 유형

신호 설명

신호명

시작 비트

종료 비트

전류 IP(mA)

0x3C2

CAB500

8

기준

10ms마다 순환 메시지

IP 값: 80000000H= 0mA,

7FFFFFFFH= - 1mA, 80000001H= 1mA

IP_VALUE

0

31

b0:오류 정보(0=정상 ,1=고장)

오류_표시

32

32

b7-b1:Rx품질(0-100%)

오류_정보

33

39

빈 비트(0으로 고정)

미정의

40

47

PCBA 버전

48

55

펌웨어 버전

56

63


역반환장치를 위한 고정밀도 홀 효과 전류 센서 AC220V 1


역반환장치를 위한 고정밀도 홀 효과 전류 센서 AC220V 2





자주하는 질문



Q: 샘플을 제공합니까?제품을 사용자 정의할 수 있습니까?
답: 예.
Q: 배달 시간은 얼마나 걸립니까?
A: 5-7 작업 일.
Q: 당신은 무역 회사입니까 아니면 제조업체입니까?
A: 우리는 공장입니다.
Q: 어떻게 주문할 수 있습니까?
A: 주문 세부 사항에 대해 이메일로 문의하거나 온라인으로 직접 주문할 수 있습니다.
