제품 상세 정보:
|
| 기술: | 홀 효과 전류 센서 | 정전기 방지 전압: | 4KV |
|---|---|---|---|
| AC 절연 시험을 위한 Rms 전압: | 50Hz 1 분 2.5KV | 절연 저항: | >= 500 MΩ ; |
| 퓨즈 유형: | 퓨즈 홀더 유형 | 키워드: | 전류 센서 |
| 작동 온도: | -20-70C | 전원 공급기 :: | DC24V, DC12V, AC220V |
| 강조하다: | 반대 간섭 홀 효과 전류 센서,홀 효과 전류 센서 100A,고감도 홀 효과 센서 |
||

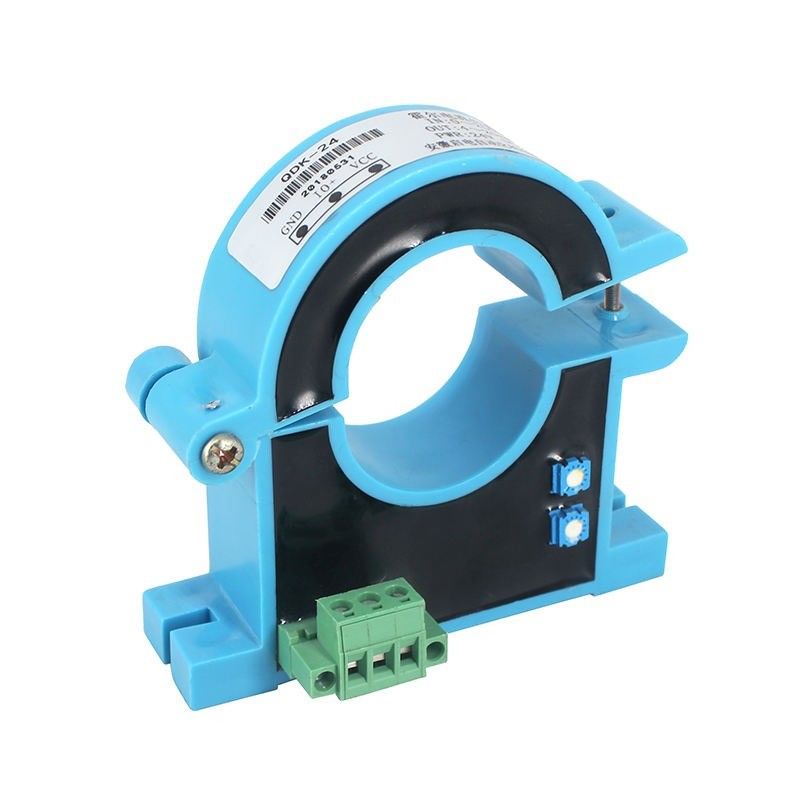

고감도 홀 효과 전류 센서 간섭 방지 및 저전력 소비
홀 센서는 홀 효과에 따라 만들어진 자기장 센서입니다.홀 효과는 자기 전기 효과의 일종입니다.이 현상은 Hall(AHHall, 1855-1938)이 1879년 금속의 전도성 메커니즘을 연구하던 중 발견했습니다.나중에 반도체와 전도성 유체에도 이러한 효과가 있으며 반도체의 홀 효과가 금속보다 훨씬 강하다는 것이 밝혀졌습니다.이러한 현상으로 만들어진 각종 홀 소자는 산업자동화 기술, 검출기술, 정보처리 등의 분야에서 널리 사용되고 있다.홀 효과는 반도체 재료의 특성을 연구하는 기본적인 방법입니다.홀 효과 실험으로 측정한 홀 계수는 반도체 재료의 전도도 유형, 캐리어 농도 및 캐리어 이동도와 같은 중요한 매개변수를 결정할 수 있습니다.
홀 전류 센서의 장점:
1. 고감도:
감지된 신호의 강도가 점점 약해지고 있어 자기 센서의 감도를 크게 향상시켜야 합니다.
애플리케이션에는 전류 센서, 각도 센서, 기어 센서 및 우주 환경 측정이 포함됩니다.
2. 온도 안정성:
점점 더 가혹한 환경에서 작동하는 센서가 더 많은 응용 분야에 필요합니다.
이를 위해서는 자기 센서가 우수한 온도 안정성을 가져야 하며 산업 응용 분야에는 자동차 전자 산업이 포함됩니다.
3. 간섭 방지:
많은 분야에서 센서의 사용 환경에 대한 평가가 없기 때문에 센서 자체에 우수한 간섭 방지 기능이 요구됩니다.자동차 전자 장치, 수량계 등을 포함합니다.
4. 고주파 특성:
응용 분야의 진흥에 따라 전류 센서의 작동 주파수는 점점 더 높아질 것이 요구됩니다.응용 분야에는 수도 계량기, 자동차 전자 산업 및 정보 기록 산업이 포함됩니다.
5. 낮은 전력 소비:
많은 분야에서 센서의 수명을 연장하기 위해 센서 자체의 전력 소비가 매우 낮을 것을 요구합니다.
자기 바이오칩, 나침반 등을 체내에 이식하는 데 적용된다.
위에서 언급한 것을 제외하고 홀 전류 센서의 장점 공유는 여기까지입니다.
홀 전류 센서는 또한 우수한 단열 및 내압 특성과 우수한 난연성 특성을 가지고 있습니다.
|
설치
|
표준 레일+평면 나사 고정
|
|
원래 측 정격 전류
|
50A, 100A, 200A, 500A,
800A, 1000A, 맞춤화 |
|
원래 측면 측정 범위
|
100A-1200A
|
|
정격 출력
|
5V;DC0~20mA;DC4~20mA;주문화
|
|
보조 전원
|
DC12V, DC24V, DC±12V, DC±15V
|
|
적재 능력
|
전압 출력: 5mA;
전류 출력: 6V; |
|
선형성
|
0.005
|
|
정확성
|
0.01
|
|
응답 시간
|
<200ms
|
|
온도 드리프트
|
≤500PPM/℃
|
|
밴드 폭
|
DC~20KHz
|
|
소비전류
|
≤25mA
|
|
작동 온도
|
-10℃~+70℃
|
|
보관 온도
|
-25℃~+85℃
|
|
격리 압력 저항
|
2.5kV/50Hz,1분
|
|
오프셋 전압
|
≤20mvV
|
|
제로 출력
|
≤0.15mA
|
|
di/dt 따르다
|
>50A/uS
|
전기적 매개변수
|
모수 |
상징 |
단위 |
사양 |
정황 |
||
|
분 |
유형 |
최대 |
||||
|
공칭 측정 범위 |
IPN |
ㅏ |
-500 |
500 |
||
|
전원 전압 |
UC |
V |
7.2 |
12 |
18 |
전체 정확도 |
|
소비 전류 @IP=0A |
IC |
엄마 |
26 |
UC=12V, T=25°C |
||
|
소비 전류 @IP=500A |
IC |
엄마 |
250 |
UC=12V, T=25°C |
||
|
감도 오류 정확도 |
XG |
% |
-0.5 |
0.5 |
=-40 ~ 85°C; |
|
|
오프셋=0A |
이오스 |
ㅏ |
±0.2 |
=-40 ~ 85°C;±3 시그마 |
||
|
IPN의 선형성 오류 |
εL |
% |
0.1 |
@실온 |
||
|
G의 온도 계수 |
TCG |
ppm/ |
||||
CAB-500 CAN 출력 사양
CANBUS 속도는 제품 버전 표 참조, CANBUS 프로토콜: 버전 2.0A/B
CAN 발진기 공차: 0.3125%
바이트 순서: 빅 엔디안(Motorola)
외부에 추가되는 120ohm 종단 저항기, 내부 CAN 임피던스 = 2.4Kohm
|
메시지 설명 |
캔 아이디 |
이름 |
데이터 길이(바이트) |
프레임의 종류 |
메시지 실행 유형 |
신호 설명 |
신호명 |
시작 비트 |
종료 비트 |
|
전류 IP(mA) |
0x3C2 |
CAB500 |
8 |
기준 |
10ms마다 순환 메시지 |
IP 값: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0:오류 정보(0=정상 ,1=고장) |
오류_표시 |
32 |
32 |
||||||
|
b7-b1:Rx품질(0-100%) |
오류_정보 |
33 |
39 |
||||||
|
빈 비트(0으로 고정) |
미정의 |
40 |
47 |
||||||
|
PCBA 버전 |
48 |
55 |
|||||||
|
펌웨어 버전 |
56 |
63 |
