제품 상세 정보:
|
| 보관 온도 범위: | -40℃~+125℃ | 운영 임시 직원. 범위: | -25℃~+125℃ |
|---|---|---|---|
| 주요 소재: | 데이터 시트 | 특징: | 라인 애플리케이션 전반에 이상적 |
| 사용자 지정:: | 예, 샘플 서비스를 제공합니다. | 패키지 형태: | 관통 홀 |
| 애플리케이션: | 범용 | 타입: | Y1 안전 커패시터 |
| 강조하다: | 낮은 손실 Y1 안전성 축전기,Y1 안전성 축전기 470K,470K 축전기 |
||

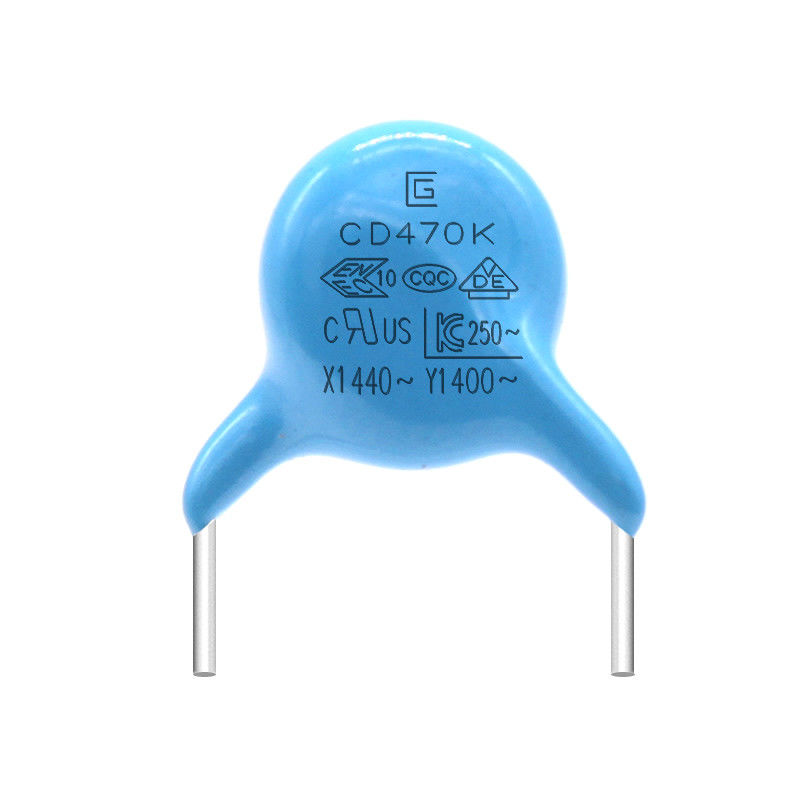

낮은 손실 470K 400VAC Y1 안전성 축전기 난연제 에폭시 수지 패키지
Y1 안전성 축전기 .피드프
Y1 축전기는 안전성 축전기이고 그러한 축전기가 축전기가 실패하는 후에 전기 쇼크를 야기시키지 않을 것이고, 개인 안전을 위험에 빠뜨리지 않을 것입니다. 그것은 Ｘ 축전기와 Ｙ 축전기의 두 유형을 포함합니다. Ｘ 콘덴서는 전원 라인 (L-N)의 이회선 사이에 연결된 콘덴서이고 금속막 콘덴서가 일반적으로 사용됩니다 ; Ｙ 축전기는 전원 라인의 이회선과 지상 (L-E, N-E) 전기 용량 사이에 연결되고 일반적으로 한 쌍이 되어서 나타납니다. 누설 전류의 한계를 기반으로, Ｙ 축전기의 가치는 너무 크지 않아야 합니다. 일반적으로, Ｘ 축전기는 우프 수준이고 Ｙ 축전기가 nF 수준입니다. Ｘ 축전기는 차동모드방해를 억누릅니다, Ｙ 축전기가 공통형 간섭을 억누릅니다
Ｙ 축전기의 바닥은 Y1, Y2, Y3과 Y4로 분할됩니다. 주요한 차이는 다음과 같습니다 :
1. Y1 높은 내전압은 8 kV보다 더 큽니다,
2. Y2 높은 내전압은 5 kV보다 더 큽니다,
3. Y3 높은 압력저항 이용 불가능
4. Y4 높은 내전압은 2.5 kV보다 더 큽니다
Y1 축전기는 특별히 AC 전기 제품을 위해 설계되고, 수많은 안전 인증 표준을 충족시키고, 교차선과 우회 회로에 적합합니다. 그리고 그것은 비용 성능에서 높아 규모에 교류 회로에 적합하고 소형이고, 교류 회로의 안전 기준을 충족합니다. Ｘ와 Ｙ 축전기는 안전성 축전기입니다, Ｘ 축전기가 활선과 중성선의 사이에 있고 Ｙ 축전기가 활선과 땅의 사이에 있습니다. 그들은 전원 공급기 필터링의 역할을 수행하기 위해 전력 공급기 필터에서 사용되고, 각각 커먼 모드 (Ｙ 축전기)과 차동 모드 (Ｘ 축전기) 간섭을 필터링합니다.
특징
1. 스몰 사이즈입니다.
2. 안전 인증에 통과하고 따른 교류용커패시터.
3. 고주파 손실량은 작고 그것이 AC 최대 상승의 영향에 견딜 수 있습니다.
4. 강한 과전류 능력, 소용량과 손실 희석.
5. 긴 서비스 라이프.
장점
1. 우리는 자재의 모든 모델들을 가지고 있고 당신에게 그것을 찾는 시간을 덜어줍니다.그리고 당신에 쓸 재료에게 당신이 필요한지 권하세요.
2. 똑같은 품질 좋은 제품으로, 우리는 당신에게 최상의 가격을 줄 수 있습니다. 문의에게 판매 후, 우리가 최신 제품 상태, 기술 지원 기타 등등 (24 시간 온라인)과 같은 좋은 서비스를 제공할 것입니다
3. 우리는 많은 주식을 가지고 있고 배달 시간이 보통 짧습니다.
|
항목 |
상술 |
검사 방법과 상태 |
||||||||||||||||
|
임시 싸이클
|
출현 |
어떤 현저한 결함 |
축전기는 테스트 챔버에 도입될 것이고, 5가지 사이클에 테이블에 나타난 바와 같이 온도 조건을 향하고 있을 것입니다. 전처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2hours를 위한 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다.
|
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1000MΩ 분 | |||||||||||||||||
|
습도 ( 아래 받침 주) |
출현 |
어떤 표시되지 않은 것 결점 |
95±3% RH에서 40±2C에 500±12 시간 동안 축전기에서 설정하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2 시간 동안 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
|
유전체 힘 |
항목 8마다 |
|||||||||||||||||
|
내구 시험 |
출현 |
어떤 표시되지 않은 것 결점 |
한때 전압이 0.1sec.that을 위해 1000V.AC에 증가되는 각각 시간이 125±2C에 1000±48 시간 동안 유지될 것을 제외하고, 500V.AC의 전압을 적용하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 저장될 후, 초기측정 전에 24±2H를 위한 실내 조건을 했습니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
제품 전압, 재료, 크기 참조 표
| 제품과 사이즈 코드 | 정격 교류전압 | 온도 특성 | 정격 커패시턴스 | 전기 용량에 대한 허용한도 | (밀리미터)를 분류하세요 | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
Ｋ |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
Ｍ |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
상술과 검사 방법
|
항목 |
상술 |
검사 방법과 상태 |
|||||||||||||
|
저장 임시. 범위 |
-40C~+125C | ||||||||||||||
|
작동 온도. 범위 |
-25C~+125C | ||||||||||||||
|
|
출현은 가지고 있습니다 |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
임시. 20±2C |
|||||||||||||
|
흩어지기 인자 |
B,E :2.5% 최대 |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
비 :-10~+10% |
|
|||||||||||||
생산 과정
