제품 상세 정보:
|
| 보관 온도 범위: | -40℃~+125℃ | 운영 임시 직원. 범위: | -25℃~+125℃ |
|---|---|---|---|
| 재료: | 세라믹 | 공급자 타입: | 원래 제조업체, ODM |
| 특징: | 긴 서비스 라이프 | 키워드: | Y 안전 커패시터 |
| 패키지: | 관통 홀 | 애플리케이션: | 사무기기, 전자, AC / 모터 |
| 강조하다: | ODM 요업 고압 콘덴서,축전기 472M,472M 축전기 |
||

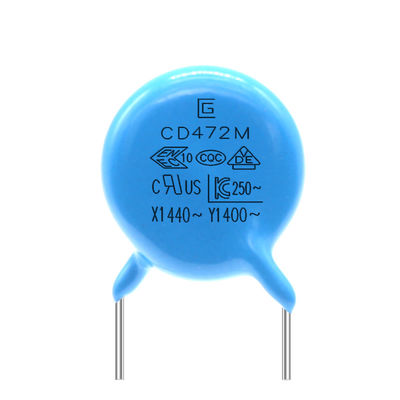

높은 절연성능 472M 400VAC Y1 안전 축전기 사용 고전압 도자기류
인덕터들, 축전기, 기타 등등과 같은 회로에서 약간의 가변 요소가 있습니다. 이러한 가변 요소는 일반적으로 그것의 상응하는 주파수의 사인량의 상대적인 변화 (또는 감축을) 초래하거나 감소시킬 수 있을 뿐입니다. 예를 들면, 스위치가 켜질 때, 교류는 반복해서 Y1과 Y2 변할 것이고 이번 (조명 공급원에 의해 분사된 빛과 유사한 자기장)에 발생된 전자기장이 자연스럽게 전선 사이에 군을 발생시킬 것입니다. 인척은 중대한 역할을 합니다.
Y1 축전기와 Y2 축전기 사이의 차이
1. 내전압과 피치는 다릅니다
Y1의 정격 전압은 축전기는 400VAC이고 내전압이 4000VAC에 도달할 수 있습니다
Y2의 정격 전압은 축전기는 300VAC이고 내전압이 2600VAC에 도달할 수 있습니다
Y1 축전기의 전통적 피치는 10 밀리미터입니다
Y2 축전기의 전통적 피치는 7.5 밀리미터입니다
2. 단열재의 다른 유형
Y1 축전기는 단열재 또는 강화 절연을 두배로 하기 위해 속합니다
Y2 축전기는 기능 절연 또는 부가 절연에 속합니다
특징과 앱 :
UL94V-0 표준에 따르면서, 그것은 난연성 에폭시 수지로 코팅됩니다
세라믹 디스크 축전기는 특히 AC 적용을 위해 설계되고, 다양한 안전 기준 기관을 위한 안전 요구 사항을 충족시킵니다
종류 DCF 축전기는 라인과 두배 보호 적용을 가로질러, 공급 간선로, 라인 우회, 안테나 커플링에 전자파 장애 억제와 접합부의 용도에 이상적입니다
장점
1. 우리는 자재의 모든 모델들을 가지고 있고, 당신에게 보루를 보는 시간을 덜어주고 당신에 쓸 자재에게 당신이 필요한지 권합니다.
2. 똑같은 품질 좋은 제품으로, 우리는 판매 후 당신에게 최고 프라이스인키리스를 줄 수 있습니다, 좋은 서비스, 그와 같은 아스업데이트 제품 상태, 기술 지원 등 (24 시간 온라인)을 제공할 것입니다
3. 우리는 많은 주식을 가지고 있고 배달 시간이 보통 짧습니다.
|
항목 |
상술 |
검사 방법과 상태 |
||||||||||||||||
|
임시 싸이클
|
출현 |
어떤 현저한 결함 |
축전기는 테스트 챔버에 도입될 것이고, 5가지 사이클에 테이블에 나타난 바와 같이 온도 조건을 향하고 있을 것입니다. 전처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2hours를 위한 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다.
|
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1000MΩ 분 | |||||||||||||||||
|
습도 ( 아래 받침 주) |
출현 |
어떤 표시되지 않은 것 결점 |
95±3% RH에서 40±2C에 500±12 시간 동안 축전기에서 설정하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2 시간 동안 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
|
유전체 힘 |
항목 8마다 |
|||||||||||||||||
|
내구 시험 |
출현 |
어떤 표시되지 않은 것 결점 |
한때 전압이 0.1sec.that을 위해 1000V.AC에 증가되는 각각 시간이 125±2C에 1000±48 시간 동안 유지될 것을 제외하고, 500V.AC의 전압을 적용하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 저장될 후, 초기측정 전에 24±2H를 위한 실내 조건을 했습니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
제품 전압, 재료, 크기 참조 표
| 제품과 사이즈 코드 | 정격 교류전압 | 온도 특성 | 정격 커패시턴스 | 전기 용량에 대한 허용한도 | (밀리미터)를 분류하세요 | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
Ｋ |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
Ｍ |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
상술과 검사 방법
|
항목 |
상술 |
검사 방법과 상태 |
|||||||||||||
|
저장 임시. 범위 |
-40C~+125C | ||||||||||||||
|
작동 온도. 범위 |
-25C~+125C | ||||||||||||||
|
|
출현은 가지고 있습니다 |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
임시. 20±2C |
|||||||||||||
|
흩어지기 인자 |
B,E :2.5% 최대 |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
비 :-10~+10% |
|
|||||||||||||
생산 과정
1. 튜브 / 릴 / 컷 테이프 / 크기, 버블 랩, 박스, 통에서 패키지 ;
2. 원 제조사는 패키징합니다, 밖에 패키지가 발송 비용을 절감하기 위해 적당한 크기와 우물 상태에 있을 것입니다 ;
3. 당일 또는 다음날 배달과 샘플, 3-7 일 그러나 정확한 수량 위의 depen 이내에 대량 주문 ;
4. 고객 선적 계좌는 이용 가능합니다 ;
5. 통관의 선언한 값이 미안하지만, 요구되면 선적 전에 우리에게 말하세요 ;
6. 등록하는 패킷, DHL, 페덱스, UPS, 아라멕스, EMS, 공중 선적, 바다 운송 또는 다른 사람.
