제품 상세 정보:
|
| 보관 온도 범위: | -40℃~+125℃ | 운영 임시 직원. 범위: | -25℃~+125℃ |
|---|---|---|---|
| 주요 소재: | 데이터 시트 | 특징: | 라인 애플리케이션 전반에 이상적 |
| 사용자 지정:: | 예, 샘플 서비스를 제공합니다. | 패키지 형태: | 관통 홀 |
| 애플리케이션: | AC 애플리케이션용, 고전압 | 사이즈: | 사용자 지정 크기 |
| 강조하다: | 471K 축전기,Y1 축전기를 분류하세요 |
||

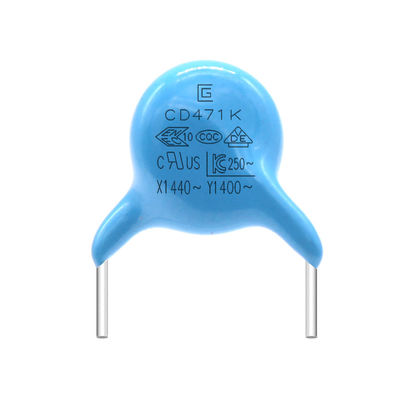

낮은 손실 471K 400VAC Y1 안전성 축전기 고주파 손실량은 AC 성수기의 영향이 파동시키는 작은 내성입니다
Y1 안전성 축전기 .피드프
장점
1. 우리는 자재의 모든 모델들을 가지고 있고 당신에게 그것을 찾는 시간을 덜어줍니다.그리고 당신에 쓸 재료에게 당신이 필요한지 권하세요.
2. 똑같은 품질 좋은 제품으로, 우리는 당신에게 최상의 가격을 줄 수 있습니다. 문의에게 판매 후, 우리가 최신 제품 상태, 기술 지원 기타 등등 (24 시간 온라인)과 같은 좋은 서비스를 제공할 것입니다
3. 우리는 많은 주식을 가지고 있고 배달 시간이 보통 짧습니다.
특징
1. 충격 전압 보증된 12kV0-p.
2. 작동 온도 범위는 최고 125까지' Ｃ를 보증했습니다.
3. 절연 내력 : AC4000V
4. ENEC(VDE)/UL/CQC에 의해 증명된 클래스 X1/Y1 축전기.
5. 장치 요구의 성분과 사용일 수 있습니다
계속 기초가 된 강화 절연과 이중 절연
UL1492, IEC60065와 IEC60950.
6. 난연제 halogen-free* 에폭시 수지로 코팅됩니다
(UL94V-0 표준에 따르기).
* Cl=900ppm 최대, Br=900ppm 최대. 그리고
Cl+Br=1500ppm 최대.
7. 자삽에 이용 가능하여서 녹화하기.
8. 정격 전압 : X1 : AC500V(r.m.s.), Y1 : AC500V(r.m.s.)
Y1 축전기 어플리케이션 필드 :
넓게 작은 가전 제품, 전기 제품, 기계 전기식 모터, led 라이트닝, 충전기, 무정전 전원장치, 필터, 전자 정류기, 자동차 전자 공학, 보안상이고 다른 산업에 사용했습니다.
|
항목 |
상술 |
검사 방법과 상태 |
||||||||||||||||
|
임시 싸이클
|
출현 |
어떤 현저한 결함 |
축전기는 테스트 챔버에 도입될 것이고, 5가지 사이클에 테이블에 나타난 바와 같이 온도 조건을 향하고 있을 것입니다. 전처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2hours를 위한 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다.
|
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1000MΩ 분 | |||||||||||||||||
|
습도 ( 아래 받침 주) |
출현 |
어떤 표시되지 않은 것 결점 |
95±3% RH에서 40±2C에 500±12 시간 동안 축전기에서 설정하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2 시간 동안 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
|
유전체 힘 |
항목 8마다 |
|||||||||||||||||
|
내구 시험 |
출현 |
어떤 표시되지 않은 것 결점 |
한때 전압이 0.1sec.that을 위해 1000V.AC에 증가되는 각각 시간이 125±2C에 1000±48 시간 동안 유지될 것을 제외하고, 500V.AC의 전압을 적용하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 저장될 후, 초기측정 전에 24±2H를 위한 실내 조건을 했습니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
제품 전압, 재료, 크기 참조 표
| 제품과 사이즈 코드 | 정격 교류전압 | 온도 특성 | 정격 커패시턴스 | 전기 용량에 대한 허용한도 | (밀리미터)를 분류하세요 | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
Ｋ |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
Ｍ |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
상술과 검사 방법
|
항목 |
상술 |
검사 방법과 상태 |
|||||||||||||
|
저장 임시. 범위 |
-40C~+125C | ||||||||||||||
|
작동 온도. 범위 |
-25C~+125C | ||||||||||||||
|
|
출현은 가지고 있습니다 |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
임시. 20±2C |
|||||||||||||
|
흩어지기 인자 |
B,E :2.5% 최대 |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
비 :-10~+10% |
|
|||||||||||||
