제품 상세 정보:
|
| 보관 온도 범위: | -40℃~+125℃ | 운영 임시 직원. 범위: | -25℃~+125℃ |
|---|---|---|---|
| 주요 소재: | 세라믹 | 특징: | 라인 애플리케이션 전반에 이상적 |
| 사용자 지정:: | 예, 샘플 서비스를 제공합니다. | 패키지 형태: | 관통 홀 |
| 애플리케이션: | 사무기기, 전자, AC / 모터 | 사이즈: | 사용자 지정 크기 |
| 강조하다: | VDE 저손실 축전기,561K 축전기 |
||

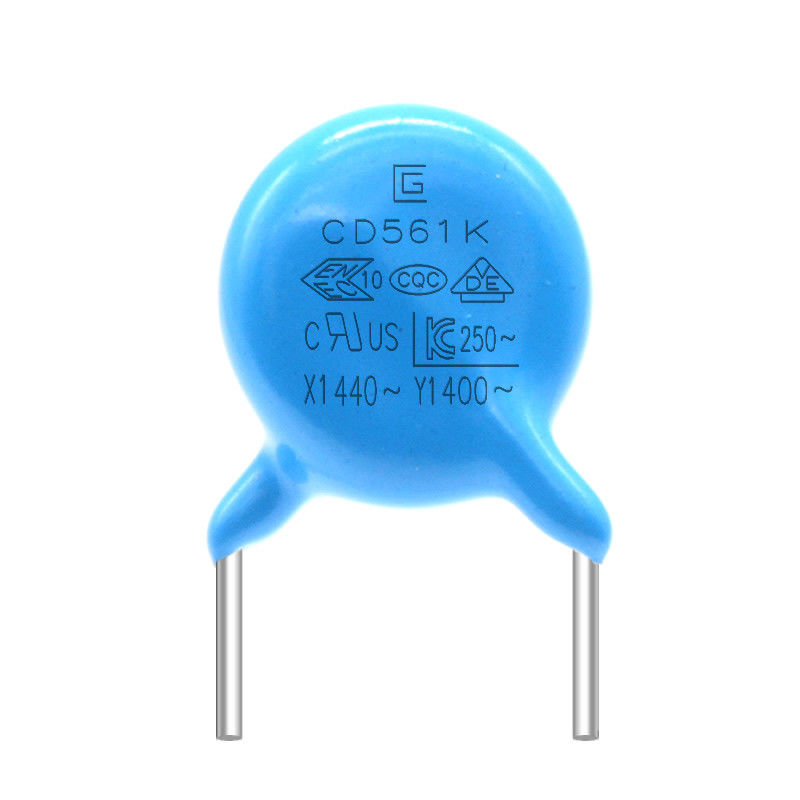

안전하게 지나가고 따른 낮은 손실 561K 400VAC Y1 안전성 축전기 교류용커패시터
Y1 축전기는 안전성 축전기이고 그러한 축전기가 축전기가 실패하는 후에 전기 쇼크를 야기시키지 않을 것이고, 개인 안전을 위험에 빠뜨리지 않을 것입니다. 그것은 Ｘ 축전기와 Ｙ 축전기의 두 유형을 포함합니다. Ｘ 콘덴서는 전원 라인 (L-N)의 이회선 사이에 연결된 콘덴서이고 금속막 콘덴서가 일반적으로 사용됩니다 ; Ｙ 축전기는 전원 라인의 이회선과 지상 (L-E, N-E) 전기 용량 사이에 연결되고 일반적으로 한 쌍이 되어서 나타납니다. 누설 전류의 한계를 기반으로, Ｙ 축전기의 가치는 너무 크지 않아야 합니다. 일반적으로, Ｘ 축전기는 우프 수준이고 Ｙ 축전기가 nF 수준입니다. Ｘ 축전기는 차동모드방해를 억누르고 Ｙ 축전기가 공통형 간섭을 억누릅니다.
Y1 안전성 축전기 .피드프
특징 :
작동 온도 범위 : +85 셀슘 급에 대한 -25.
작업 전압 : DC 1, 2,3, 6.3, 10과 15kV
내 전압 : 1.5 작업 전압 1kV의 시간 <>
전기 용량 : 5Vrms 맥시멈클라스 I 1+-0.2MHz와 등급 II 1+-0.2kHz로, 20 +-2celium 학위에서 측정됩니다
전기 용량 허용한도 : Ｊ : +-5%, Ｋ : +-10%, Ｍ : +-20%와 Ｚ : +80%-20%
흩어지기 인자 (DF) : 커패시턴스스들 트그드로서의 동일 조건 <>
절연 저항 (IR) : 정격 전압 500V 테스트 60 +-5secondsIR >= 10,000MQ로
온도 특성 : SLN3300, Y5P, Z5U, Z5V와 Y5R
장점
1. 우리는 자재의 모든 모델들을 가지고 있고 당신에게 그것을 찾는 시간을 덜어줍니다.그리고 당신에 쓸 재료에게 당신이 필요한지 권하세요.
2. 똑같은 품질 좋은 제품으로, 우리는 당신에게 최상의 가격을 줄 수 있습니다. 문의에게 판매 후, 우리가 최신 제품 상태, 기술 지원 기타 등등 (24 시간 온라인)과 같은 좋은 서비스를 제공할 것입니다
3. 우리는 많은 주식을 가지고 있고 배달 시간이 보통 짧습니다.
활용 범위 :
주파수 변환
주파수 분할과 다른 AC
큰 펄스 회로
고충실도 요건과 특히 음성 분주회로
|
항목 |
상술 |
검사 방법과 상태 |
||||||||||||||||
|
임시 싸이클
|
출현 |
어떤 현저한 결함 |
축전기는 테스트 챔버에 도입될 것이고, 5가지 사이클에 테이블에 나타난 바와 같이 온도 조건을 향하고 있을 것입니다. 전처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2hours를 위한 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다.
|
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1000MΩ 분 | |||||||||||||||||
|
습도 ( 아래 받침 주) |
출현 |
어떤 표시되지 않은 것 결점 |
95±3% RH에서 40±2C에 500±12 시간 동안 축전기에서 설정하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2 시간 동안 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
|
유전체 힘 |
항목 8마다 |
|||||||||||||||||
|
내구 시험 |
출현 |
어떤 표시되지 않은 것 결점 |
한때 전압이 0.1sec.that을 위해 1000V.AC에 증가되는 각각 시간이 125±2C에 1000±48 시간 동안 유지될 것을 제외하고, 500V.AC의 전압을 적용하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 저장될 후, 초기측정 전에 24±2H를 위한 실내 조건을 했습니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
제품 전압, 재료, 크기 참조 표
| 제품과 사이즈 코드 | 정격 교류전압 | 온도 특성 | 정격 커패시턴스 | 전기 용량에 대한 허용한도 | (밀리미터)를 분류하세요 | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
Ｋ |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
Ｍ |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
상술과 검사 방법
|
항목 |
상술 |
검사 방법과 상태 |
|||||||||||||
|
저장 임시. 범위 |
-40C~+125C | ||||||||||||||
|
작동 온도. 범위 |
-25C~+125C | ||||||||||||||
|
|
출현은 가지고 있습니다 |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
임시. 20±2C |
|||||||||||||
|
흩어지기 인자 |
B,E :2.5% 최대 |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
비 :-10~+10% |
|
|||||||||||||
