제품 상세 정보:
|
| 보관 온도 범위: | -40℃~+125℃ | 운영 임시 직원. 범위: | -25℃~+125℃ |
|---|---|---|---|
| 주요 소재: | 세라믹 | 공급자 타입: | 본래 제조자 |
| 특징: | Y 커패시터는 종종 고전압 세라믹을 사용합니다. | 패키지: | 표준 포장 |
| 애플리케이션: | 안전 | 타입: | Y1 안전 커패시터 |
| 강조하다: | 400 VAC 축전기 331k,AC 안전성 축전기,331k 축전기 |
||

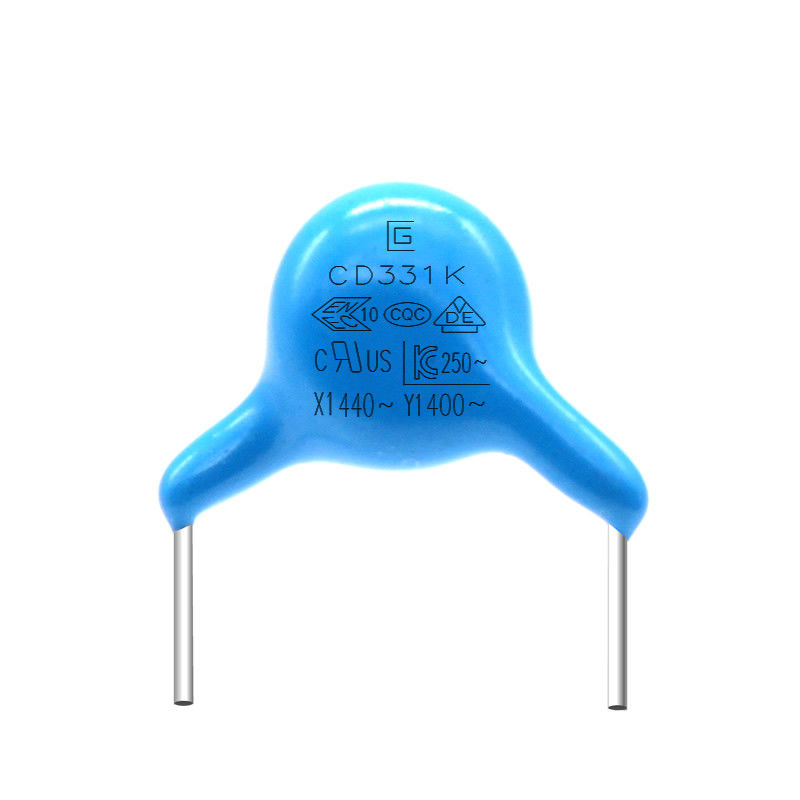

고주파 손실량은 작은 331K 400VAC Y1 안전 축전기 긴 서비스 라이프입니다
안전성 Y1 축전기는 안전성 축전기에서 Ｙ 축전기 시리즈 중 하나입니다. 안전 축전기의 구성원으로서, 안전 Y1 축전기는 사용자들의 안전을 보호하기 위해 또한 법입니다. 상응하는 그리드 전압 내전압과 동의 뿐 아니라 Ｙ 축전기는 또한 전기적이고 역학적 성질에 관한 충분한 안전판이 극단적으로 가혹한 환경적인 조건 아래 고장과 단선 현상을 회피하도록 요구합니다. 보호용 개인 안전은 있습니다 큰 중요성의.
안전성 Y1 축전기는 절연체를 삽입하는 2 관리인들로 구성된 전자 구성품입니다. 그것은 샌드위치와 유사합니다. 안전 Y1 축전기는 중책을 짊어지고 제품에 대한 요구가 매우 높음에 틀림없습니다. 처음으로, 그것은 안전 테스팅 기관의 인증을 획득하여야만 합니다. 예 : CQC ; VDE ; UL ; 기타 등등, y1 축전기의 출현인 ENEC, KC는 대부분 푸르고 제품이 안전 인증 마크와 내전압 AC400V 말을 가지고 있습니다. 그것의 사실인 DC 내전압은 4000V만큼 높거나 더 많습니다. Ｙ 축전기가 뜻대로 보통 세라믹 콘덴서에 의해 대체되어서는 안된다는 것이 강조되어야 합니다.
특징
가로질러 라인 적용에 이상적입니다
소형 사이즈
비용 유효 제품
AC 적용으로 인식된 안전 기준
애플리케이션
고전압 DC 전력 공급 장치 또는 방출.
고주파 AC은 순회합니다.
억압자 또는 수평선상 출재률 회로를 퍼뜨리세요.
1. 우리는 당신의 비즈니스를 알고, 즉각적 7 일 환불 제도를 제안합니다. (항목을 받은지 7 일 뒤에).
2. 당신이 우리의 상점으로부터 구입하는 품목이 있다면 전혀 있는 완성된 품질의 그들은 제조사 상술에 전자적으로 일하고 단순히 대체 또는 상환을 위해 그들을 우리로 되돌리지 않습니다.
우리는 보장 일에 대가로부터의 발송 비용을 부품으로 태어납니다
3. 항목이 미안하지만, 결함이 있다면 3 수도일 이내에 우리를 통보하세요.
4. 어떠한 제품도 상환 또는 대체를 이수한 자격을 얻기 위해 그들의 원래의 상태에서 반환되어야 합니다.
5. 구매자는 초래된 모든 발송 비용에 책임이 있습니다.
|
항목 |
상술 |
검사 방법과 상태 |
||||||||||||||||
|
임시 싸이클
|
출현 |
어떤 현저한 결함 |
축전기는 테스트 챔버에 도입될 것이고, 5가지 사이클에 테이블에 나타난 바와 같이 온도 조건을 향하고 있을 것입니다. 전처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2hours를 위한 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다.
|
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1000MΩ 분 | |||||||||||||||||
|
습도 ( 아래 받침 주) |
출현 |
어떤 표시되지 않은 것 결점 |
95±3% RH에서 40±2C에 500±12 시간 동안 축전기에서 설정하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2 시간 동안 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
|
유전체 힘 |
항목 8마다 |
|||||||||||||||||
|
내구 시험 |
출현 |
어떤 표시되지 않은 것 결점 |
한때 전압이 0.1sec.that을 위해 1000V.AC에 증가되는 각각 시간이 125±2C에 1000±48 시간 동안 유지될 것을 제외하고, 500V.AC의 전압을 적용하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 저장될 후, 초기측정 전에 24±2H를 위한 실내 조건을 했습니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
제품 전압, 재료, 크기 참조 표
| 제품과 사이즈 코드 | 정격 교류전압 | 온도 특성 | 정격 커패시턴스 | 전기 용량에 대한 허용한도 | (밀리미터)를 분류하세요 | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
Ｋ |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
Ｍ |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
상술과 검사 방법
|
항목 |
상술 |
검사 방법과 상태 |
|||||||||||||
|
저장 임시. 범위 |
-40C~+125C | ||||||||||||||
|
작동 온도. 범위 |
-25C~+125C | ||||||||||||||
|
|
출현은 가지고 있습니다 |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
임시. 20±2C |
|||||||||||||
|
흩어지기 인자 |
B,E :2.5% 최대 |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
비 :-10~+10% |
|
|||||||||||||
