제품 상세 정보:
|
| 보관 온도 범위: | -40℃~+125℃ | 운영 임시 직원. 범위: | -25℃~+125℃ |
|---|---|---|---|
| 증명서: | CQC, VDE, IEC, ENEC, RoHS | 특화하세요: | 예, 샘플 서비스를 제공합니다. |
| 특징: | 작은 크기 | 애플리케이션: | 사무기기, 전자 |
| 패키지 형태: | 관통 홀 | 타입: | Y1 안전 커패시터 |
| 강조하다: | VDE Y1 안전성 축전기,가전 제품 Y1 안전성 축전기,561K 축전기 |
||

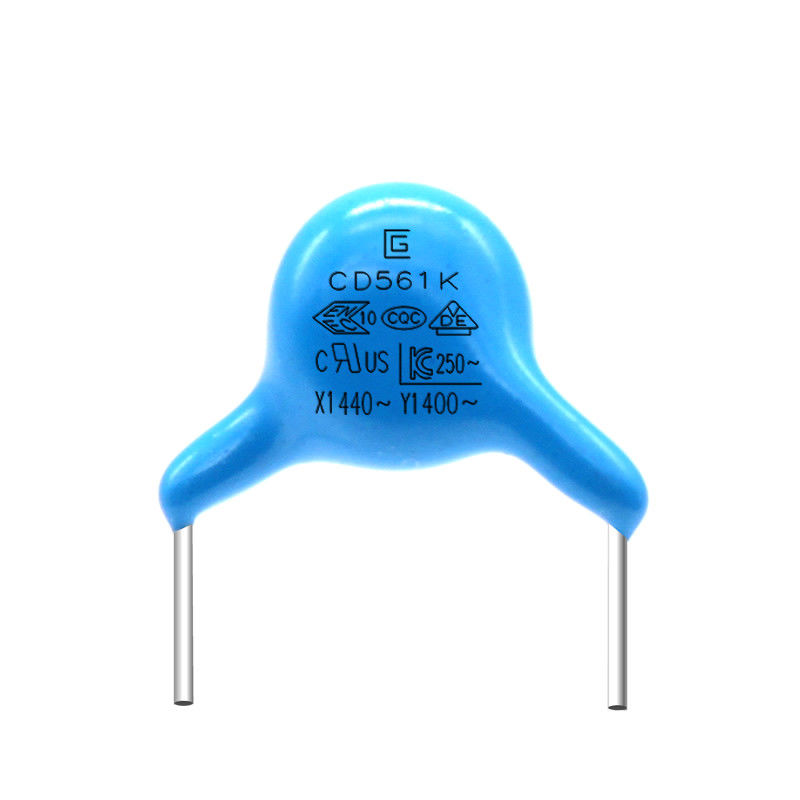

작은 561K 400VAC 사이즈 Y1 안전성 축전기는 넓게 작은 가전 제품에 사용했습니다
Y1 축전기는 보통 한 쌍이 되어서 전원 라인과 지상 (L-E, N-E)의 2선 와이어를 가로질러 연결된 축전기입니다. 누설 전류의 한계를 기반으로, Ｙ 축전기의 가치는 너무 크지 않아야 합니다. 일반적으로, Ｘ 축전기는 우프 수준이고 Ｙ 축전기가 nF 수준입니다. Ｘ 축전기는 차동모드방해를 억누르고 Y1 축전기가 공통형 간섭을 억누릅니다.
장점
1. 우리는 자재의 모든 모델들을 가지고 있고, 당신에게 보루를 보는 시간을 덜어주고 당신에 쓸 자재에게 당신이 필요한지 권합니다.
2. 똑같은 품질 좋은 제품으로, 우리는 판매 후 당신에게 최고 프라이스인키리스를 줄 수 있습니다, 좋은 서비스, 그와 같은 아스업데이트 제품 상태, 기술 지원 등 (24 시간 온라인)을 제공할 것입니다
3. 우리는 많은 주식을 가지고 있고 배달 시간이 보통 짧습니다.
Y1 축전기 어플리케이션 필드 :
넓게 작은 가전 제품, 전기 제품, 기계 전기식 모터, led 라이트닝, 충전기, 무정전 전원장치, 필터, 전자 정류기, 자동차 전자 공학, 보안상이고 다른 산업에 사용했습니다.
|
항목 |
상술 |
검사 방법과 상태 |
||||||||||||||||
|
임시 싸이클
|
출현 |
어떤 현저한 결함 |
축전기는 테스트 챔버에 도입될 것이고, 5가지 사이클에 테이블에 나타난 바와 같이 온도 조건을 향하고 있을 것입니다. 전처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2hours를 위한 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다.
|
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1000MΩ 분 | |||||||||||||||||
|
습도 ( 아래 받침 주) |
출현 |
어떤 표시되지 않은 것 결점 |
95±3% RH에서 40±2C에 500±12 시간 동안 축전기에서 설정하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 위치할 후, 초기측정 전에 24±2 시간 동안 실내 조건을 합니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
|
유전체 힘 |
항목 8마다 |
|||||||||||||||||
|
내구 시험 |
출현 |
어떤 표시되지 않은 것 결점 |
한때 전압이 0.1sec.that을 위해 1000V.AC에 증가되는 각각 시간이 125±2C에 1000±48 시간 동안 유지될 것을 제외하고, 500V.AC의 전압을 적용하세요. 예비 처리 : 축전기는 1 시간 동안 125±2C에 저장될 후, 초기측정 전에 24±2H를 위한 실내 조건을 했습니다. 사후 취급 : 축전기는 실내 조건에 24±2 시간 동안 저장될 것입니다. |
|||||||||||||||
|
전기 용량 변화 |
비 :±10% 최대 Ｅ :±20% 최대 Ｆ :±30% 최대 |
|||||||||||||||||
|
연방구. |
B,E :5.0% 최대 Ｆ :7.0% 최대 |
|||||||||||||||||
|
I.R. |
1500MΩ 분 | |||||||||||||||||
제품 전압, 재료, 크기 참조 표
| 제품과 사이즈 코드 | 정격 교류전압 | 온도 특성 | 정격 커패시턴스 | 전기 용량에 대한 허용한도 | (밀리미터)를 분류하세요 | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
Ｋ |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
Ｍ |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
상술과 검사 방법
|
항목 |
상술 |
검사 방법과 상태 |
|||||||||||||
|
저장 임시. 범위 |
-40C~+125C | ||||||||||||||
|
작동 온도. 범위 |
-25C~+125C | ||||||||||||||
|
|
출현은 가지고 있습니다 |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
임시. 20±2C |
|||||||||||||
|
흩어지기 인자 |
B,E :2.5% 최대 |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
비 :-10~+10% |
|
|||||||||||||
생산 과정
X1, X2, Y1과 Y2 축전기의 차이
축전기는 진동자에서부터 전력 공급기 응용까지, 폭 넓게 다양한 기능을 수행하기 위해 많은 회로에서 사용되는 패시브 전자부품입니다. 축전기의 한 특정 사용은 다수 장치와 전자 장치에 전력 라인 필터링에 있습니다. 이러한 애플리케이션에서 사용된 축전기는 또한 클래스 Ｘ 또는 클래스 Ｙ인 것으로서 분류되고 그리고 나서 X1 또는 Y2와 같은 그들의 시험된 전압에 의해 평가됩니다. 이러한 클래스 지정은 축전기의 안전 등급과 애플리케이션을 언급합니다.
