제품 상세 정보:
|
| 애플리케이션: | 스위칭 전원 및 전원 회로의 서지 전류 억제 | ODM OEM: | 예 |
|---|---|---|---|
| 작동 온도: | -40℃~200℃ | 특화하세요: | 샘플 서비스를 제공하세요 |
| 샘플: | 이용 가능합니다 | 기술: | 탄소 구성 |
| 패키지 형태: | 관통 홀 | 사용 가능한 미디어: | 데이터시트, 사진 |
| 강조하다: | ODM NTC 열저항기,10D15 NTC 열저항기,NTC 10D15 |
||

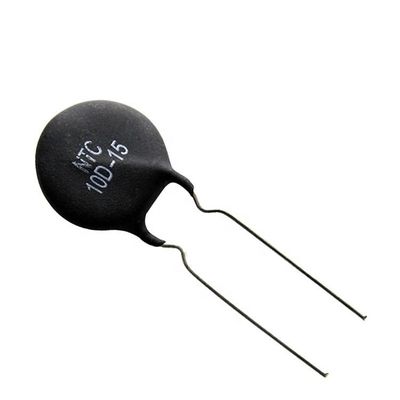

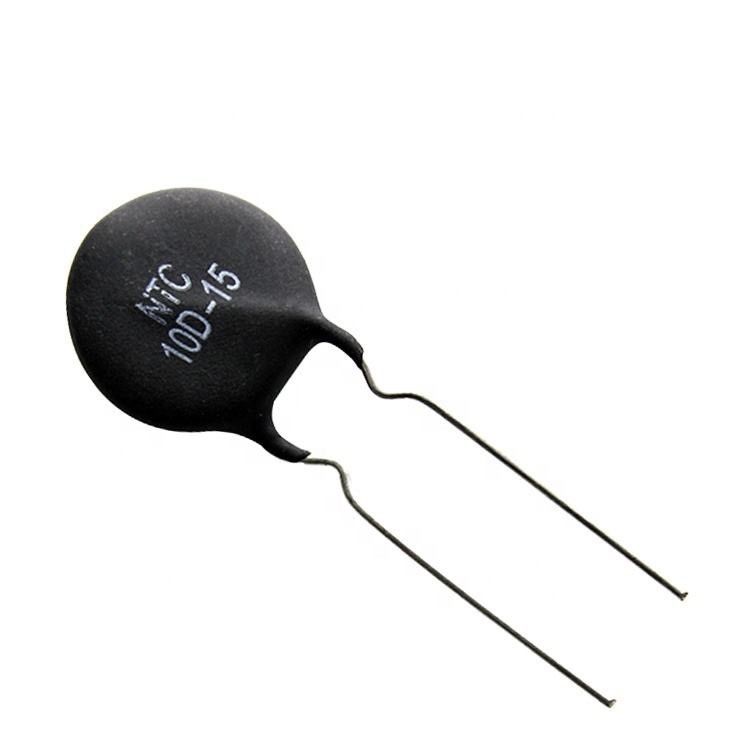

신속한 응답 10D15 NTC 열저항기 강렬 능력이 과전류를 억누릅니다
주요 장점
서미스터의 주요 특징은 그것의 고감도입니다. 그것의 저항의 온도계수는 금속의 것보다 10-100 배입니다. 그것은 10-6' Ｃ의 온도 변환을 탐지할 수 있습니다 ; 작동 온도 범위는 넓고, 정상적 온도 장치가 -55' Ｃ ~ 315' Ｃ에 적합하고, 높은 온도 장치가 (2000년' Ｃ 전에) 315' Ｃ 위에 온도에 적합하고, 낮은 온도 장치가 273' Ｃ ~ 55' Ｃ에 적합합니다 ; 소형은 분류하고 신체에서 결원, 공동과 혈관의 체온을 측정할 수 있으며, 그것이 다른 온도계에 의해 측정될 수 없습니다 ; 사용하기가 쉽게, 저항값은 0.1 ~ 100kΩ의 범위입니다 ; 그들 사이의 어떠한 선택 ; 복잡한 형태, 대량 생산 안으로 가공처리하도록 쉽습니다 ; 좋은 안정, 강한 과부하 용량.
애플리케이션 :
다음의 전원 회로 안으로 설치될 수 있습니다 :
오우 전원 공급기와 인버터
오우 무정전 전원장치
램프를 구하는 오우 에너지
오우 전자식 안정기
램프의 다양한 종류의 오우 필라멘트 보호
오우 일종의 히터
더 높은 전원 회로를 위한 오우는 MF73에 대해 질문합니다
그리고 MF74 시리즈 서지 흡수기들.
| 모델 | 평가된 영 출력 | Max.steady 주 경향(A) | 잔여분 Resistance(Ω) | B25/85 (K) | 열의 시간 상수(들) | 산재 |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
기술 명세서
물체의 지름 Φ40mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
물체의 지름 Φ45mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
물체의 지름 Φ50mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
상품 처리
NTC 서미스터의 사용을 위한 예방책
1. NTC 서미스터의 작동 온도에 유의하세요.
작동 온도 범위 밖에 NTC 서미스터를 사용하지 마세요. φ5, φ7, φ9, φ11 시리즈의 작동 온도는 있습니다 - 40~+150' Ｃ ; φ13, φ15, φ20 시리즈의 작동 온도는 있습니다 - 40~+200' Ｃ.
2. 정격 전력의 조건하에서 NTC 서미스터를 사용하기 위해 유의하세요.
각각 상술의 최대 등급 전력은 다음과 같습니다 : φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W.
3. 고온과 고습도 환경에 사용하기 위한 예방책.
서미스터가 고온, 고습도 환경에서 사용되고, 시스형 서미스터를 사용하고, 닫힘 부를 환경 (물, 수분)에 노출시키기 위해 보호 외장을 사용할 필요가 있고 덮개의 오프닝부가 직접적으로 물과 증기와 연락하지 않을 것이라면.
4. 유해 가스와 액체성 환경에서 사용될 수 없습니다.
그것이 전해액, 염수, 유기산, 알칼리 또는 유기 용제류를 향하고 있을 부식성인 가스 환경 또는 환경에서 그것을 사용하지 마세요.
