제품 상세 정보:
|
| 애플리케이션: | 좋은 안정성 / 빠른 응답 | ODM OEM: | 예 |
|---|---|---|---|
| 작동 온도: | -40℃~200℃ | 특화하세요: | 샘플 서비스를 제공하세요 |
| 샘플: | 이용 가능합니다 | 기술: | 탄소 구성 |
| 패키지 형태: | 관통 홀 | 사용 가능한 미디어: | 데이터시트 , 사진 |
| 강조하다: | NTC 부특성 서미스터,22D15 부특성 서미스터 |
||

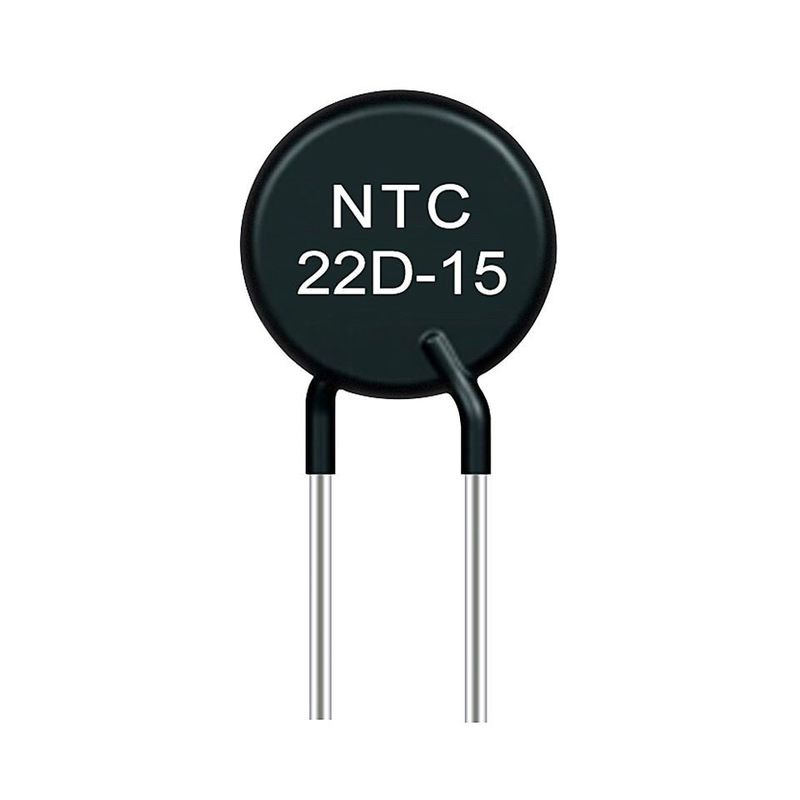

좋은 안정성 신속한 응답 22D15 NTC 열저항기 작은 잔류 저항값
원리 :
서미스터와 계측 온도의 원리는 그것의 저항력이 고온과 바꾼다는 것입니다. 고온이 증가한 것처럼 저항력이 감소하는 것을 의미하면서, 그들이 부정적 저항률을 가지고 있다는 점에서 대부분의 서미스터는 보통 저항기와 다릅니다. 부정적 (NTC) 서미스터는 긍정적 (PTC) 서미스터가 사용될 수 있을 지라도 더 공통입니다.
물질, 종류와 크기 :
서미스터는 벌크 반도체 장치이고, 이와 같이 다양한 형식으로 제조될 수 있습니다. 더 많은 공통 것들은 디스크, 비즈와 로드를 포함합니다. 크기는 1 밀리미터 비즈에서부터 디스크까지 지름과 두께에서 극소수 센티메터를 변경합니다.
서미스터의 다른 유형이 있으며, 그것의 대부분이 다르게 온도에서의 변화에 반응합니다. 서미스터는 선이지 않고 그들의 응답 곡선이 타입에서 타입까지 다양합니다. 약간의 서미스터는 거의 선 내온도 관계를 가집니다, 다른 사람이 특별한 특성 온도에 경사 (민감도)에서 급격 변화를 갖.
주요 장점
서미스터의 주요 특징은 그것의 고감도입니다. 그것의 저항의 온도계수는 금속의 것보다 10-100 배입니다. 그것은 10-6' Ｃ의 온도 변환을 탐지할 수 있습니다 ; 작동 온도 범위는 넓고, 정상적 온도 장치가 -55' Ｃ ~ 315' Ｃ에 적합하고, 높은 온도 장치가 (2000년' Ｃ 전에) 315' Ｃ 위에 온도에 적합하고, 낮은 온도 장치가 273' Ｃ ~ 55' Ｃ에 적합합니다 ; 소형은 분류하고 신체에서 결원, 공동과 혈관의 체온을 측정할 수 있으며, 그것이 다른 온도계에 의해 측정될 수 없습니다 ; 사용하기가 쉽게, 저항값은 0.1 ~ 100kΩ의 범위입니다 ; 그들 사이의 어떠한 선택 ; 복잡한 형태, 대량 생산 안으로 가공처리하도록 쉽습니다 ; 좋은 안정, 강한 과부하 용량.
애플리케이션 :
다음의 전원 회로 안으로 설치될 수 있습니다 :
오우 전원 공급기와 인버터
오우 무정전 전원장치
램프를 구하는 오우 에너지
오우 전자식 안정기
램프의 다양한 종류의 오우 필라멘트 보호
오우 일종의 히터
더 높은 전원 회로를 위한 오우는 MF73에 대해 질문합니다
그리고 MF74 시리즈 서지 흡수기들.
| 모델 | 평가된 영 출력 | Max.steady 주 경향(A) | 잔여분 Resistance(Ω) | B25/85 (K) | 열의 시간 상수(들) | 산재 |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
기술 명세서
물체의 지름 Φ40mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
물체의 지름 Φ45mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
물체의 지름 Φ50mm
| 약속 어음 | R25±20%(Ω) | 열 민감 지수 B±10%(K) | 최대 정상 전류 IMAX(A) | 최대 전류 Rmax(Ω)의 앱로스 Ｒ | MAX 출력 산재 Pmax(W) | 열시정수 (mW/C) | 열시정수 (s) | 맥스 충동 전기 용량 (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
