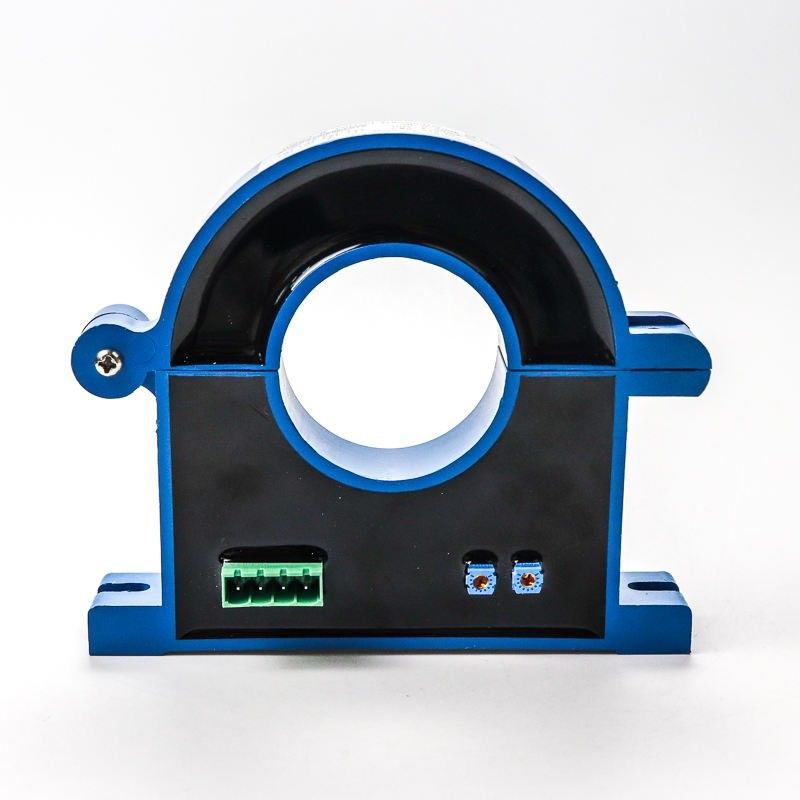

좋은 선형성 홀 효과 전류 센서 대역폭 빠른 응답

좋은 선형성 홀 효과 전류 센서 대역폭 및 빠른 응답


홀 전류 센서는 홀 효과에 따라 만들어진 자기장 센서입니다.개방형 루프(직접) 및 폐쇄형 루프(자기 균형)의 두 가지 작동 모드가 있습니다.직접 증폭 홀 센서의 장점은 회로 형태가 간단하고 비용이 상대적으로 낮다는 것입니다.단점은 정확도와 선형성이 좋지 않고 응답 시간이 느리며 온도 드리프트가 크다는 것입니다.그 단점을 극복하기 위해 폐루프(자기 평형) 홀 전류 센서가 등장했다.폐쇄 루프 홀 전류 센서는 제로 플럭스 홀 전류 센서라고도 합니다.기본 회로, 자기 링 및 홀 요소로 구성됩니다.2차 코일, 증폭기 등으로 구성 1차 전류 IP에 의해 발생된 자속이 고품질 자기 코어를 통해 자기 회로에 집중되면 홀 소자가 에어 갭에 고정되어 자속을 감지하고, 자기 코어에 감긴 다회전 코일을 통해 역보상 전류가 출력된다.자기 회로의 자속이 항상 0으로 유지되도록 1차측 IP에서 생성된 자속을 상쇄하는 데 사용됩니다.센서의 출력 단자는 특수 회로에 의해 처리된 후 1차측 전류를 정확하게 반영한 전류 변화를 출력할 수 있습니다.폐쇄 루프 홀 전류 센서는 짧은 응답 시간, 높은 작동 주파수, 강력한 과부하 용량 및 높은 절연과 같은 많은 이점을 가지고 있습니다.


많은 장점으로 인해 홀 전류 센서는 대전류의 정밀한 감지 및 제어를 통해 인버터 제품의 안전하고 안정적인 작동을 보장하므로 인버터가 정상적으로 출력하면서 비정상적인 조건을 적시에 처리할 수 있습니다.주파수 변환기의 신뢰성이 향상되고 주파수 변환기의 안전 품질이 향상됩니다.따라서 인버터의 홀 전류 센서의 장점은 점점 더 분명해지고 있으며 인버터 산업에서 없어서는 안될 부분이 되었습니다.

전기적 매개변수



모수	상징	단위	사양			정황
			분	유형	최대
공칭 측정 범위	IPN	ㅏ	-500		500
전원 전압	UC	V	7.2	12	18	전체 정확도
소비 전류 @IP=0A	IC	엄마		26		UC=12V, T=25°C
소비 전류 @IP=500A	IC	엄마		250		UC=12V, T=25°C
감도 오류 정확도	XG	%	-0.5		0.5	=-40 ~ 85°C; ± 3시그마(>±30A)
오프셋=0A	이오스	ㅏ		±0.2		=-40 ~ 85°C;±3 시그마
IPN의 선형성 오류	εL	%		0.1		@실온
G의 온도 계수	TCG	ppm/ °C



CAB-500 CAN 출력 사양


CANBUS 속도는 제품 버전 표 참조, CANBUS 프로토콜: 버전 2.0A/B
CAN 발진기 공차: 0.3125%
바이트 순서: 빅 엔디안(Motorola)

외부에 추가되는 120ohm 종단 저항기, 내부 CAN 임피던스 = 2.4Kohm


메시지 설명	캔 아이디	이름	데이터 길이(바이트)	프레임의 종류	메시지 실행 유형	신호 설명	신호명	시작 비트	종료 비트
전류 IP(mA)	0x3C2	CAB500	8	기준	10ms마다 순환 메시지	IP 값: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0:오류 정보(0=정상 ,1=고장)	오류_표시	32	32
						b7-b1:Rx품질(0-100%)	오류_정보	33	39
						빈 비트(0으로 고정)	미정의	40	47
							PCBA 버전	48	55
							펌웨어 버전	56	63
